减速器的选用

---

选用ZZ型标准减速器，应根据使用条件按下式计算出计算功率或转矩：

P_1J=P_W1K_AK₁(6．4－5)

或 T_2J=T_W2K_AK₁(6．4－6)

要求满足 P_1J≤P₁，T_2J≤T₂

式中 P_W1为实际传递的输入功率(kW)；T_W2为实际传递的输出轴转矩(N·m)；P₁减速器额定输入功率(kW)，查表6．4－37～6．4－41；T₂减速器额定输出轴转矩(N·m)，查表6．4－37～6．4－41；K_A为使用系数，见表6．4－48；K₁为利用率系数，见表6．4－49。

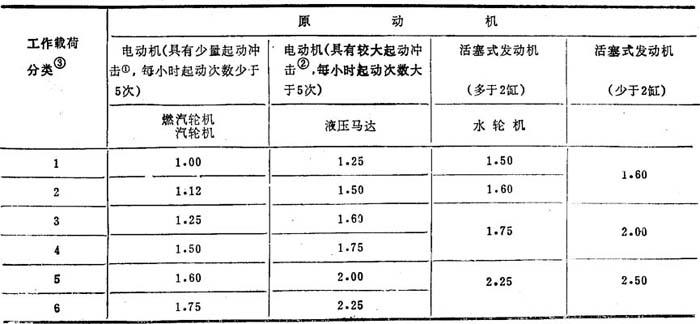

表6．4－48 使用系数K_A

注：
❶ 不大于额定转矩的2倍。
❷ 大于额定转矩的2倍。
❸ 见工作载荷分类表6．4－47。

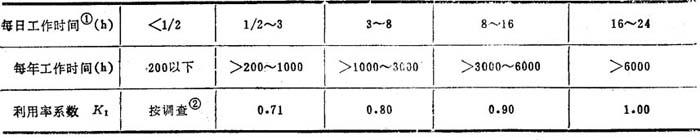

表6．4－49 利用率系数K₁

注：
❶ 必须按较长停车时间计算。利用率系数K₁最好按年平均工作时间计。

❷ 调查工作条件和载荷分类情况。

如果减速器的实用输入转速与承载能力表中的三档(1000，750，500)转速的某一档转速相对误差不超过3%，可按该档转速下的额定功率选用减速器。如果转速相对误差超过3%，则应按实用转速折算减速器的额定功率选用。

例6．4－3Φ2．4×13m水泥磨减速器，原动机为电动机，电动机转速n₁=750r／min，要求减速器传动比i=35．7，每日工作24h，水泥磨的额定功率Pw₁=800kW，试选用合适的行星齿轮减速器。

由表6．4－47可知P_W1水泥磨载荷分类为4。查表6．4－48得K_A=1．5，查表6．4－49得K₁=1，于是由(6．4－5)式：

P_1J=P_W1·K_A·K₁=800×1．5×1=1200kW

按n₁=750r／min和i=35．7接近公称传动比i=35．5，查表6．4－39，型号ZZL1250行星齿轮减速器的额定输入功率P₁=1545kW＞1200kW、由此，可选该型号行星齿轮减速器、

减速器一般采用油池及喷油润滑，润滑油为220号中极压齿轮油、
