运动员心冲击图

心脏搏动时，可引起躯体振荡。用仪器将此振荡记录下来所得的波形即心冲击图。描记心冲击图的仪器种类甚多，有高频、低频和超低频床，以及直接躯体描记器等。国内常用者为电磁式变波器。此种变波器通过一定电路和容电器，可使所得波形与躯体移位大小、移动速度或加速度成比例，分别称为移位波、速率波或加速波。用直接躯体描记器记录的波形在移位波和速率波之间，称为诊断波。
由于使用仪器不同，正常心冲击图波可略有差异。国内一般应用磁铁型诊断波，其正常图形如图。

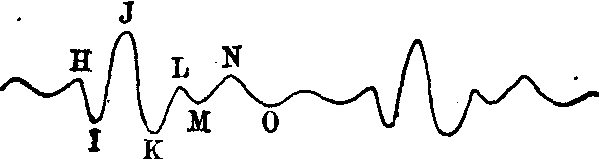

正常心冲击图

HIJK是心脏收缩时产生的波，LMNO是心脏舒张时产生的波。HJLN是躯体向头部方向移动时产生的波，IK-MO是躯体向足部方向移动时产生的波。
国外文献报道，训练良好的运动员和未经训练者在安静时的心冲击图相似，但运动员心冲击图中的各波都较高，收缩和舒张间期较长。运动员和非运动员运动后心冲击图则稍有不同，运动员运动后收缩波较高； 自行车运动员运动后心冲击图可分为4型，运动后收缩波稍增高者为训练状态良好的表现，运动后收缩波极度升高是训练状态不佳的特点； 有些运动员运动后心冲击图呈晚M型，但运动员无任何症状； 不同运动项目者的心冲击图不一样，如自行车和长跑运动员的收缩波比篮球和击剑运动员为高； 有人研究训练前后心冲击图改变，发现训练前心率较快，最大IJK与最小IJK之比大于50%,JK有切迹，训练后心率变慢，安静时IJ、JK平均高度降低，无切迹； 还有人发现耐力较好运动员运动前后的心冲击图波形变化不大，多数在正常范围之内，而耐力较差的运动员，运动后心冲击图常示退步。
北京运动医学研究所曾检查54名田径运动员的心冲击图，结果所有图形均正常，训练水平高的运动员其HK、KH间期较长，HI、IJ、JK高度男大于女，训练良好者运动后各波高度变化较小。
心冲击图检查对评定心脏功能和训练状态有一定参考作用，由于所用仪器不统一，加之许多其他因素可影响图形的稳定性，因此它的实用价值还存在一些问题。
