冲压模分类及其结构

---

(一)冲模分类

冲模按工序性质分为：冲裁模、弯曲模、拉深模、成型模、翻边模、缩口模、胀形模等。

按工序组合分为：单工序模(又称简单模)、复合模、连续模等。

按导向方式分为：无导向模、导柱模、导板模、导筒模等。

按机械化程度分为：手工操作模、半自动化模、自动化模等。

按生产适应性分为：通用模、专用模。

按冲模材料分为：钢模、铸铁模、锌基合金模、聚氨酯橡胶模等。

按冲模尺寸分为：大型冲模、中型冲模、小型冲模。

(二)冲模基本结构组成

冲模基本结构可分为工艺类零件和辅助类零件。

工艺类零件有：工作零件、定位零件、卸料和顶出零件等。其主要组成如下：

工作零件：凸模、凹模、凸凹模、刃口镶块。

定位零件：定位销、挡料销、导正销、导料板、定距侧刃等。

卸料、顶出零件：压料板、卸料板、顶出器、顶销、推板等。

辅助零件有：导向零件、支承及夹持零件、紧固零件等。其主要组成如下：

导向零件：导柱、导套、导板、导筒。

支承及夹持零件：上、下模板，模柄，凸、凹模固定板，垫板，限位器。

紧固零件及其他：螺钉、销钉、弹簧、起重柄、托料架等。

1．按冲压工序分类的模具结构

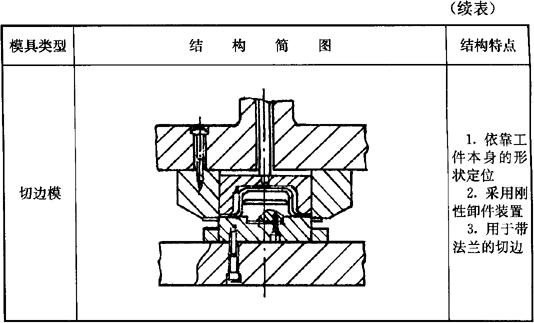

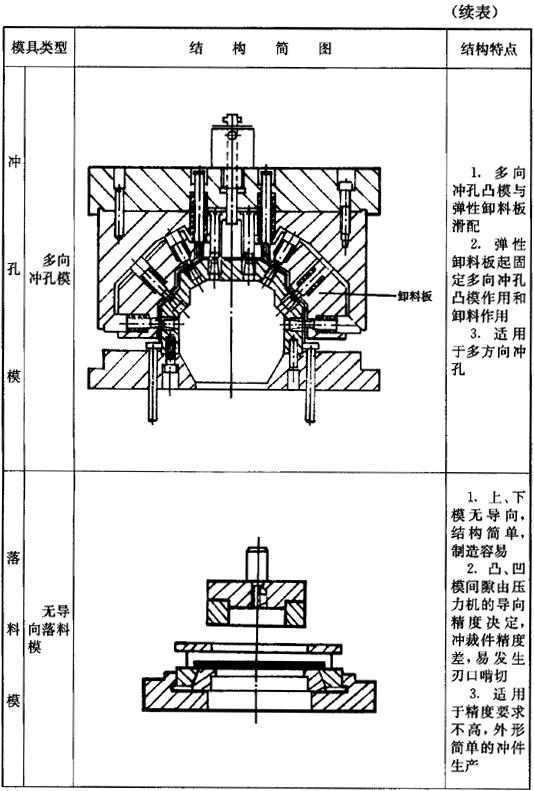

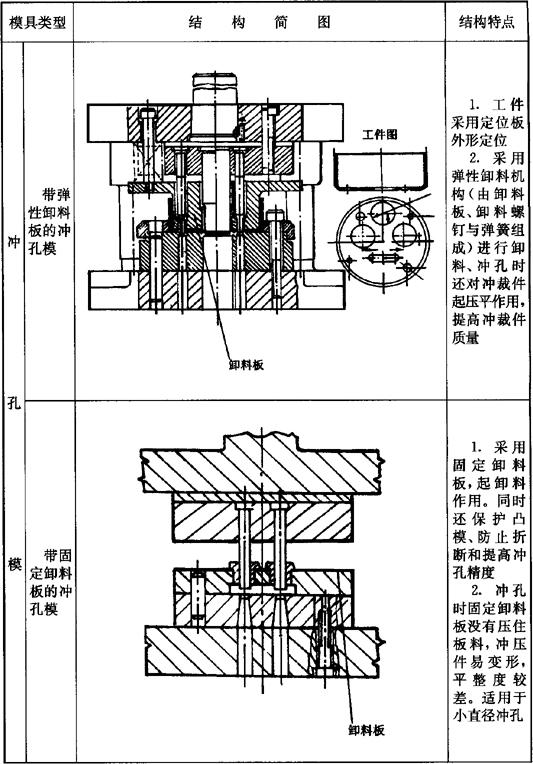

(1)冲裁模的结构(表1．1－2)

表1．1－2 冲裁模的结构

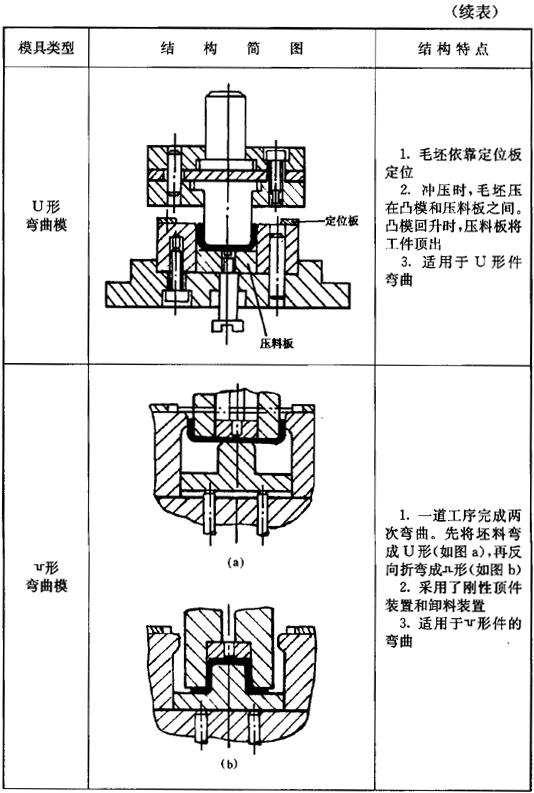

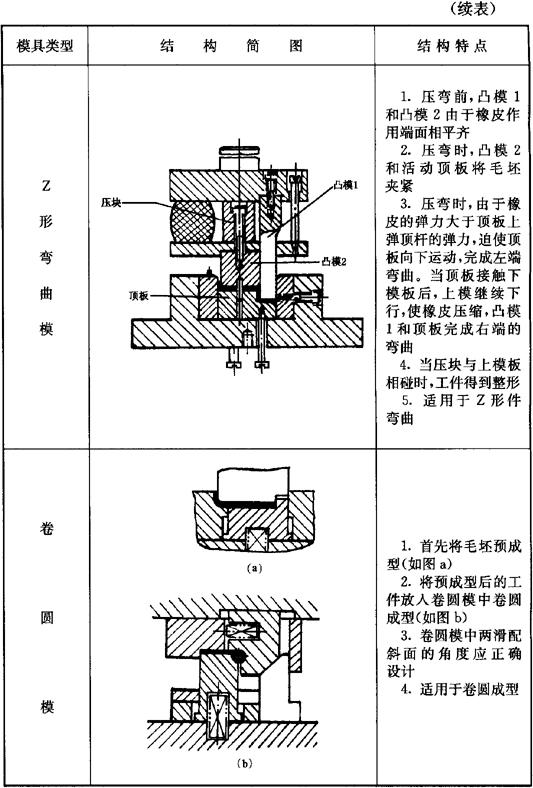

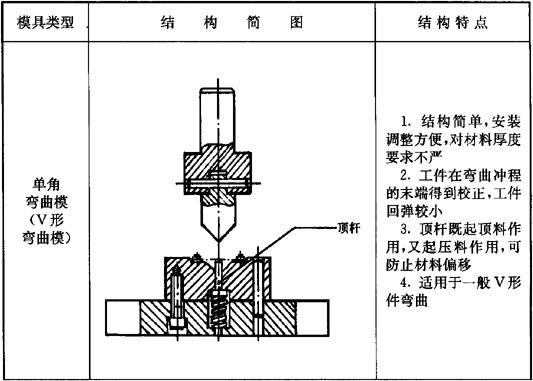

(2)弯曲模的结构(表1．1－3)

表1．1－3 弯曲模的结构

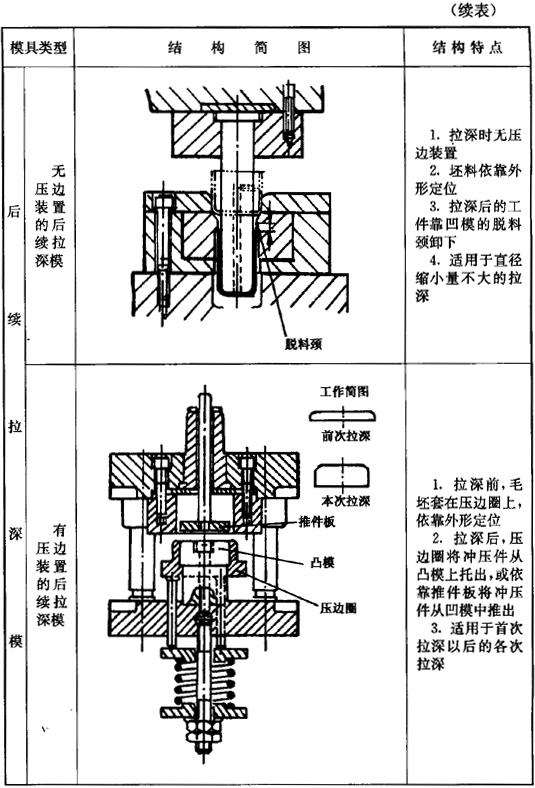

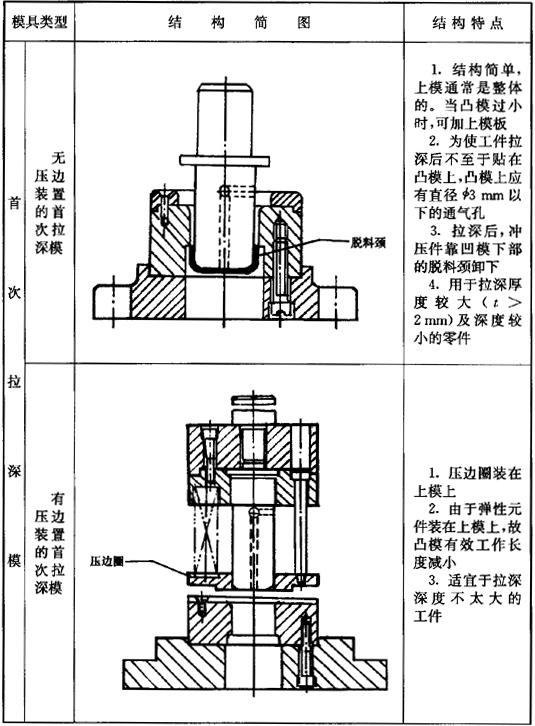

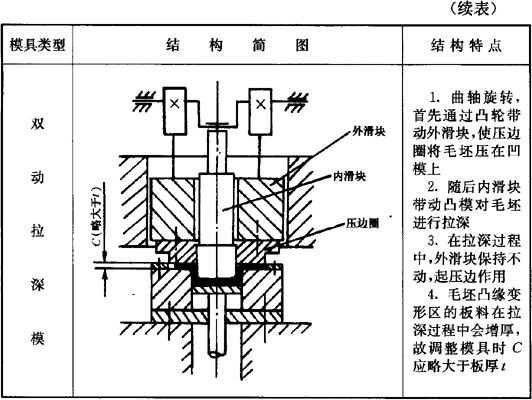

(3)拉深模的结构(表1．1－4)

表1．1－4 拉深模的结构

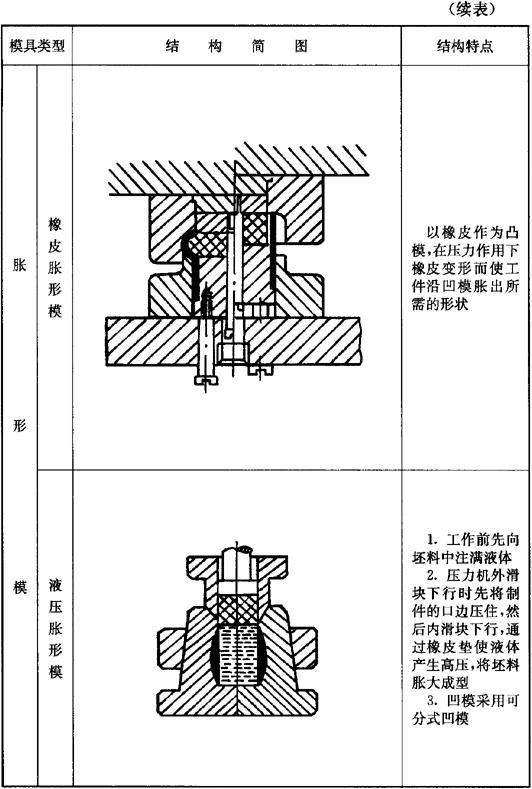

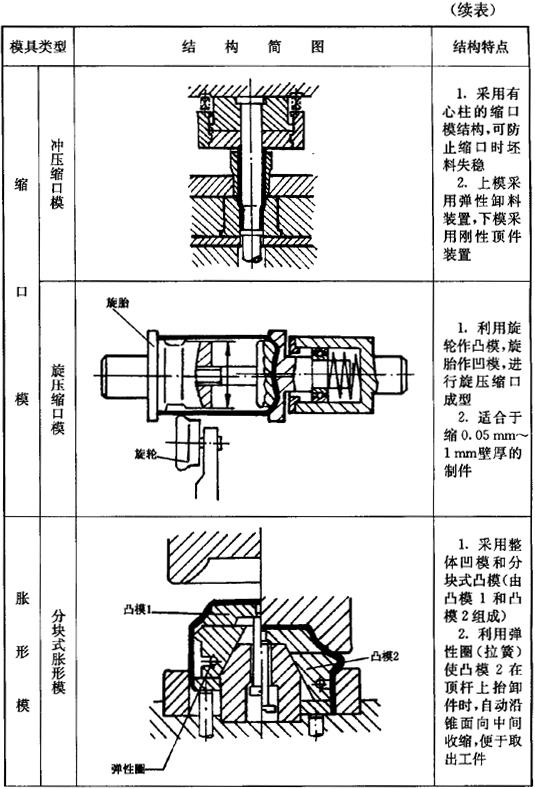

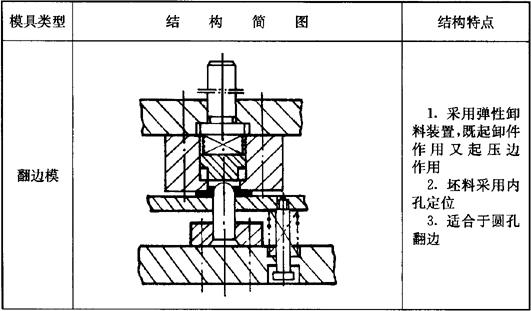

(4)其他类型成型模的结构(表1．1－5)

表1．1－5 其他类型成型模的结构

2．按工序组合性质分类的模具结构

(1)单工序模的结构

参见前面“按冲压工序分类的模具结构”部分。

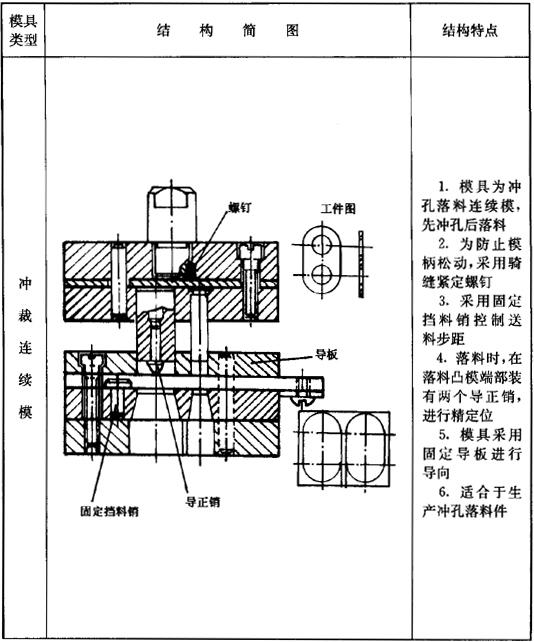

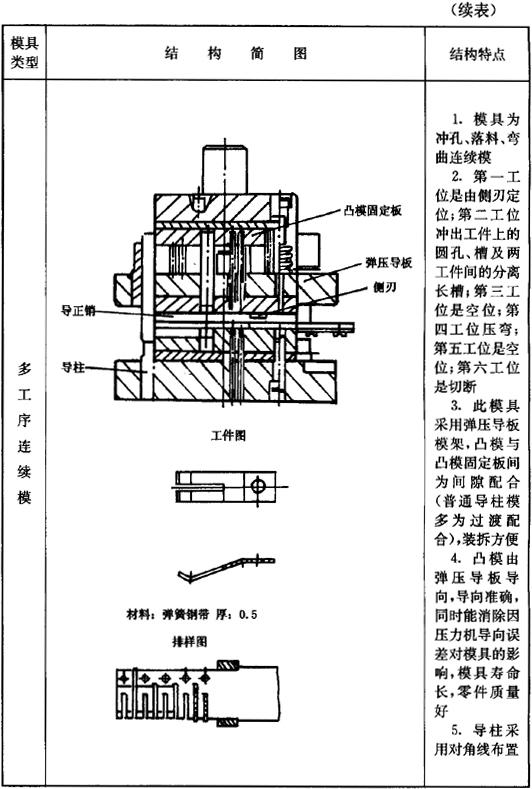

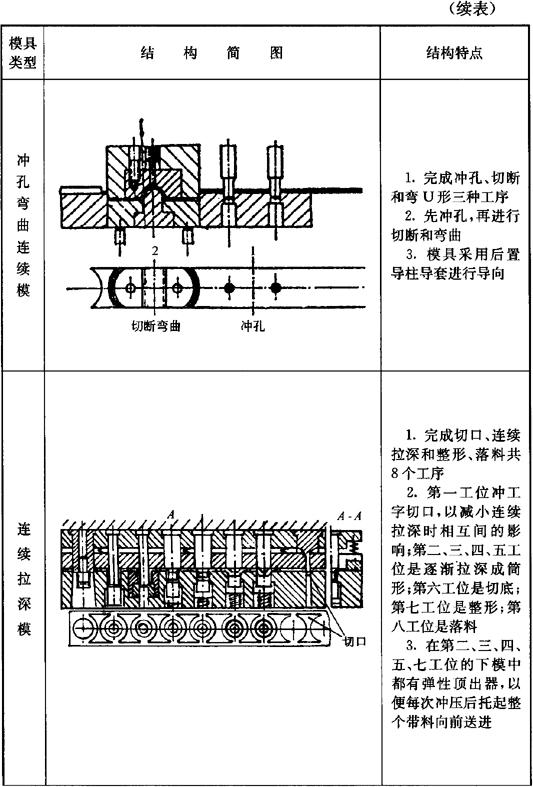

(2)连续模的结构(表1．1－6)

表1．1－6 连续模的结构

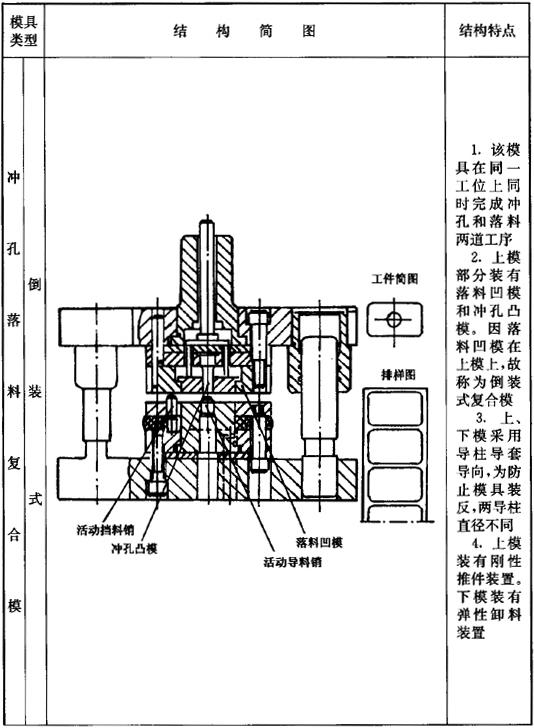

(3)复合模的结构(表1．1－7)

表1．1－7 复合模的结构
