裸根苗栽植机soilless seedling transplanter

将育成的裸根苗栽植到田间的机械。也称无钵苗栽植机。一次作业可完成开沟、栽苗、浇水、覆土和镇压等工序。适用于栽植油菜、玉米、高粱等作物。相对钵苗栽植机而言，机组轻巧，苗箱载苗量大。
20世纪30年代，苏联、英国、美国和德国等相继研制出不同结构型式的裸根苗栽植机，广泛使用的是人工供苗、机械栽植的半自动栽植机。中国从70年代开始研制旱作裸根苗栽植机，最初用于玉米移栽。80年代初研制成适于栽植蔬菜的裸根苗半自动栽植机。
裸根苗半自动栽植机主要由栽植器、开沟器、覆土器、秧箱及传动机构等组成。通过地轮带动栽植器运转，操作者直接或通过中间机构间接将秧苗供给苗夹，秧苗随着苗夹旋转到与地面垂直位置时，苗夹脱离滑道控制而松开，秧苗落入由开沟器开出的栽植沟内随后覆土镇压。人工供苗的频率为每人每分钟40～50株。为保证栽植后秧苗能垂直于地面，栽植器必须符合“零速原理”，即苗夹的圆周速度与机器前进速度大小相等，方向相反，使苗夹与土壤的瞬时相对速度等于零。
栽植器是栽植机的主要工作部件。按结构型式可分为圆盘钳夹式、链夹式和挠性双圆盘式。圆盘钳夹式栽植器[图(a)]的苗夹固定在旋转的圆盘上作圆周运动；链夹式栽植器[图(b)]的苗夹安装在循环运转的链条上，可使供苗区内苗夹数大于2，且供苗时的移动线速度低于栽植时的线速度，有利于人工供苗，提高供苗的准确性。挠性双圆盘式栽植器由两个可以弯折的圆盘组成。两个圆盘同时转动，在一定角度位置互相接触夹住秧苗，至垂直地面位置时松开，秧苗落入栽植沟内。这种栽植器在圆周任何位置都可夹秧苗。有的栽植器由一个橡胶圆盘和一个金属圆盘组成。栽植手将秧苗放入供苗输送带上，由输送带送入两个圆盘之中而被夹住，带到栽植沟里。若栽植机采用双橡胶圆盘栽植器与卷苗机配套使用时，应预先将秧苗夹在两条带子中间制成苗捆。栽植时，逐渐打开苗捆，秧苗被两个橡胶圆盘夹住，进行自动栽植。

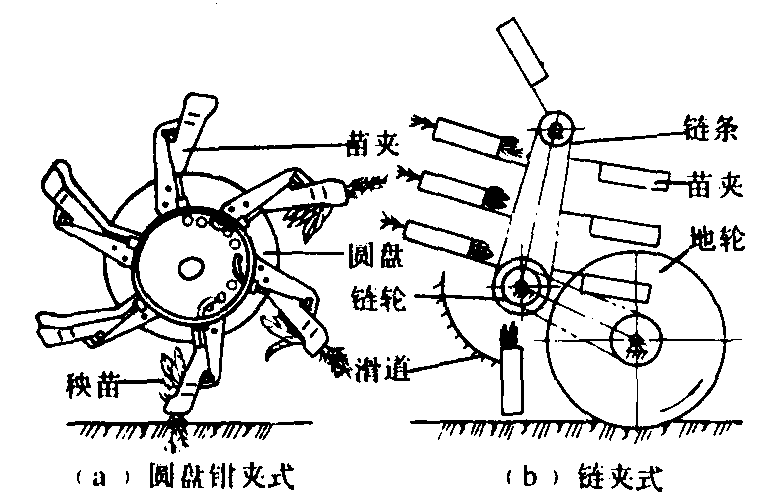

栽植器结构示意图
