补偿器buchangqi

对两个互相垂直的光振动可产生连续变化的位相差的光学器件。最常见的补偿器有巴俾涅补偿器和索累补偿器。巴俾涅补偿器如图1所示，它由两块形状相同楔形石英（或方解石）棱镜所组成。两块棱镜的光轴方向都与棱镜表面平行，但互相垂直。线偏振光垂直于表面入射时，在上、下两个棱镜中，折射光可认为无偏折，仍沿入射光方向传播，但线偏振光在棱镜中，要沿光轴方向和垂直于光轴方向分解成e光和o光，它们的光振动方向相互垂直，而且传播的光速不同，所以会产生位相差。因为上、下两个棱镜的光轴互相垂直，所以在上棱镜中的o光变为下棱镜中的e光，而上棱镜中的e光变为下棱镜中的o光。若光在上、下两个棱镜中通过的路程分别为d₁和d₂，则在上、下两棱镜中产生的位相差分别为δ1=2πd₁(n_one)/λ和δ2=-2πd2(no-n_e)/λ，通过补偿器后的总位相差为

δ=δ₁+δ₂＝2π()(d₁-d₂)/λ

入射补偿器的光束必须是细光束，用可读数的螺旋装置，沿着斜面移动上（或下）棱镜，光束通过的路程d₁和d₂随之改变，两个互相垂直的光振动之间的位相差也随之改变。

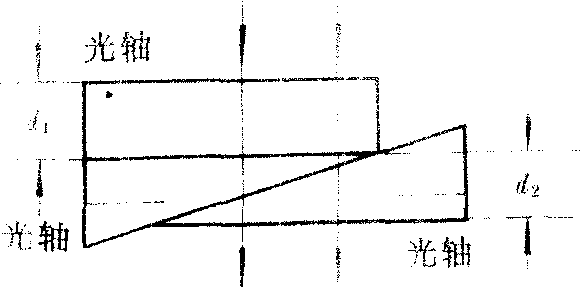

图1

索累补偿器(见图2)可用于宽阔的入射光束。上面是一块平行平面石英板，下面为两块相同的楔形石英棱镜。平板和棱镜中的光轴方向都与表面平行，但互相垂直。光束垂直于表面入射，在两个棱镜重叠的区域内，上面石英板的厚度处处相同，下面两个棱镜的总厚度d2也是相同的，各处产生的位相差δ均相同。只要沿着斜面移动下面一个楔形棱镜，就可改变d₂，从而得到连续可变的位相差。光在索累补偿器中是垂直通过的。

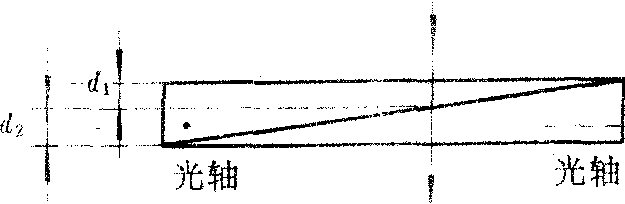

图2

补偿器产生位相差，从而改变光的偏振态，可用来产生和分析偏振光。例如❶用线起偏器和补偿器可组成椭圆（或圆）起偏器。对任意波长的光，得到任意的椭圆（或圆）偏振光。
❷分析椭圆偏振光。入射光为椭圆偏振光，只要补偿器产生合适的位相差，可使从它出射的光为线偏振光。如果认为椭圆偏振光是沿补偿器光轴方向和垂直于光轴方向的两个分振动的合成，那么只要根据出射线偏振光的光振动方向和补偿器所附加的位相差，就可以知道这两个分振动的振幅比和位相差。
❸分析波片。线偏振光通过波片可变为椭圆偏振光，这个椭圆偏振光的特性与线偏振光的振动方向（已知）有关，也与波片的光轴方向和它使o光、e光所出现的位相差有关，即与波片的特性有关。只要根据线偏振光的光振动方向，再用补偿器分析从波片出射的椭圆偏振光，就可推知波片的特性。整个分析装置由两个偏振片和它们之间的补偿器所组成，待测波片放在起偏器和补偿器之间。

补偿器

用以抵消误差或其他不希望有的影响的器件，或用以改变放大器系统的频率特性以达到规定结果的电子电路。

补偿器

compensator
