背负式气力喷雾机knapsack power-pneumatic sprayers

由人力背负作业的小型机动气力式喷雾机。又称弥雾机。适用于棉花、小麦、玉米、水稻、茶园、果树等农林植物的病虫害防治，城镇卫生防疫及粮库、禽舍、畜舍的杀虫灭菌。德国和日本于20世纪40年代末50年代初最早研制成功。中国于20世纪60年代初开始研制，70年代初批量生产。
特点 主要特点是： ❶采用高速气流雾化药液，并将雾滴吹送至靶标；
❷雾滴细而均匀，雾滴直径范围为50～105微米；
❸采用气压输液，机器结构简单，工作可靠，故障少；
❹ 可使用较高浓度的药液，省水、省药，作业工效高，防治效果好；
❺更换机器的少数零部件，还可实行喷粉或撒颗粒作业，实现一机多用。
结构原理 背负式气力喷雾机一般由小型汽油机、

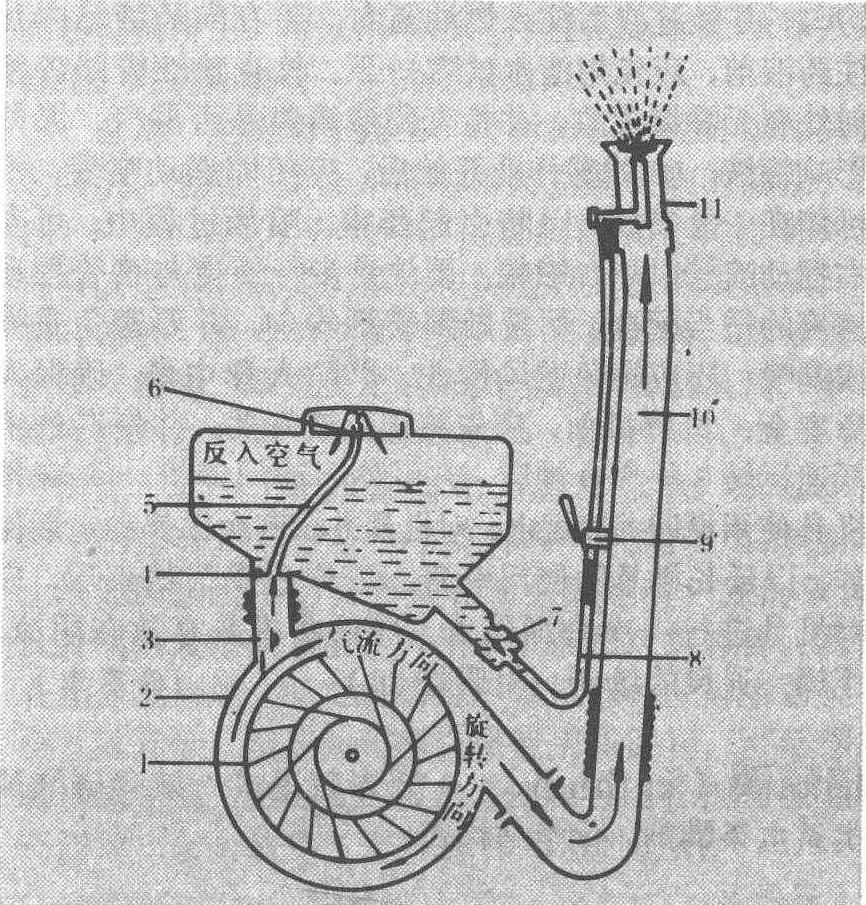

背负式气力喷雾机工作原理示意图
(据东方红-18说明书)

1.风机叶轮；2.风机外壳；3.进风阀；4.进气塞；5.软管；6.过滤网；7.出水塞接头；8.输液管；9.开关；10.喷管；11.喷头小型高速离心风机、药液箱、喷管部件、输液管、喷头等部件组成。其工作原理如上页图所示。汽油机带动风机的叶轮旋转产生高速气流，其中一小股气流经进风阀、进气塞、软管，进入药液箱，迫使药液箱内的药液经出水塞接头、输液管、开关至喷头喷出，然后被喷管内的高速气流冲击雾化成细小的雾滴，吹向靶标。
影响因素 影响背负式气力喷雾机雾化性能的主要因素是喷管内的气流速度、喷口处的气液比及药液的物理性质。喷管内的气流速度越高，气流对药液的雾化能力越强，雾滴越细。而喷管内的气流速度取决于高速离心风机的风量。当喷管直径一定时，风机的风量越大，喷管内的气流速度越高，机具的雾化性能越好。气液比（流经喷管的气体量与供液量的体积比）愈大，雾滴直径愈小。但当气液比大到一定值，再继续增大供气量时，雾滴直径不再继续变小。药液的物理性能中，主要是表面张力和粘度对雾滴直径有影响。表面张力大的药液，形成的雾滴直径较大； 粘度大的药液，形成的雾滴直径也较大。反之，形成的雾滴直径较小。
使用方法 背负式气力喷雾机的一般使用方法与操作步骤是： ❶起动前，检查各零部件的安装是否正确、牢固。并根据防治对象，选择适宜的喷头。进行大田喷雾作业时，宜采用扩散型喷头； 喷洒果树及较高树木时，宜采用缩口型喷头。对于新开箱的机具或封存较久的机具，应先排除汽油机缸体内积存的机油。
❷加注燃油时，汽油与机油应按规定比例混合，搅拌均匀，并经过滤后注入燃油箱内。
❸在向药液箱内加注药液前，应先用清水试喷一下，检查输液管路各密封处有无渗漏现象。并检查药液箱盖是否漏气。漏气影响输液。
❹喷雾作业开始后，应随即摆动喷管，不可停在一处喷洒，以防引起药害。喷洒过程中，可左右摆动喷管以增加喷幅。要注意步行速度与喷管摆动速度的适当配合，尽量做到喷洒均匀，并要避免重喷或漏喷。还应避免逆风作业，严防人身中毒，确保人身安全。
❺停机前，应先关闭药液开关，并使汽油机低速运转3～5分钟后，方可关闭油门停机。
❻应按机具使用说明书的规定，对机具进行班次保养和定期保养，以延长机具的使用寿命。
❼作业季节结束后，应对机具进行一次全面保养，然后将机具存放在阴凉、干燥、通风的场所。(见彩图88)
