背包生命保证系统

该系统与舱外用航天服配套使用，为保证航天员舱外活动（包括在月球表面上活动）时生命安全的装备。因使用时背在航天员后背上，故名“背包生命保证系统”。下图是装置的结构示意图。自服装排出的气体通过净化罐(2)排除一氧化碳与其他废气后，在蒸发式热交换器(3)的一支通路里降温，在去湿器(4)里除湿，然后返回服装内。由风机(5)驱动氧气在系统里循环流动。热交换器里另一通路是用于冷却来自水冷服的循环水。水循环系统包括有水泵(13)、水箱(21)、活门(11)、和反向阀门(20)等，并用支管和活门(11)调节水的温度。贮气瓶里贮存氧气，由减压器(14、15)将氧气压力降低到使用压力水平。背包里还安装有遥测装置，可测航天员的心电、呼吸、体温、服装内温度和二氧化碳含量等。

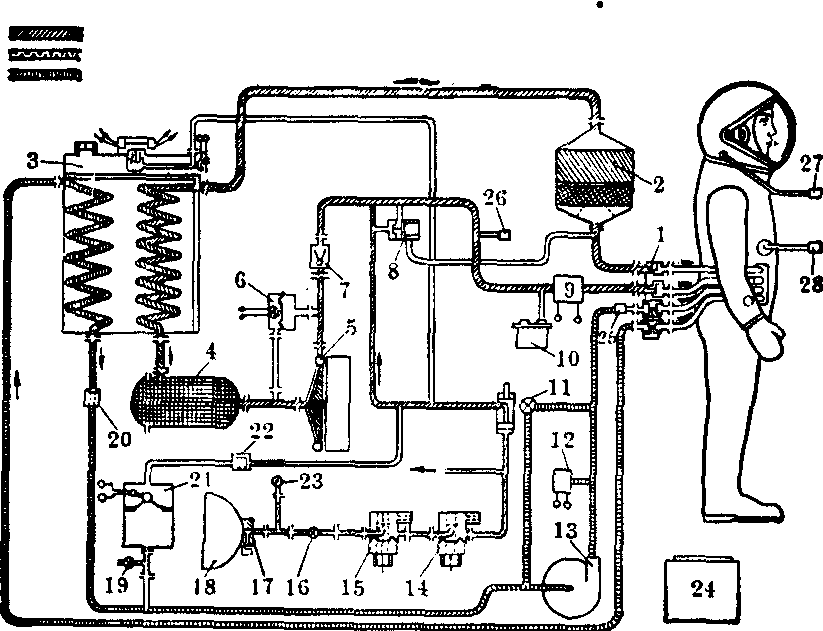

服装与背包生命保证系统示意图(引自Алексеев等，1973)

1.管道接头 2.净化罐 3.蒸发式热交换器 4.去湿器 5.风机 6.开动风机的传感器 7.反向阀门 8.泄漏氧气补偿器 9.二氧化碳分析器 10.氧分压传感器 11.活门 12.水压传感器 13.水泵 14,15.减压器 16.活门 17.氧气接嘴 18.氧气瓶 19.水阀门 20.反向阀门 21.水箱 22.反向阀门 23.压力计 24.蓄电池 25.水温传感器 26.温度传感器 27.无线电通讯接头 28.遥测接头
