倾斜辊式装置

---

倾斜辊式表面施胶装置目前应用得已较为广泛，它具有如下的优点：

(1)引纸方便，适合于高速纸机的操作。

(2)未干燥的湿纸页进入倾斜式表面施胶装置比进入水平式的所受到的张力较小，从而成纸的变形较小。

1．型式—

—种倾斜辊式表面施胶装置如图10—3—16所示。

1—主动施胶辊(镀铬) 2—被动施胶辊(胶面) 3—导辊 4—挡胶板 5—刮刀 6—加压装置

这种施胶装置有以下特点：

❶ 这种表面施胶设备是由一对斜列成30°的施胶辊组成。

❷ 镀铬施胶辊为主动辊，胶面施胶辊为被动辊，根据生产需要两辊也可对调使用。

❸ 这种表面施胶设备引纸操作方便，能够适应高速纸机的需要，且因纸页与两辊相切，包角都为零，避免了纸页包绕压辊再从辊上剥离时在纸表面产生花纹。

2．型式二

一种倾斜辊式表面施胶装置如图10—3—17所示。

1—烘缸 2—弹簧辊 3—导辊 4—喷胶管 5—施胶辊(包胶) 6—施胶辊(石质) 7—加压装置 8—伸展辊 9—烘缸

这种施胶装置有以下特点：

❶ 施胶辊间的线压力可以调节。

❷ 引纸较为方便，适用于高速纸机。

❸ 施胶剂用量易于控制。

❹ 适用于生产高级薄纸，如字典纸、经典著作用纸的表面施胶。

3．型式三

—种倾斜辊式表面施胶装置如图10—3—18所示。

1—烘缸 2—弹簧辊 3—伸展辊 4—喷胶管 5—施胶辊 6—伸展辊 7—镀铬烘缸

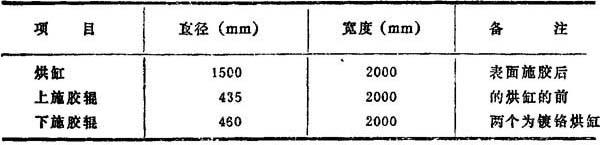

这种夹角为60°的倾斜辊式表面施胶装置的规格尺寸如表10—3—9所示。

表10—3—9

这种施胶装置有以下特点：

❶ 两个施胶辊安装倾斜度较大，两个辊的中心面和水平面之间的夹角约为60°，引纸操作较方便。

❷ 进施胶前的纸页水分最好控制在10～12%。

❸ 如果纸页经表面施胶后产生皱折，可由伸展辊来展平。

❹ 本设备适用于一般文化用纸的表面施胶，施胶剂可采用氧化淀粉；聚乙烯醇=1∶1，操作车速可为200m／min。
