管式热交换器guanshi rejiaohuanqi

属于间壁式热交换设备，以传热间壁呈管状为其主要特征，这类热交换器常有蛇管式、套管式和列管式等形式。
蛇管式热交换器又分为沉浸式和喷淋式两种(见图1)。沉浸式蛇管热交换器是将管子加工成各种形状的蛇形管（常见为螺旋形），并将蛇形管沉浸在容器之中。管内流动一种流体，管外容器内流动另一种流体，管壁为传热间壁。喷淋式蛇管热交换器是由U形弯管连接直管组成蛇形管，并将其置于水槽上的钢架上。这种热交换器多用于冷却操作，冷却水通过喷淋装置直接喷淋于管子外壁，集于水槽排出。
套管式热交换器是由两根不同直径的管子套在一起制成 (见图2)。当传热量较大时，为使设备紧凑，通常将套管上下排列，两头用U形弯管连接组合而成。一种流体在管内流动，另一种流体在套管的环隙中流动，冷热两种流体通过管壁进行热交换。
列管式热交换器是将一束平行排列的管子，置于筒形外壳内组成。这类热交换器在目前化学工业中应用极为广泛，形式众多，

沉浸式　喷淋式

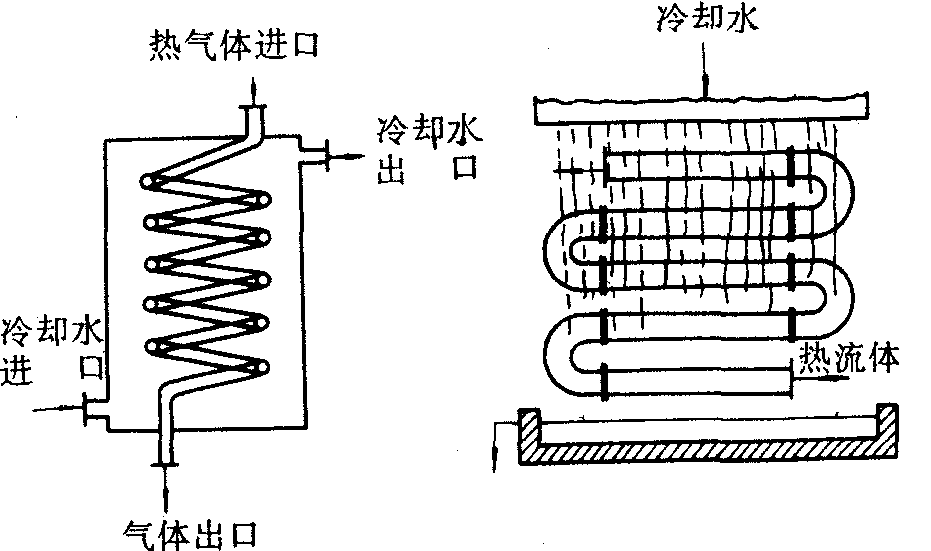

图1 蛇管式热交换器　（王定锦）

图3 所示的是构造最为简单的一种列管式热交换器。圆筒形的外壳内装有一束平行排列的管子，管子两端固定在两块多孔板 （称为花板） 上，花板与外壳直接焊接，两端器盖与花板法兰连接，器盖与花板之间的空间称为分配室。一种流体通过分配室在管内流动，另一种流体在管外的壳体内流动。

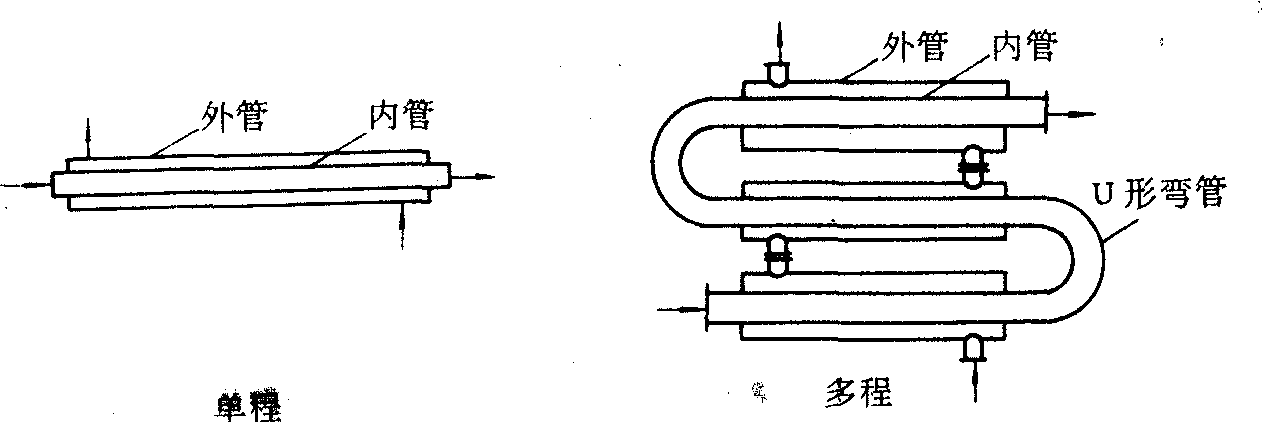

图2 套管式热交换器

不同类型的管式热交换器各有优缺点，在目前的化学工业中都有应用，关键是根据实际需要因地制宜，用其所长。

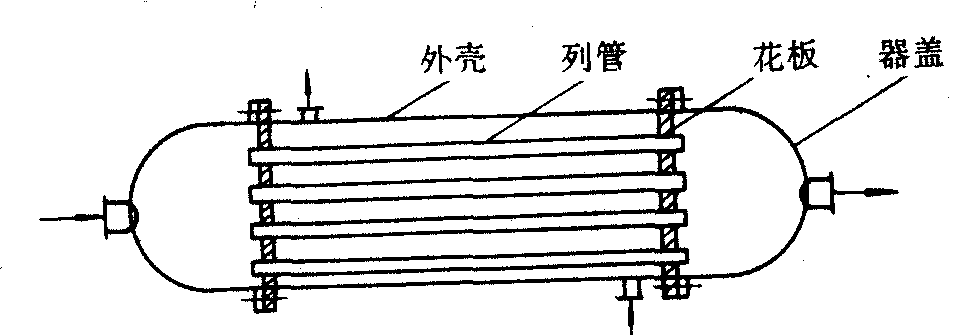

图3 列管式热交换器
