筛分机tea sieving machine

制茶机械之一， 用于精制加工中分离茶叶长短、粗细的筛分作业， 包括平面圆筛机、抖筛机、转筒圆筛机、飘筛机和振动筛分机。中国茶叶筛分一直以手工为主，筛分机应用始于20世纪30年代的台湾省和40年代上海市和浙江省杭州市等精制茶厂。到50年代， 各国营精制茶厂已全部应用筛分机。
平面圆筛机 该机由筛床、筛面（筛网）、传动装置和升运装置等部分组成(图1)。筛面装在筛床内作平面回转运动， 毛茶由投叶斗流出在筛面上跟随筛床回转， 同时缓缓向前移动， 比筛面（筛网）孔径短的茶叶， 通过筛网孔被筛下， 长短不同茶叶被分离。平面圆筛机有分筛和撩筛两类，分筛是将毛茶分成筛号茶，撩筛是对筛号茶在后继工序中进一步分清筛档， 分筛机机型大而层数多， 一般设置四层筛面， 分出五个筛号茶；撩筛机机型小而层数少， 一般只设单层筛面，分出两个花色。平面圆筛机尺寸虽有不同， 但工作原理一致。筛床是一个长方形框体， 内部配置的筛面前后倾斜约5°～6°，筛床后面的压盖可以拆卸，以利掉换筛面。为了降低车间的含尘浓度，常在筛床上加设罩壳，在出口处与吸风输送管或除尘设备联通。筛床由主轴顶端的曲柄来驱动，曲柄有单曲柄、三曲柄、四曲柄、五曲柄、六曲柄等几种， 安装在筛床的中间和两边， 在中间的一支为主动曲柄（或两支）, 其余为从动曲柄， 用作支持筛床； 单曲柄机只有主动曲柄， 两侧以四吊杆悬挂筛床， 曲柄半径多为38和40毫米， 每分钟工作转速200转左右，采用0.35～1.1千瓦的电机减速传动。茶叶升运器设在筛床的进茶端， 投茶斗可设在地面或地面以下， 当茶叶投入茶斗， 流到升运器上，升运器源源不断地将茶叶送到筛面上。投放数量由茶斗出口的闸门来控制。

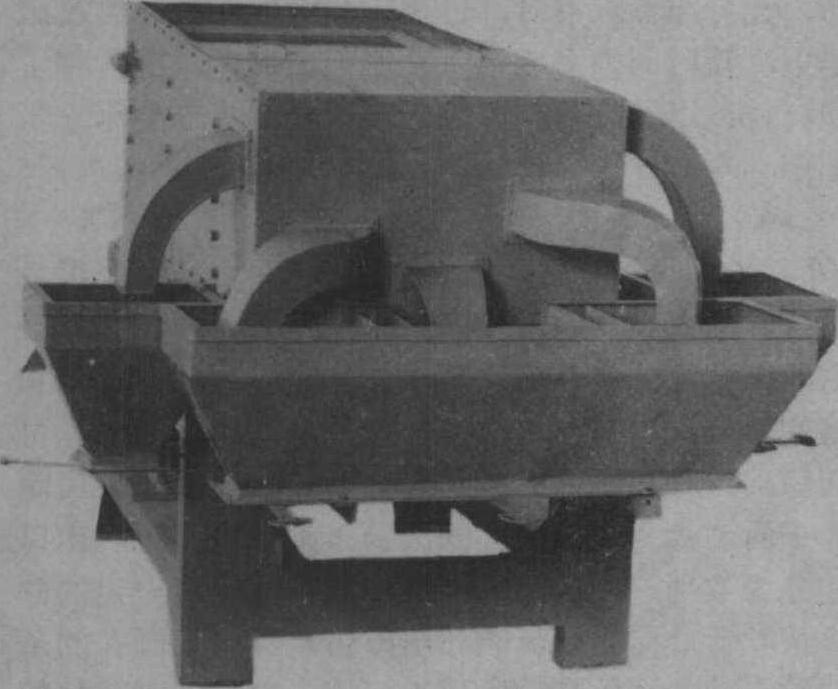

图1 6CEY-Ⅱ型平面圆筛机

圆筛机是按中国手工圆筛的原理设计的， 吞吐量大， 具有连续作业性能， 各精制厂广泛运用， 80年代在筛床平衡方面已有改进。
抖筛机 用于绿茶、红茶等茶类的精制中分离粗细。机器由上筛床、下筛床、筛面、传动机构和辅助输送装置等部分组成(图2)。上筛床的一端设有进茶斗， 斗下有一齿轮齿条装置， 可调节斗口开度大小以控制茶叶流量， 上、下筛床分别由四根(两根长、两根短)扁形弹簧钢板支撑， 使投茶端稍高， 纵向倾斜，钢板下端与地脚固定， 上端与筛床连接。每层筛床内均可安置两片筛面（筛网）, 机器附有网孔大小不同的筛面若干片， 工作时， 根据不同要求， 更换或配置在筛床内。传动机构由曲柄连杆机构、带轮和飞轮等部分。曲柄颈上的连杆分别与上、下筛床联接， 曲柄一端固定一个飞轮， 工作时两筛床运动方向相差180°, 曲柄的旋转运动通过连杆和利用弹簧钢板的弹力， 使筛床产生前后往复抖动和轻微的上下跳动， 茶叶沿着倾斜的筛面运动， 细小茶叶穿过筛孔落下， 粗大的茶叶在筛面上流过，达到粗细茶叶分离和抖头抽筋的作用。抖筛机中还有一种切抖联合机， 该机用于红茶、绿茶经几次螺旋切茶机切细和抖筛分离出来的粗大茶坯 （头子茶）以及撩筛后的长条茶进行切细和分筛，是精制茶厂中的联合机械之一。机器由齿切机和抖筛机， 输送及传动等部份组成。当茶叶由盛茶斗经过可调出茶门，流入由旋转齿辊和固定刀片组成的齿切机构内， 使茶叶切细， 落入输送带， 送到抖筛机筛床筛面上， 切细的茶叶由筛面网孔中落下， 粗大茶叶经筛面流出， 达到切细和筛分茶叶粗细的目的。切抖联合机减轻了劳动强度， 减少机器占地面积， 提高了工效。

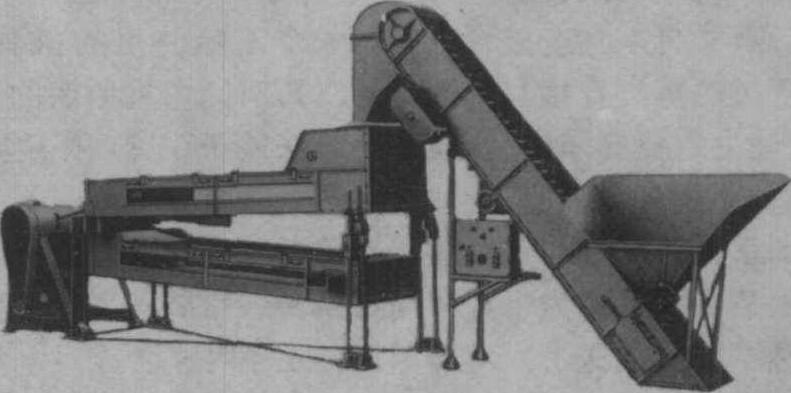

图2 767型双层抖筛机

转筒圆筛机 用于毛茶粗分。机器由圆筒筛、斜度调节器、传动装置、机架和升运装置等部分组成。圆筒筛一般由五段不同筛孔的铁丝筛网作成， 转筒固定在角铁筛框上， 并用三个八根幅条的撑架支撑于中心管轴上。根据毛茶原料不同来配备筛孔大小， 进茶端筛网孔径较小， 大多为每时8～9孔依次加大， 末端为每时5～6孔， 每档筛网下的机架上设有出茶口， 转筒末端有出茶口。工作时茶叶通过升运装置，进茶斗，抖动滑板流入转筒内。转筒随管轴作旋转和抖动， 使茶叶随着转筒旋转上升到一定的高度， 随后散落或沿筛网滑下时，茶叶穿过筛孔而分离， 经出茶口流出机外，较粗大的继续滚翻前进， 依次分离出大小不同几种筛号茶，最后不能通过各段筛孔的茶头由末端出口流出。抖动可以提高茶叶的散落性和起清筛的作用。
转筒筛进茶端的管轴与相垂直的主动轴用一对圆锥齿轮传动， 并由叉形轴承座两叉端的轴孔铰接于主轴上， 这样既能保证正常啮合， 又能适应管轴的跳动和斜度调节作用相应的随动要求。转筒筛末端装有斜度调节器， 其上部是手轮丝杆，与机架上的螺母配合，用以升降转筒筛末端高低， 调节斜度， 改变茶叶在转筒内向前流动的速度。手轮丝杆下端用叉与凸轮罩壳铰接，借于罩壳内的滚子支撑管轴端的六角凸轮， 管轴转动时， 六角凸轮与滚子作用， 使整个转筒作上下抖动， 以利筛分。
飘筛机 用于轻身片茶的分离及飘净毛衣， 中国首创。手工飘筛技术要求高， 且功效低， 中国湖南省平江茶厂， 早在1953年起就开始研究飘筛机， 1955年试制成功， 该机由锥形圆筛旋转机构、抖动机构、机架、进茶装置等组成(图3)。锥形圆筛机直径为95～100厘米，外筛框上有八根长度可调节的拉条与活动圆盘连接， 筛网分上下两层， 中间下凹， 使筛面向中央倾斜， 直径21厘米的中心孔片与中心轴固定。工作时，茶叶由升运器， 投料斗和振动接茶盘均匀地撒落在筛面外缘， 当圆形筛盘随曲柄连杆作上、下运动时筛面茶叶随之在盘面上飘动，其中轻质的茶条或扑片，特别是轻质小片， 被向上气流推至叶层表面， 与重质茶叶分开， 同时向中心倾斜的筛盘作旋转运动， 使轻片慢慢向盘中心集中， 并从中心孔流出， 重质茶叶穿过筛网， 经集茶斗流出。

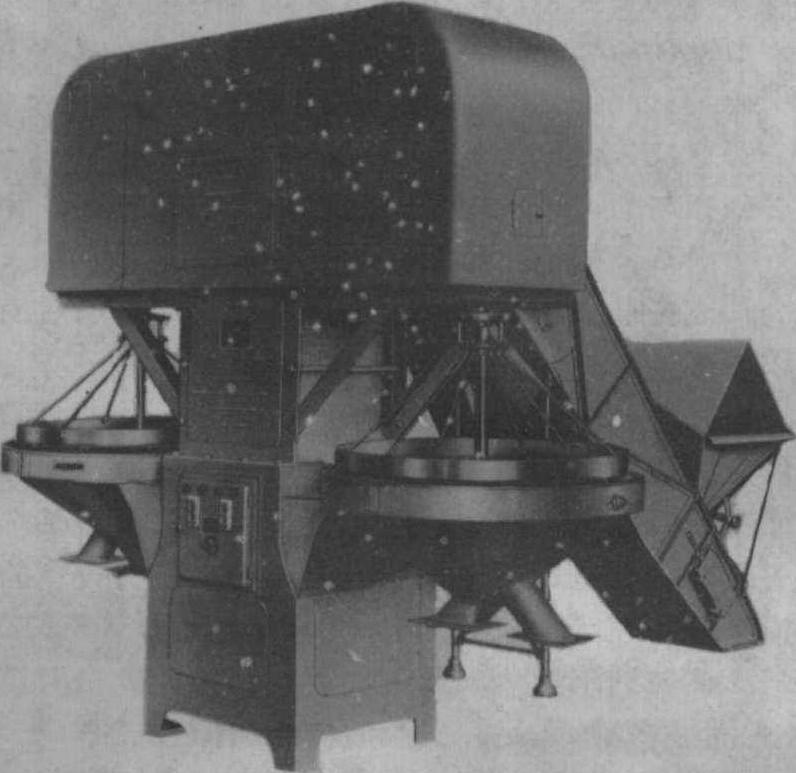

图3 795型飘筛机

振动筛分机 红碎茶精制筛分的专用机械之一。是70年代的新机种。按机器的结构形式可分两种： 多层振动圆筛机、单层长方形振动筛分拣梗组合机。原理均系靠电动机上偏心重块的旋转产生离心力， 使由弹簧支撑的床身产生高频率的谐振，以分离红碎茶。多层振动圆筛机的筛床由16～20支弹簧支撑， 安装在圆形底座上， 电动机悬挂在筛床底部， 轴头上有偏心重块， 工作时首先启动电机， 筛床产生剧烈振动， 大小不同筛号茶被分离， 从出料口流出。单层长方形振动筛分拣梗组合机的筛床呈长方形， 前端设三个阶梯的溜茶板， 6层4段筛网， 筛网孔目可按工艺需要配置，它只起初分作用， 中间一段经振动圆筛细分， 筛网上面设有三个直径22厘米的塑料辊筒， 上压弧形毛毡压板， 辊筒由一台电动机经链条传动， 转动时与毛毡摩擦而产生静电， 吸起毛茶中的毛衣茎梗。筛床两侧设两台电动机，电动机两个轴头上各有两块扇形偏心铁，可根据需要调整偏心度和振幅大小， 筛床下面有4根弹簧支撑安装在机架上， 工作时， 启动电动机， 筛床产生剧烈振动， 茶叶均匀落入筛网， 茎梗被塑料辊筒吸出而分离， 茶叶即分筛成大小不同的4个茶号。这两种筛分机在印度、斯里兰卡、肯尼亚已普遍应用， 中国在1982年引进， 开始研制。
