程序流程图Chengxu liucheng tu

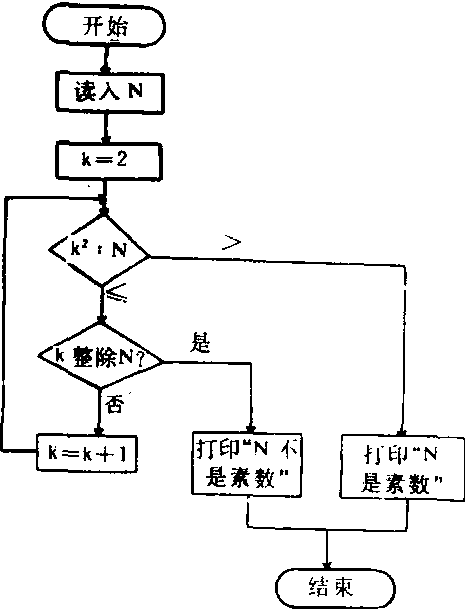

当程序中有较多循环语句和转移语句时，程序的结构将比较复杂，给程序设计与阅读造成困难。程序流程图也叫程序框图，它用图的形式画出程序流向，使人们能够直观而且清楚地看到程序结构，流程图由框和带箭头的线组成，箭头指示程序流向。框又分为两种，一种为方框（矩形框），框内标明对应程序段应完成的任务，另一种为菱形框或椭圆形框，有两个以上的出口，称为分支框，框内记载分支条件，下图是判定一自然数N是否为素数的程序流程图：

由流程图可清楚看到试除法程序中循环体内需一条件句，且当K整除N时将转移至循环体外。

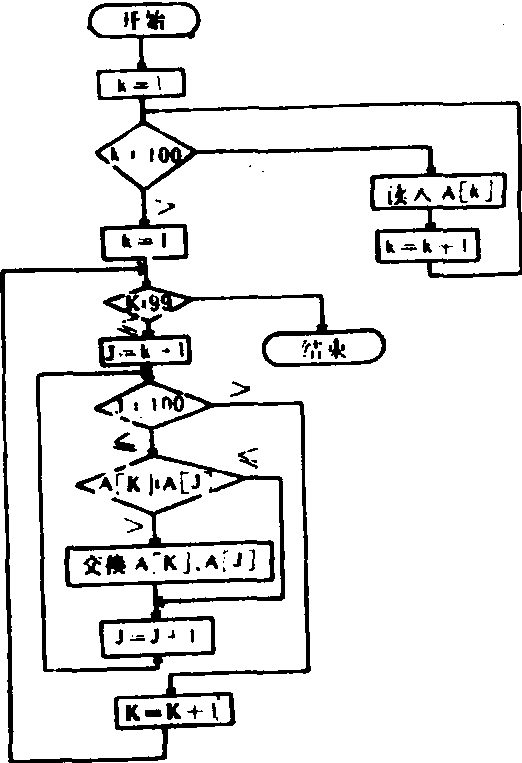

再来看一个例子， 此例要求编程实现从键盘读入100个数， 并按从小到大的次序把它们存入一个数组中， 程序流程图如下：
程序如下：
10 DIM
A (100)
20 FORk = 1 TO
100
30
INPUT A(k)
40
NEXT k
50 FORk=1 TO 99
60 FORJ=k+1 TO
100
70 IF A
(k) >A (J) THEN x=A (k):
A (k) =A (J): A (J) =x80 NEXT J
90 PRINT A (k)
100 NEXT K
110 PRINT A (x)
120 END
程序流程图能直观、清楚地表现程序，因而给程序的编写和阅读带来很大的方便。同时流程图可以看作算法的形象化描述，它独立于编程语言，有很好的通用性。编程之前应该先画程序流程图，养成良好的编程习惯。

程序流程图

流程是指事物进行的过程，流程后用图示来说明，就称为流程图。因为是用一个一个框形来代表动作步骤，故又称之为框图。流程图是计算方案的形象描述，比较直观，便于学习和交流。常用的框图中有四种图示：用矩形表示处理框，表示某种运算或处理有一个入口一个出口。用菱形表示判断框，用以检查和判断某些待判定的问题，通常它有一个入口，二个出口。表明有两种可能选择，而判断结果只选择其中之一。两端为半圆形而上下两边为两条平行线组成的复形框，称起止框，用以表示过程的开始或终结。带箭头的方向线，称流程线，表示流程图的路线和方向。

程序流程图

programming flow chart;flow process diagram
