积温仪jiwenyitemperature integrator

用来测定一定时段和某个温限内温度累积值的仪器。20世纪50年代开始制作。最早的积温仪只用一个测温头、一个温限工作。现已发展成用一个测温头、多温限数字显示的新积温仪器。其测温范围一般为0～50℃，分辨率为0.1℃。积温原理如图1。设函数T(t)表示某处的温度T随时间t变化的情况， 将T(t)曲线下的各个小面积叠加即可求得该处的积温值。当△t→0分运算电路进行运算。积温仪的基本结构如图2所示。感温器中的感温元件， 可以是热敏电阻， p-n结感温元件或其它的感温元件。感温器的输出电压被送到运算放大器进行放大后， 分成两路输出， 一路送到瞬时值显示器中， 直接显示出感温元件所处环境的温度值： 另一路被送到门限控制器， 其中又可分为两种积温情况进行工作； 一种是测有效积温， 一种是测活动积温。有效积温线路中有低限 （又叫冷限）和高限（又叫热限）两个温度控制门串联联结，只有这两个门同时接通时才有信号输出， 积分器才工作。当环境温度低于低限温度时， 低限门断开； 高于高限温度时， 高限门又断开。所以， 在这样两种情况下， 积分器都因无信号输入而不工作， 积温计数器就无数可计。因此只有待环境温度处于低限以上、高限以下的有效积温范围内， 低限门和高限门都同时工作时， 积分器才能恢复工作， 计数器才继续计数。所以计数器中记录的是有效积温。另一种是测活动积温，活动积温不考虑高限， 只有低限控制门起作用。在环境温度高于低限温度时， 积分器都工作， 计数器记录的是活动积温。仪器上有一组开关控制“有效”或 “活动” 积温。有两个电位器调节旋钮， 分别给定“低限”温度和“高限”温度。

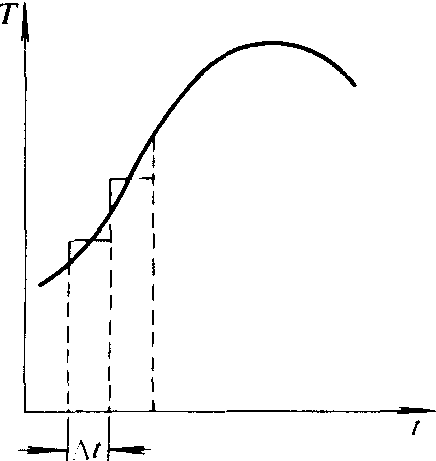

图1 某处温度随时间的变化>

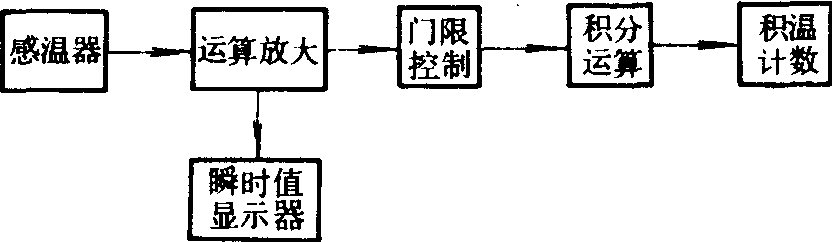

图 2 积温仪结构示意图
