磁选装置magnetic separating device

利用磁铁除去粮食中铁磁性杂质的装置。有电磁式和永磁式两种。电磁式是采用激磁线圈和软铁磁心组成的电磁铁，需要直流电源及较多的附属设备。永磁式则采用镍钴磁钢或锶钙铁氧体永久磁铁，它比电磁铁价格低，使用维护也方便。在粮食加工厂中常用的有溜管式磁选装置、永磁筒式磁选器和带式磁选器。
溜管式磁选装置 通常安装在粮食（或物料）通过的管道内或作业机械的进出料部位。图(a)是在粮食通过管道中安装的磁选装置，它在倾斜溜管上安装有两块前后错开的马蹄形或长方形镍钴磁钢，当物料流过溜管时，其中的磁性杂质即被磁铁吸住。清理时，可将木盖取下，除去磁铁上吸附的铁磁性杂质。这种简单的磁选装置不需要动力，但在物料层较厚或物料流速较快时，磁选效率较低，而且需要人工定时清理磁极表面。其小时生产率为0.5～8吨，物料在板面的流速不超过0.5米/秒，板面的倾角不超过35°～40°，物料流层厚度不超过10～15毫米。
永磁筒式磁选器 由外筒和内筒组成[图(b)]。外筒联接在直立式物料输送管道上，内筒里面装有一组永久磁铁，当物料流经内筒时，铁质夹杂物即被吸附。永磁筒表面的磁场强度为1 500～2000安/厘米，除铁效率为99.5%，生产率为1～100吨/小时。
带式磁选器 由进料机构、输送带、永磁滚筒、传动装置和机壳等部分组成[图(c)]。永磁滚筒由旋转滚筒（外筒）和镶有永久磁铁组的固定圆筒所组成。旋转滚筒由电动机通过蜗轮蜗杆减速器带动。旋转滚筒采用非磁性材料，滚筒的表面常涂有无毒性耐磨材料（如聚胺脂等），以延长使用寿命。固定圆筒也由非磁性材料制成，其内镶有一定数量的锶钙铁氧体永磁块，极性交替地成组排列，形成多极头开放磁路，使磁场分布在170°的圆弧区域内。为保证磁选效果，旋转滚筒与固定圆筒的间隙不应超过2毫米。
带式磁选器的体积小，操作方便，不需人工排杂，而且吸铁效率高，通常都在95%以上。中国常用的滚筒直径为300毫米，长度有125、160、200、250毫米几种，单位长度上物料的流量约为330千克/厘米·小时。工作时，物料由料斗均匀落在旋转滚筒上，非磁性物料从滚筒表面流过，落入净粮出口；磁性杂质被固定圆筒内安装的永磁块的磁场所磁化，吸附在旋转滚筒表面，随滚筒转至磁场作用区外，自动落入磁性杂质收集盒，达到清理目的。

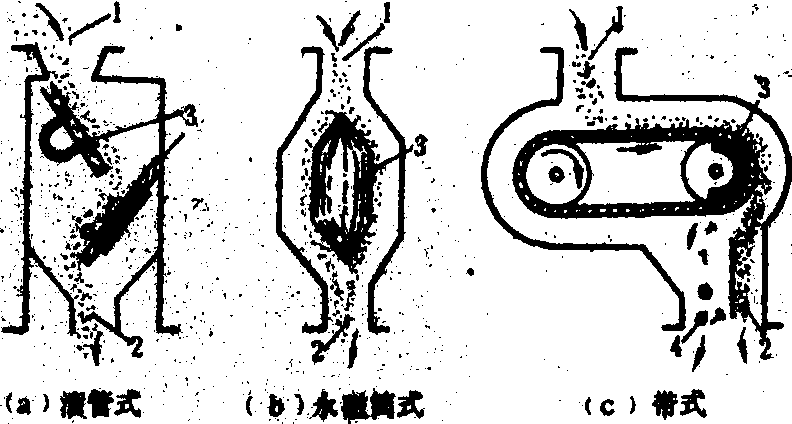

磁选装置的类型

1.物料；2.去除磁性杂质的物料； 3.磁铁；4.磁性物
