磁路cilu

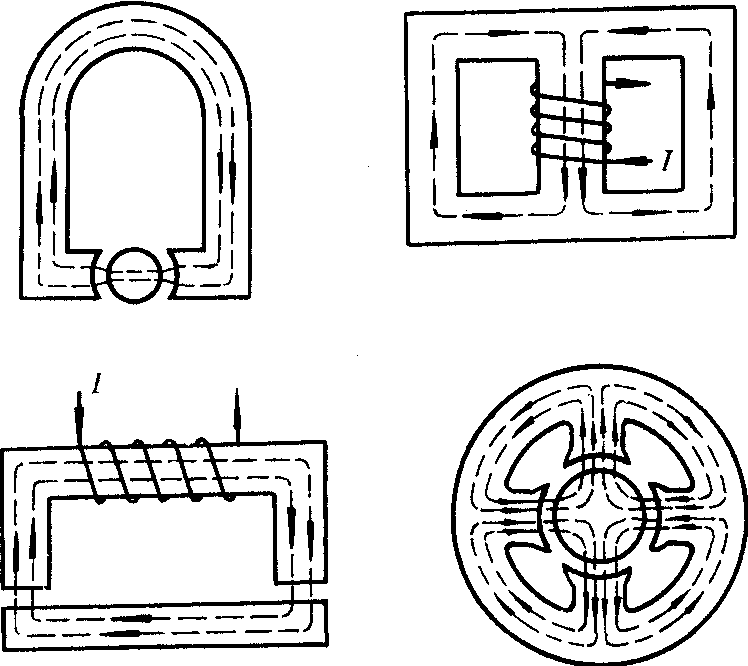

磁感应线的主要通路。常借助于磁导率高的铁磁材料构成。当通电线圈中充入一闭合的或包含一段气隙（空气的窄缝）的铁心时，则磁感应线的绝大部分将沿铁心分布，形成磁路。若把导线与其周围的绝缘体看作并联电路，漏电流（通过绝缘体闭合的电流）可以忽略不计；而铁磁质的磁导率只比非铁磁质的磁导率大10⁶倍左右，若把两者作为并联磁路看，则漏磁通〔通过非铁磁质（例如空气）闭合的磁感应线形成的磁通〕的比例要大的多。尽管如此，铁磁质还是把绝大部分磁感应线集中在自己内部形成磁路。一般在求铁磁质中的磁场时只须按磁路定律计算即可。铁磁质应用最多的是利用其高磁导率形成强磁场。凡是用到各种铁心的器件和设备中，例如在变压器、互感器等磁耦合器件或电动机、发电机、磁铁等设备等，都存在如何正确设计磁路的问题，包括确定磁路所用材料、磁路形状、尺寸及铁磁材料的工作点等。下图给出电工中常见的几种磁路示意图（虚线为磁力线）。

磁路

一组闭合磁力线所经过的全部路径。工程上常指由铁磁物质构成、能使磁力线集中通过的整体（包括气隙等）。通过磁路各截面的磁通最均相等，其值由磁路定律确定：

磁通量=磁通势/磁阻

其中磁通势取决于产生磁场的电流强度与绕组匝数的乘积，磁阻则取决于磁介质的性质。
