磁电机magneto

产生高压电流供汽油机火花塞点火的装置。永磁转子位于蹄形铁芯之间，磁力线由转子经蹄形铁芯组成闭合回路。感应线圈的初级和次级线圈均绕于铁芯上，与断电器一起构成升压变压器。转子旋转，铁芯中磁通变化，初级线圈中产生低压电流，当其达到最大值时，触点分开，切断低压电路，使次级线圈感应产生高压电流。在触点旁并联 一熄火开关，按下开关，初级电路常通，磁电机不再产生高电压，内燃机熄火。磁电机中还装有起动加速器，汽油机起动时，使转子瞬时加速，保证次级线圈产生足够高的跳火电压。

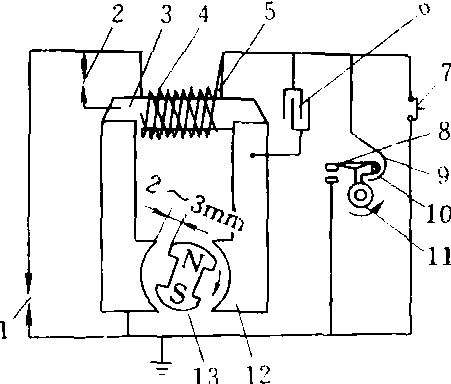

磁电机

1. 火花塞 2. 安全火花间隙 3.铁芯 4.次级线圈 5. 初级线圈 6.电容器 7. 熄火按钮 8. 触点 9.弹簧片 10.触点臂 11. 凸轮 12.蹄铁 13.转子
