真空吸盘

使吸盘与货物表面形成密闭空间，利用真空原理吸住货物的一种装置。吸盘由吊圈、触发开发、面板及橡胶环等几部分组成。通常与起重机配合使用。适用于吸吊各种表面平整、光洁的货物，如钢板、玻璃、塑料、木板、卷筒纸、油桶等。它的主要优点是：吸运安全可靠，装卸实现自动化，效率高，货损少，能耗少以及使用寿命高等。按其结构类型可分为： 无泵式、有泵式和射流式三大类。它的操纵方式有自控、手控和遥控三种。如图示。

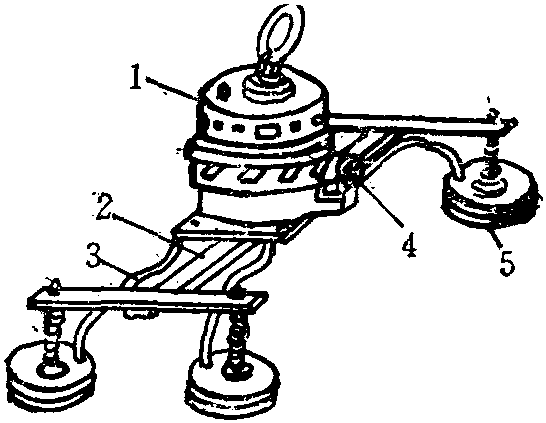

无泵式真空吸盘
1—真空装置； 2—架体； 3—气管；4—压力真空表； 5—吸盘
