电阻应变片strain gage

又称应变片或电阻片。一种非电量电测的传感元件。用来将被测零件或构件的变形（应变）转换成电阻值变化。应变片不仅能测应变，许多机械量或物理量(力、位移、速度、压力等)，都可通过弹性元件和应变建立一定的关系，最后转变成应变片电阻的变化，通过测定电阻变化而测得非电量。由敏感栅、基底和引线等构成。敏感栅是应变片的核心，由具有高电阻率的电阻丝制成，贴在基底上，再由覆盖层盖好，用粗一点的铜丝做引出线。使用时，将它粘贴在试件（弹性元件）表面上，当弹性元件受力变形时，电阻丝与弹性元件同时变形，因而改变了电阻丝的电阻值。测得电阻值的变化，即可测得弹性元件与相关物理量的变化。这种传感元件具有尺寸小、惯性小、贴得牢、便于安装、适应频率范围广等特点，应用较广泛。常用的有丝式、箔式和半导体式3种。丝式又分绕线式和短接式两种。

电阻应变片

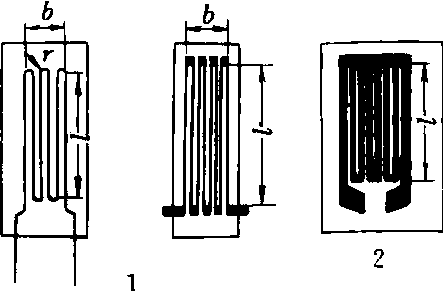

1.金属电阻应变片 2.金属箔式应变片

电阻应变片

一种高电阻率的合金丝制成的器件。用来测量物体的微小应变。测量时将其粘固在物体需测形变的地方，并把它作为电桥的一臂。当物体变形时，应变片随之伸缩而电阻值改变，经电桥测定出对应的应变值。
