牙科模型观测器及观测线

牙科模型观测器 是一种用来确定义齿戴入道的工具。由分析杆、支架和观测台三部分组成(图1)。分析杆能垂直升降，通过横臂与支架相连，且能向各方转动，用以测量模型上基牙、余留牙的轴面和牙嵴组织的倒凹。观测台用以固定模型，是可调节的，能作不同方向的倾斜。观测线 将模型固定在观测台上，选好戴入道后，用带有直边的铅笔沿牙冠轴面最突点所画出的连线，称为观测线。当基牙牙冠有不同程度的倾斜时，观测线的位置也随之改变。观测线将牙冠分为颌向与龈向两个锥形。颌向锥形为牙冠的非倒凹区； 龈向锥形为牙冠的倒凹区。卡环的固定部分(颌支托、卡环体、对抗臂等)应位于非倒凹区； 弹性部分（固位臂的末端）应位于倒凹区。由于各个基牙倾斜的方向和程度不同，因此，画出的观测线也不同。观测线有三种基本类型 (图2):Ⅰ型观测线： 为基牙向缺隙相反方向倾斜时所画出的观测线。此线在基牙的近缺隙侧距颌面远， 非缺隙侧距颌面近，说明近缺隙侧的倒凹区小，而远缺隙侧的倒凹区大。Ⅱ型观测线：为基牙向缺隙方向倾斜时所画出的观测线。此线在近缺隙侧距颌面近，而远缺隙侧距颌面远，说明近缺隙侧的倒凹区大，远缺隙侧的倒凹区小。Ⅲ型观测线： 当基牙呈钟形或向颊舌侧倾斜时所形成的观测线。此线在近缺隙侧和远缺隙侧都距颌面近， 说明缺隙侧和非缺隙侧的倒凹区都较大，而非倒凹区小。各型观测线皆有其相适应的卡环臂。如Ⅰ型观测线宜选用Ⅰ型铸造卡环臂，该卡环的支持、卡抱和固位作用均好。Ⅱ型卡臂如铸造的U、C、I、L等杆形卡臂，则适用于Ⅱ型观测线。该卡环的固位和支持作用好，但稳定作用稍差。Ⅲ型卡臂适用于Ⅲ型观测线，卡臂须用弹性大的合金丝或不锈钢丝弯制。该卡环的支持和固位作用好，但稳定作用较差。

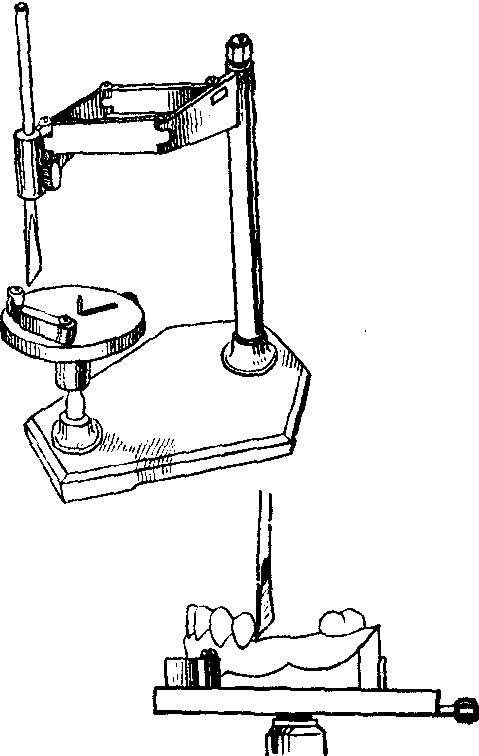

图1 牙科模型观测器

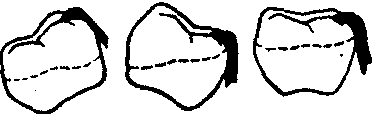

图2 观测线
