国内从80年代中期开始，在一些大专院校开展了数字阀的研究工作。浙江大学于1986年通过了快速开关阀系列的技术鉴定；重庆大学研制的位移式增量数字阀和增量式数字泵(以数字阀控制变量机构的液压泵)已用于生产实际。但至今均尚未形成通用型、商品化的系列产品。

国外对数字阀的研究，以日本较为领先，现已开发出规格齐全、性能稳定的增量式数字压力阀、流量阀和方向流量阀产品，并已广泛应用于工业控制系统中。

快速开关式数字阀，仍处于研究阶段，未见有商品化系列产品。

现简单介绍日产D系列增量式数字阀。

(1)增量式数字压力阀

液压职能符号及元件工作原理见图22．1－5；结构见图22．1－24。

A．型号说明

A．型号说明

A．型号说明

(职能符号见图22．1－9(a))

❶ 名称：数字方向流量控制阀

❷ 规格(见表22．1－7)

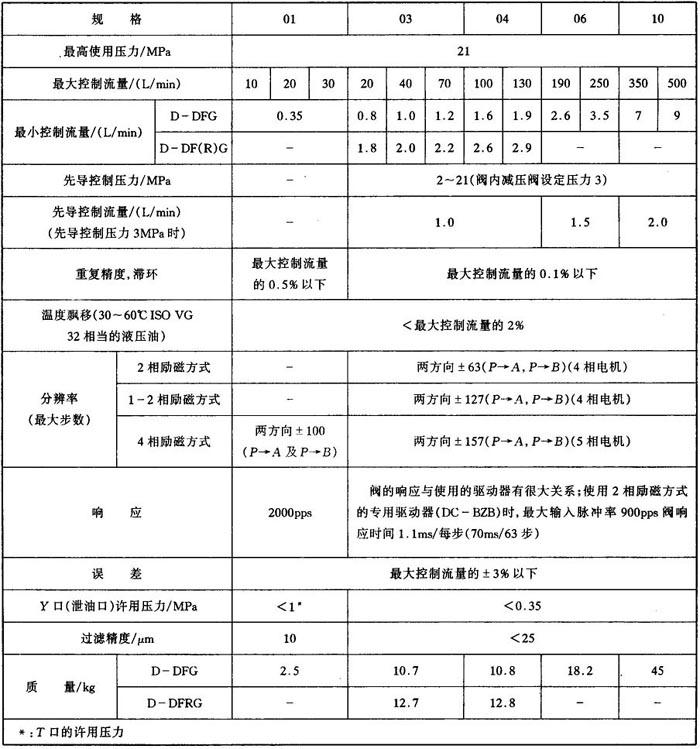

表22．1－7 增量式方向流量阀性能参数

❸ 阀芯形式(中位机能)：Z——O型

❹ 弹簧工作方式：C——弹簧对中型

❺ 最大控制流量(见表22．1－7)

❻ 最大步数：100～100步(5相电机)

❼ 型号

D－DF(R)G－3 1－06－2 C－EX－130－

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ 157－20❾  10

❶ 名称：数字方向流量控制阀

D－DFG——无压力补偿

D—DFRG—溢流型压力补偿式(限于03、01通径)

❷ 工作位数：2——二位

3——三位

❸ 负载传感油口标记：0——无负载传感油口

1——有负载传感油口

❹ 通径(见表22．1－7)

❺ 阀芯形式(中位机能)：Z——O型

❻ 弹簧工作方法：C——弹簧对中型

❼ EX——外腔先导型(内设减压阀)

❽ 最大控制流量(见表22．1－7)

❾ 最大步数

63——±63或±127步(4相电机)

157——±157步(5相电机)

❿ 设计号

B．性能参数(见表22．1－7)
