淤地坝silt arrester

在水土流失严重地区，横筑于沟道，用以拦泥淤地的单坝或坝系工程。它的主要作用是：控制沟底下切、沟壁扩张及沟谷的重力侵蚀；调节径流，合理利用水沙资源，减轻下游水库淤积；拦泥淤成坝地，变荒沟为良田，发展农业生产。
坝系规划 在一条流域中，要实现沟壑川台化，需要建数座或几十座坝，形成一个坝系。坝系规划必须在流域综合治理规划基础上进行，应对干支沟、上下游统一规划，根据沟道大小，比降陡缓，淤地条件及各坝的使用性质，确定打坝数量和建坝顺序。一般要求坝系内，以中小型为基础，以大型主坝为骨干，防洪、灌溉、拦泥淤地和生产的单坝各有侧重，形成大、中、小有机结合，节节拦蓄，分段控制，以充分利用水沙资源，发挥坝系群体的控制作用。建坝顺序根据沟道条件和坡面治理程度而定，在沟道较长，坡面治理较差，径流量大的地区，由上而下修坝，由沟头到沟口，由支沟到干沟逐渐形成坝系；在沟道较短，坡面治理较好，径流量泥沙量不太大的地区，由下而上修坝，下游淤成坝后，再逐渐向上游推进。形成坝系。坝址宜选建在库区开阔，沟底比较平缓，口小肚大的地方，具备布设溢洪道和放水涵管的有利地形；要求地质条件稳定，无地下水渗流；库区淹没损失小；能够就近取材，便于运输与施工。
工程结构 大、中型淤地坝通常由坝体、溢洪道、放水涵管三部分组成；小型淤地坝可由坝体和溢洪道两部分组成。❶坝体。多为均质土坝，亦有土石混合坝、塑性心墙坝和砌石坝。根据因地制宜、就地取材、施工简单、投资少效益高的原则进行选择。土料充足，缺乏水源时，可选用碾压土坝；土料粘粒含量小于20%，有水源保证时，可选用水力冲填坝；土料缺乏，石料充足时，可选用砌石坝或土石混合坝。淤地坝的坝高，由拦泥坝高、滞洪坝高和安全超高三部分组成。坝顶宽度应根据坝高和交通要求确定。无交通要求的土坝顶宽，当坝高小于10米时取2米，坝高10～20米时取2～3米，坝高20～30米时取3～4米。当坝顶有交通要求时，一般双车道顶宽取7米，单车道顶宽取5米。坝坡的陡缓是决定坝体稳定的主要条件之一，应根据坝高、土料和施工方法等确定。通常碾压土坝迎水坡1:1.5～1:2.5，背水坡1:1～1:1.5。
❷溢洪道。多采用开敞式，根据不同的地质条件，可采用陡坡、多级跌水等形式，也可利用天然石坎使洪水自由跌落。宜选建在山坡平缓、开挖量少、排洪畅通、土层坚实耐冲的岸坡上。根据水文资料计算溢洪流量，选定溢洪道形式，确定溢洪道断面。
❸放水涵管。多为无压涵洞和分级卧管，少数也有采用压力管道、竖井等。
施工方法 筑坝材料不同，施工方法也不相同。土坝施工有碾压法和水坠法两种。碾压法是将土料分层填筑、分层碾压的方法修建土坝；水坠法是在水源充足的地方采用，先在筑坝处修筑围埂，再用水枪将土冲刷成高浓度泥浆注入围埂里，由自重脱水固结而成土坝。砌石坝的施工，首先是要建在石质或砂砾石基础上，将表面的覆盖物和破碎风化岩石清除干净。为增加坝体稳定，基础应挖成微向上游倾斜的齿状。干砌石坝的修建，所用石料要平整坚硬，级配要符合要求(大于30千克的石块不小于60%,10～30千克的石块不大于30%,3～10千克的石块不大于5%，小于3千克的石块不小于5%)。坝体要逐层砌筑，石块之间卡紧咬实，不能有松动的石块，层间竖缝互相错开。坝坡和封顶部位用大的坚硬块石，坝坡块石要互压1/2以上，以提高抗冲能力。浆砌石坝修筑，宜先将基础人工凿毛，使坝身与基础紧密结合，砌筑前将石料表面洗刷干净。每层砌石中，先砌角石，再砌镶面石，最后砌坝心。迎水面镶面用50号水泥砂浆砌筑，背水面面石用25号混合砂浆砌筑，填腹石用10号白灰砂浆砌筑，表面勾缝宜用75号水泥砂浆。水泥浆砌石体要进行养护。需要回填的砌石建筑物，灰浆未干时不能回填、震动，更不能过水。
淤地坝管理 根据淤地坝和坝地的特点，在工程管理、养护及坝地耕作利用上，宜注意以下各点： ❶建立健全管理责任制，经常检查，及时维修养护；
❷汛前备足防洪护坝物资器材，要制订防御特大洪水的具体措施；
❸淤积或堵塞的溢洪道，汛前要进行清除；
❹淤地坝背水坡宜密植浅根性多年生草类或灌木，坝坡禁止放牧，坝体不许取土、取石；
❺淤地坝淤积后及时加高坝体，使淤地面积逐步扩大，当坝高达到最终坝高时，建永久性溢洪道；
❻坝地比较阴湿，容易板结，透气性不良，地温低，微生物活动差，可针对这些特点采取适宜的耕作措施；
❼采取有效措施防治坝地盐渍化。

淤地坝silttrap dam,silt retaining dam

在水土流失严重地区，横筑于沟谷中用以拦泥淤地的坝工建筑物。主要作用是滞洪、拦泥、淤地、稳定河床，合理利用水沙资源，变荒沟为良田。这是小流域沟道治理的重要工程措施。一般大中型工程由坝体、泄水洞和溢洪道3部分组成；小型工程由坝体、溢洪道或泄水洞两部分组成。坝体主要为黄土均质坝，也有少量土石混合坝、塑性心墙坝和砌石拱坝。

淤地坝

黄土高原地区水土保持措施之一。在水土流失严重地区横筑于沟道的、用以拦泥淤地的坝工建筑物。主要作用是滞洪、拦泥、淤成坝地，以增加农田面积。

淤地坝

横筑于沟道，用以拦截泥沙淤地的坝工建筑物。淤地坝是黄河中上游水土流失严重地区一项重要的治沟工程措施。主要目的在于滞洪、拦泥、淤地，建设农田，发展农业生产。黄河流域淤地坝已有三四百年的历史，至今陕西、山西等地仍有几百年前的坝地。20世纪后半叶，在黄土高原丘陵沟壑区蔚然成风。70年代水墜法筑坝技术普遍推广后，淤地坝发展更为迅速。到90年代黄土高原共建成淤地坝约14万座，淤地300余万亩。淤地坝多建在毛沟内，坝高一般5米～50米，单坝淤地一二亩到几百亩，多的可达千亩以上。根据集流面积、库容大小及沟道水文等条件确定工程的相关技术指标。集流面积大的淤地坝，由坝体、泄水洞、溢洪道3部分组成，集流面积小的中小型淤地坝，则由坝体、溢洪道或泄水洞两部分组成。淤地坝坝型多为黄土均质坝。淤地坝是小流域综合治理中沟道治理的一项重要工程措施。可防沟床下切、沟岸扩宽、沟谷重力下切，能调节沟道径流，合理利用水沙资源，变荒沟为良田，减轻下游河道、水库淤积。

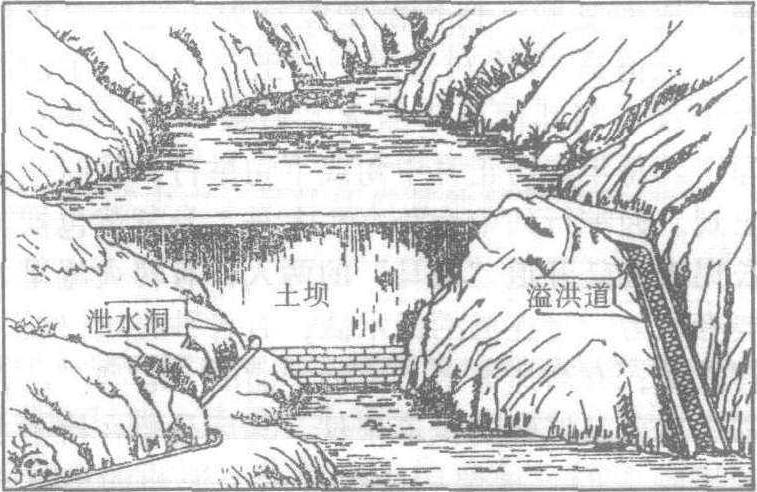

淤地坝三大件示意图
