液力喷头hydrau^lic nozzle

利用液泵提供的压力使药液雾化并喷射出形成雾流的组件。是应用最广的一种喷雾喷头。用于液力喷雾机，雾滴的体积中值直径为100～400微米，属于常量喷雾范围。
美国的洛德曼(E.G.Lodeman)早在1896年就阐述了液力喷头成雾的原理，提出了切向进液及旋水片空心圆锥雾喷头、可调圆锥雾喷头、扇形雾喷头以及导流喷头等最原始的结构。后来在此基础上逐步发展成为多种多样的液力喷头，其中有的喷头可以调节流量、喷雾角、射程、雾量分布等性能参数，称为可调节式喷头。喷头还可以有单喷头、双喷头、三喷头、四喷头等形式。但大体上可分为非风送式和风送式两大类。
非风送式液力喷头 单纯依靠液体压力输送雾滴。根据喷出雾流的形状可分为圆锥雾、扇形雾和圆柱雾三种喷头。其中以圆锥雾喷头使用较为普遍。
圆锥雾喷头 由进水孔、旋水室和喷头片三部分组成。若改变进水孔的倾角、形状和数目，以及旋水室的组合形式，可形成多种结构的圆锥雾喷头，如旋水片式、切向进液式、旋水芯式等(图1)。形成的雾滴较细、喷雾量较小，适用于喷洒杀虫剂和杀菌剂，亦可用于叶面喷洒除草剂。单孔式喷头雾滴较粗、射程较远，主要用于远射喷枪。此外，还有一种单孔式圆锥雾喷头，液流由圆柱形喷孔直接喷射，其雾流由于周围空气的介入而逐步扩大，成为极小圆锥角的雾流。
圆锥雾喷头按雾滴喷落在平面上的分布情况，又有空心圆锥雾喷头和实心圆锥雾喷头之分。空心圆锥雾喷头是在与喷头轴线相垂直的平面上沉积的雾滴密集成环状，中间由于空气芯的原因，无雾滴或只有甚少的雾滴。实心圆锥雾喷头在与喷头轴线相垂直的平面上，沉积的雾滴为圆形平面分布。除单孔式外，多属于空心圆锥雾喷头。圆锥雾喷头的喷雾量、喷雾角、雾化性能取决于进水孔的尺寸、倾角和旋水室的尺寸、喷头片喷孔直径及构造。在中国农业上应用的喷头片喷孔直径分别为0.5、0.7、1.0、1.3、1.6、1.8、2.0、2.5毫米等。

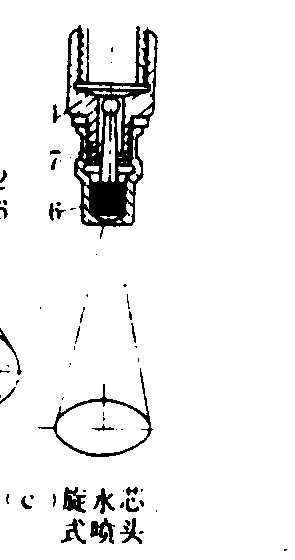

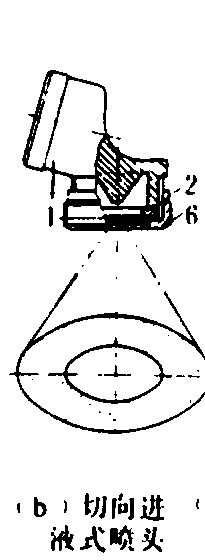

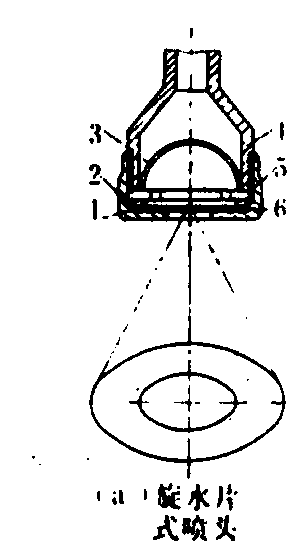

图1 圆锥雾喷头

1.喷头片； 2.垫圈； 3.滤网； 4.喷头体；5.旋水片；6.喷头帽；7.旋水芯

扇形雾喷头 与圆锥雾喷头相比较，雾滴较粗，在相似条件下的雾流分布范围较窄，但定量定向控制性能较好，能较精确地洒施药液，其结构形式有狭缝式、导流式、液流撞击式等(图2)。其中以狭缝式应用最广。

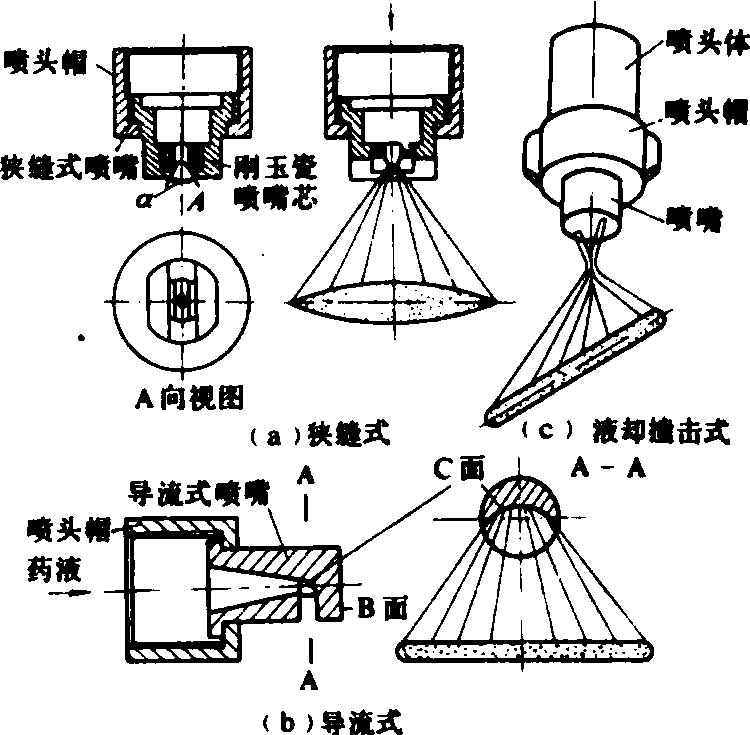

图2 扇形雾喷头

导流式扇形雾喷头一般使用压力为40～120千帕，液体由一圆形孔口喷出，冲向一具有弯曲面的反射体上，能产生较宽的扇形喷雾。液流撞击式喷头是从喷嘴处射出二束射流相撞击，形成扇形雾。这两种类型的扇形雾喷头雾化性能较差，雾滴粗，喷量大，多用于喷洒除草剂。
狭缝式扇形雾喷头孔口窄小并呈椭圆形，液体以扁平扇形薄膜自孔口喷出，与大气撞击而破碎成为扇形雾流。喷孔位置在喷头中央的狭缝式喷头，喷出的雾量沿喷幅的分布状况有正态形与均匀形两种；喷孔位置在喷头一侧的狭缝式喷头，雾量分布呈远射状，并有单侧和双侧两种喷洒形式，其工作压力一般为300千帕；工作压力为150～200千帕的低压狭缝式喷头，其雾量分布近似正态形。中国生产的狭缝式扇形雾喷头系列见下表。

狭缝式扇形雾喷头系列

编 号	喷嘴型号		外套 颜色	不同压力下的喷雾量(毫升/分)
	60 系列	110 系列		100 千帕	200 千帕	300 千帕	400 千帕	500 千帕
2 3 4 5 6 7 8 9 10	6006 6008 6012 6017 6024 6034 6048 6068 6096	11006 11008 11012 11017 11024 11034 11048 11068 11096	黄 粉红 大红 绿 蓝 灰 黑 白 棕	346 491 693 981 1 386 1 963 2 771 3 926 5 543	490 694 978 1 388 1 960 2 776 3 919 5 552 7 838	600 850 1 200 1 700 2 400 3 400 4 800 6 800 9 600	693 981 1 386 1 963 2 771 3 926 5 543 7 852 11 085	725 1 097 1 549 2 195 3 098 4 389 6 197 8 879 12 393

表中2～4号喷头用于喷洒杀虫剂和杀菌剂；2～5号用于除草剂叶面喷洒；2号还可用于喷洒生长调节剂；4～8号用于除草剂土壤处理；7～10号用于喷施液肥。
圆柱雾喷头 利用限流片（或限流体）限止液体流速，由较大的喷孔（一个或数个）流出形成圆柱雾流的液力喷头。其结构如图3。
风送式液力喷头 将喷头安装在风机喷口的中央或周围，使雾流中的雾滴在气流作用下得以二次雾化，并输送到目标物上。具有雾滴较非风送式喷头细、覆盖均匀、穿透性较好等特点，用于枝叶茂密的果树，效果较好。
按照风机喷口的形状和所安装液力喷头的数量及位置，可分为单头和多头圆锥雾喷口、扇形雾喷口等类型。形成气流的风机是雾滴二次雾化的能量来源，一般用轴流式和离心式等风机。

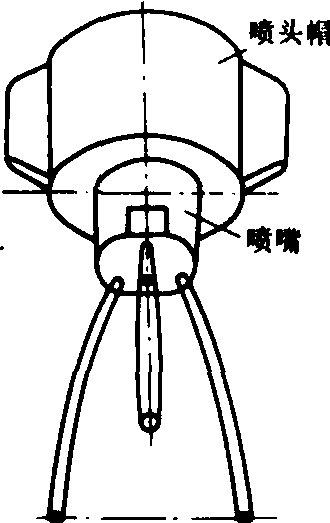

图3 圆柱雾喷头
