交会法转绘

---

利用距离交会或辐射交会的方法，将野外航片调绘与补测的成果转绘到底图上的一种转绘方法。

(1)距离交会法适用于地面平坦，航片倾角不大，图件较新，地类界线不复杂的地区。这种方法应用的是一般测量中的前方交会法的原理。与补测方法中的距离交会法相类似。补测时交会距离取之于实地，转绘时则取之于航片。

但由于航片上各部分比例尺不统一，因此要借助于航片平均比例尺。该方法的作业步骤为：
❶ 求算航片平均比例尺；
❷ 绘制楔形比例尺；
❸ 地物点的交会。(2)辐射交会法适用于转绘地物较少，地形起伏较大的地区。其基本原理是，在相邻航片上同一地物点的辐射方向保持了实地地物与摄影中心点的相互关系，航片上投影差(像点位移)总是存在于由像片中心点发出的射线上。

基于上述原理，该方法可以为地物点定位。其作业步骤为：

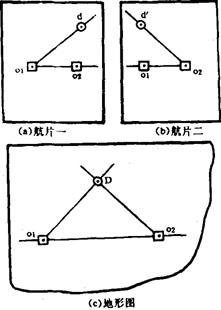

❶ 在相邻两张航片上各刺出其辐射中心及四个控制点。分别蒙上透明纸，绘出从辐射中心到控制点的辐射方向线；
❷ 在地形图上找到各航片辐射中心在地形图上相对的点位；
❸ 再将透明纸蒙在航片上绘出各待转绘地物点的辐射线；
❹ 将透明纸同时置于地形图上，同辐射中心一一重合，且辐射中心连线也重合。这时o₁d辐射线与o₂d′辐射线必交于一点。

该点即为d点在地形图上的点位D。依此转绘各地物点。
