测点作图法

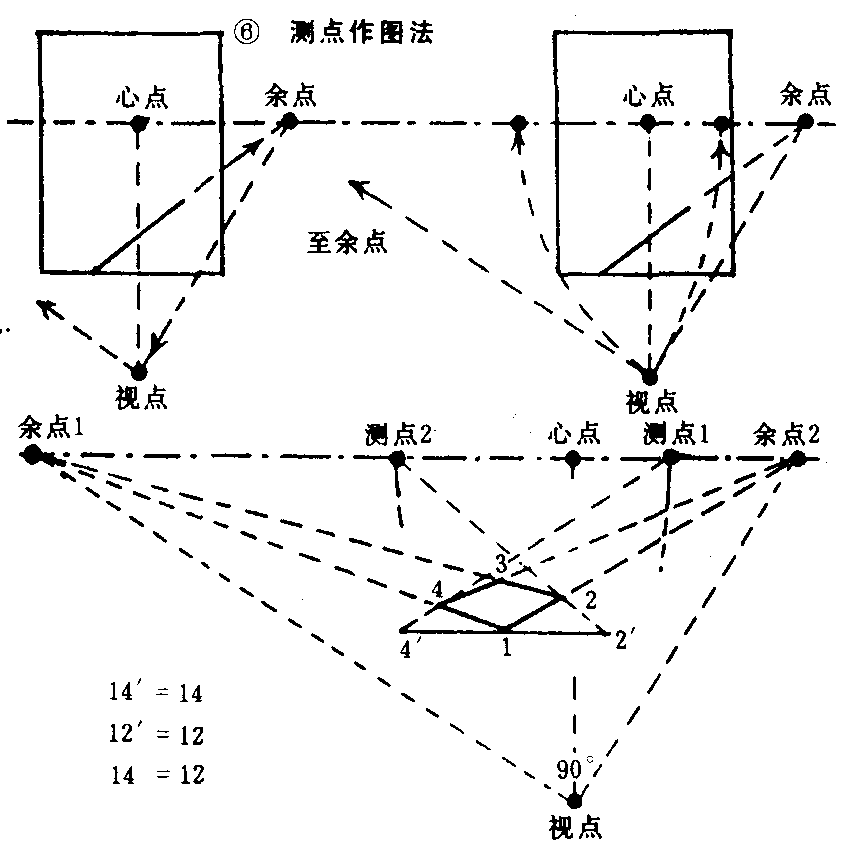

用测点求透视长度和点的作图法。作图时先确定画面上所需的方向如1、2，把1、2线延长至视平线得余点1′再连视点、余点，求得1、2的实际角度，又在视点作90°线与视平线相交得余点2，分别将余点1、余点2至视点的长度为半径转移至视平线得测点1、测点2，再把实际长度量在基线上，各连测点，便可求得所需的长度和点，又连消灭点得交点，各点相连便得透视形。依照此法可画各种形状的透视图(见图3
❻)。

测点作图法Cedian zuotu fa

利用测点进行作图的方法。
❶先画视点确定左右消灭点和测点。
❷在1点画线消灭两余点，在基线确定实际长度（任意所需长度）1—2′,1—3′。各连测点交于消灭线得2、3点，再画余点消灭线相交于4，把1、2、3、4相连便是所求的透视形。此法可画任意角度透视 (图5
❷)。
