水锤泵hydraulic ram

以具有落差的水流为动力，利用水锤作用来提水的机械。又称水击扬水机。水锤又称水击，是封闭管道内水的流动突然受阻停止时，管内发生的压力强烈波动现象。其瞬时压力最大值可达正常值的几十倍，称为水锤压力。

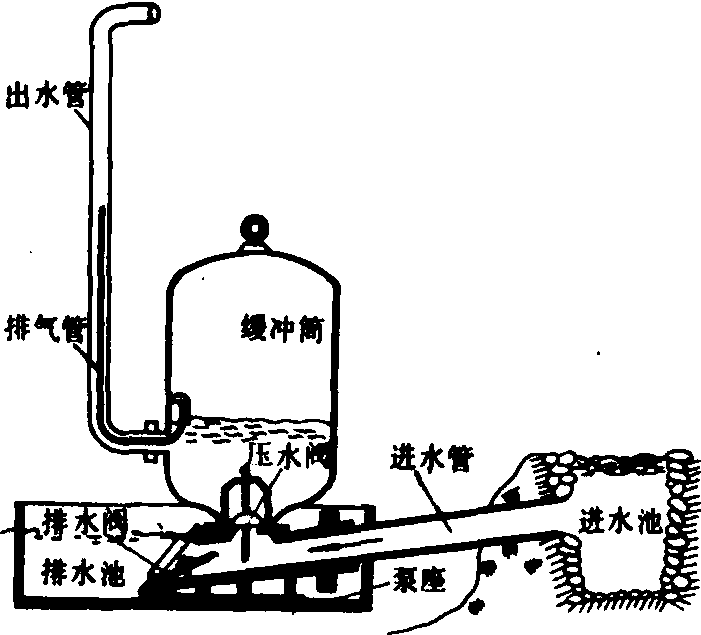

水锤泵的结构和工作过程如图所示。水由进水池经进水管、泵座流道、排水阀、排水池下泄。当水流速度增大到足够大时，排水阀被迫关闭，从而产生水锤。在水锤压力作用下，压力阀被顶开，水高速冲入缓冲筒内。同时，泵座流道内一部分水向进水管回流，于是泵座流道内产生一定的真空。在压差和自重的作用下，压水阀关闭，排水阀打开。这样，水又从高水位的进水池经进水管往下流，重复上述过程，如此循环，水锤泵就不断自动扬水。

水锤泵工作过程示意图

水锤泵是1772年英国钟表师赫尔斯特发明的。法国、苏联、日本以及中国的部分地区生产使用较多。水锤泵适于小水力资源的利用。泵的进水管径多为100～300毫米，适用水头0.5～6米，扬水高度为水头的5～30倍，每分钟的冲击次数大多为10～40次，泵效率20～88%，寿命长，管理方便，节能省工。在有条件的地区、值得推广使用。

水锤泵hydraulic ram

又称水击扬水机、冲击式扬水机。利用水力冲击阀扳产生的水锤压力进行抽水的水力机械。由冲击阀、进水阀、空气室、机座、进水管及出水管组成。具有结构简单，能利用溪涧水流，无需消耗其他能源的优点；但也有出水量较小、耗用优质钢材较多的缺点。

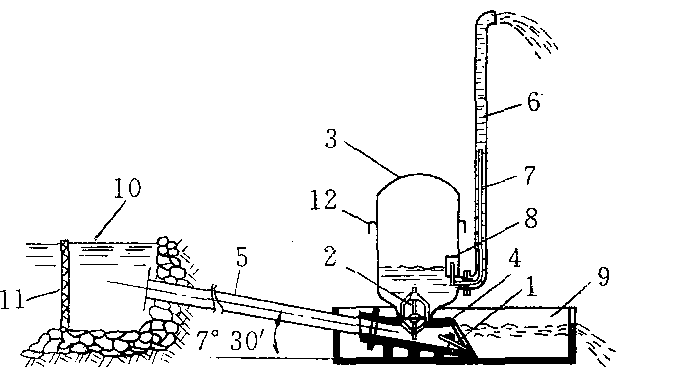

水锤泵

1. 冲击阀 2.进水阀 3. 空气室 4.机座 5.进水管 6. 出水管 7.放气细管 8.排气罩 9.排水池 10. 进水池 11. 滤栅 12. 吊钩
