水环式真空泵waterring vaccumpump

靠偏心安装的星形叶轮旋转时形成的水环进行抽气、形成真空的水力机械。依靠偏心安装的叶轮旋转，把机械能传递给工作液体，形成水环。水环与叶片间的空腔的容积发生周期性的变化，使气体周期性地降低或升高，致使空气不断被吸入或排出。大、中型水泵站常用真空泵排除水泵进水管和泵壳内的空气，形成水泵吸水的初始条件，使水泵运行。

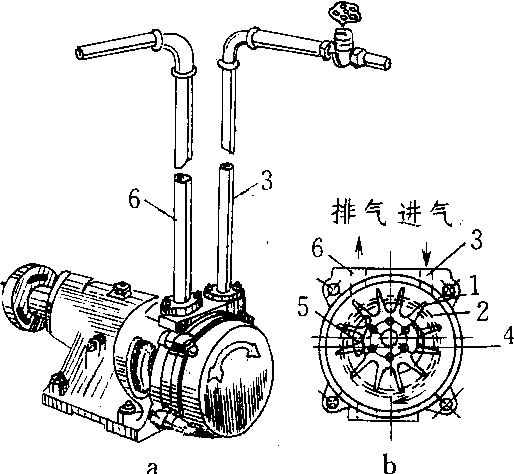

真空泵外形与构造

a.外形 b. 剖面

1.叶轮 2. 水环 3. 进气管 4.进气口 5.排气口 6.排气管

水环式真空泵

利用偏心安装的叶轮和旋转液环改变工作容积而抽排气体的一种泵，是真空泵的一种。
