水力式土壤蒸发器shuilishi turang zhengfaqihydraulic soil eva porimeter

根据流体静力学的原理，称量蒸发器内土体重量的变化来确定土壤蒸发量的仪器。主要包括蒸发器、浮沉系统和测量装置三部分（如图）。仪器分为小型和大型两种。
小型的蒸发器截面积为0.2米²，高150厘米。大型的内筒截面为5米²，高200厘米（如图）。大型蒸发器漂浮在圆形钢筋水泥的水池中，漂浮系统是一个环形浮筒，它与蒸发筒的外套相连接，蒸发器及其外套、浮筒都是用钢板焊成的。测量装置是水位跟踪测微器，可以遥测和自动显示。此外还有汇集地表径流的水槽和其它附属装备等。仪器在测定地段上安装后，必须使蒸发器在水槽中保持稳定的漂浮状态，并确定其校准系数K，即浮沉部分在水槽中水位垂直总位移1mm所需要的负荷量(g)。每次观测用测微器分别记录浮沉部分在水槽中所处的位置和水槽中的水位。大量降水后也还要观测渗水量。观测时段内、以毫米为单位的蒸发量：

式中 P₁、P2分别为先后两次校准时的负荷量(g);H₁、H₂分别为表示浮沉部分位置的测微器的两次读数，h₁、h₂则分别为表示水槽水位的水位表的两次读数； S为蒸发器内筒截面积（平方毫米）;R为观测段内的降水量（毫米）; Z为集水器内相应的渗水量。
这种仪器测量精度高，小型的可达0.1毫米，大型的可达0.01毫米。因此每天若观测数次，可测定蒸发量的日变化。一般每天观测一次（日落后或日出前），可获得日蒸发量。该测量系统可遥测和自动记录。蒸发器的容积大，可不换土而使器内和周围作物的土壤状态保持一致。它既可以测定各种作物的农田蒸散量，还可以测定各种自然下垫面的蒸发量，甚至可用来测定林木的蒸散量。

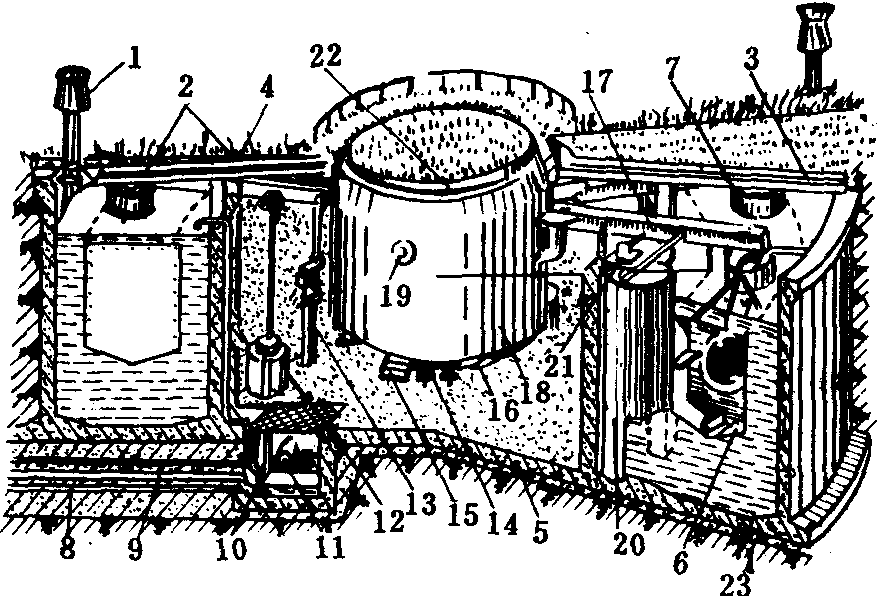

水力式土壤蒸发器

1.通风管；2.盖板；3.顶梁；4.梁的支柱；5.环形钢筋水泥水池；6.环形浮子； 7.浮子颈部；8.汇流管；9.水池的加水管；10.应急汇流管；11.环形水池旁的汇流管；12.平衡配重；13.指示器；14.收集地表和地下径流的器皿；15.电温度表感应元件；16.环状集水管；17.接合支撑臂；18.蒸发筒外套；19.半轴；20.浮子自记仪圆筒；21.负载自记仪22.汇集地表径流的水槽；23.水池下的基土
