气力喷头pneumatic nozzle

利用高速气流的动能使液体分散成细小雾滴雾流的装置。用于低量喷雾和常温烟雾的气力喷雾机。有的气力喷头是利用机动车辆排出的废气使液体雾化。
气力喷头分为内混式和外混式两种。内混式是使气流与液流在喷头内相混合而使液体雾化，其雾滴体积中值直径在50微米以下，一般为10～25微米，最小可达2～5微米，成为常温烟雾。但由于气流和液流的流量比不易控制，雾滴大小较难掌握。外混式是使气流与从喷嘴喷出后的液流相混合，由于高速气流形成的文氏管效应，在喷孔处形成负压，液体被吸入气流中，并被高速气流撞击破碎成细小的雾滴，其体积中值直径为50～100微米，形成低量喷雾雾流。改变液流和气流的流量比，可改变雾滴大小。如增加雾流量和减少气流量则雾滴增大，反之则雾滴变小。

外混式气力喷头

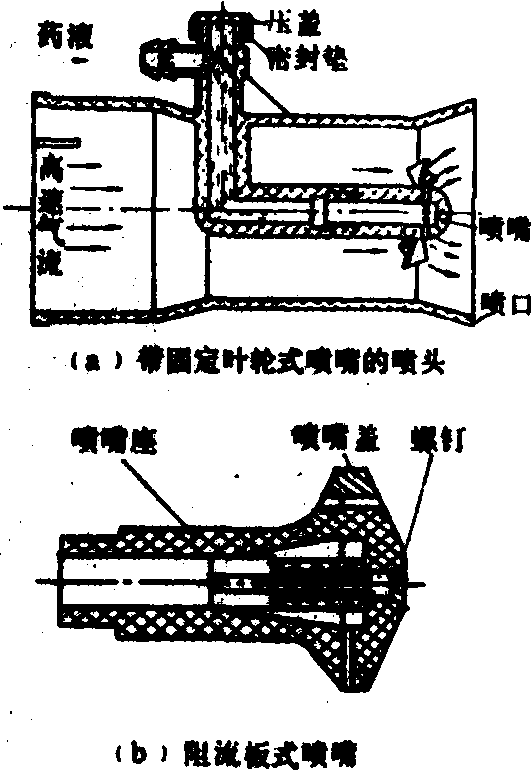

外混式气力喷头可配用多种喷嘴，如固定叶轮式、阻流板式、导风式、撞击板式等。如图为背负式机动喷雾机上配用的外混式气力喷头及两种喷嘴的结构。固定叶轮式喷嘴装有8个叶片的叶轮，每个叶片扭曲成一定角度，喷孔位于叶片背面，孔径一般为8毫米，共8个孔。高速气流撞击在叶轮上，产生气体涡流，将叶轮上来自8个喷孔的液流分散成液膜，进而由高速气流将液膜破碎成细小雾滴。阻流板式喷嘴由喷嘴座和喷嘴盖组成，用螺钉固定。有8个导风孔和8个喷液孔。喷嘴座迎风面成锥形，其作用是使流道面积减小，增加气流速度。其工作原理和固定叶轮式喷嘴基本相同。所不同的是利用部分高速气流撞击8个导风孔产生气体涡流，将药液预先分散成液膜。阻流板式喷嘴的喷幅较宽，但雾滴较粗。
外混式气力喷头可用于需要对枝叶渗透性较高的田间作业，如果树、水稻等作物的防治，也可用于温室及大棚内喷药以及卫生、防疫等场合使用。带固定叶轮式喷嘴的外混式气力喷头还可应用于喷洒微量制剂。
