横面QRS向量环transverse plane QRS loop

指QRS空间向量环在横面上的投影。横面QRS向量环常呈三角形或椭圆形。其初始向量多指向右前方，少数指向左前方；终末向量位于右后方或后方，位于右后的面积应小于总面积的20%。经环在Ⅰ～Ⅳ象限，环体开始从左侧转向右前方，以后又转向左后方。故在V₁导联轴上的投影开始在正侧，呈现一正向r波，以后逆钟转向左后，投影在V₁导联轴的负侧，出现一负向S波，从而横面QRS向量环在V₁导联轴上的投影呈rS波。QRS最大向量指向左方，在正、负30^o之间(-10^o左右)，其振幅≤2mV。在正常人中约99%为逆钟向运转，只有1%呈“8”字形运转。其初始向量及最大QRS向量的方位及运转方向的临床意义及鉴别要点见下表。

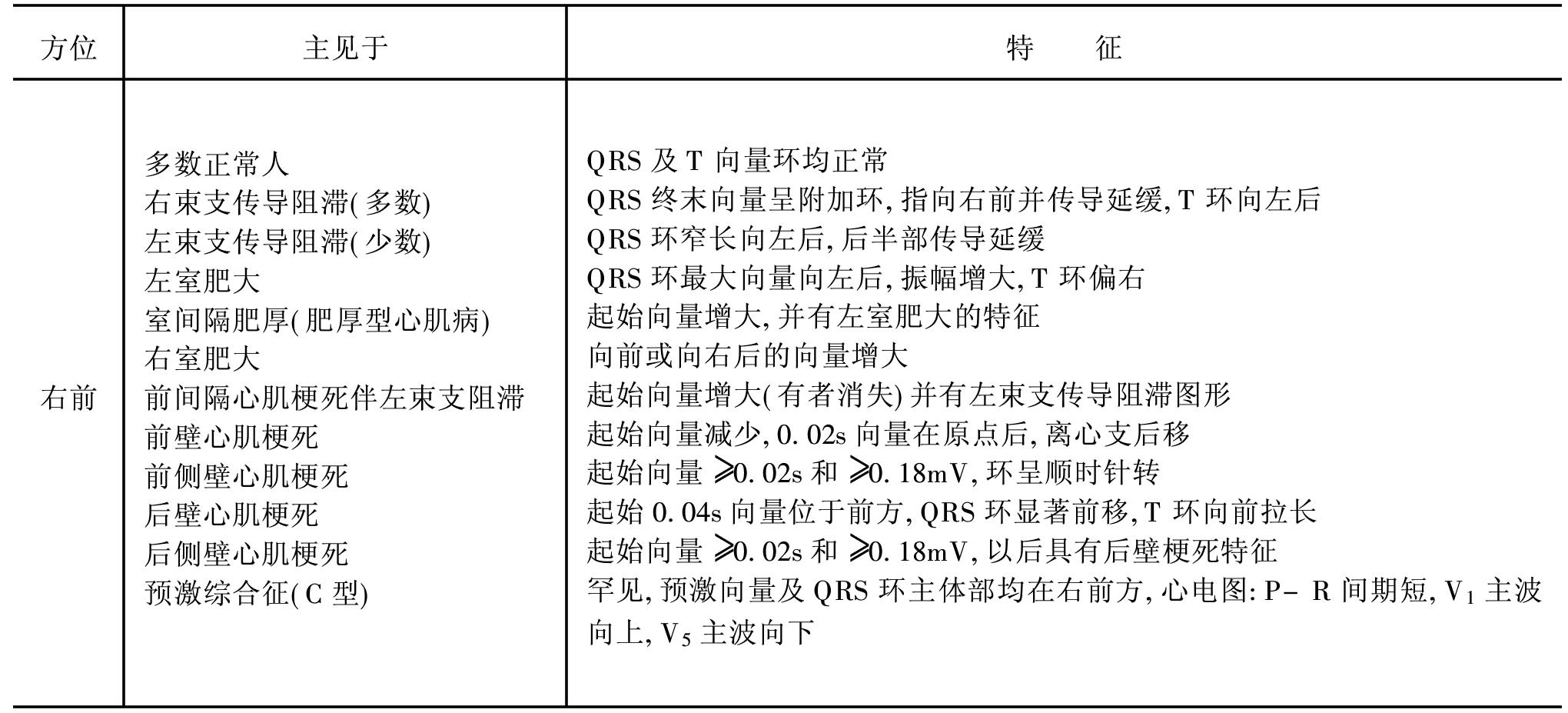

横面QRS起始向量鉴别要点

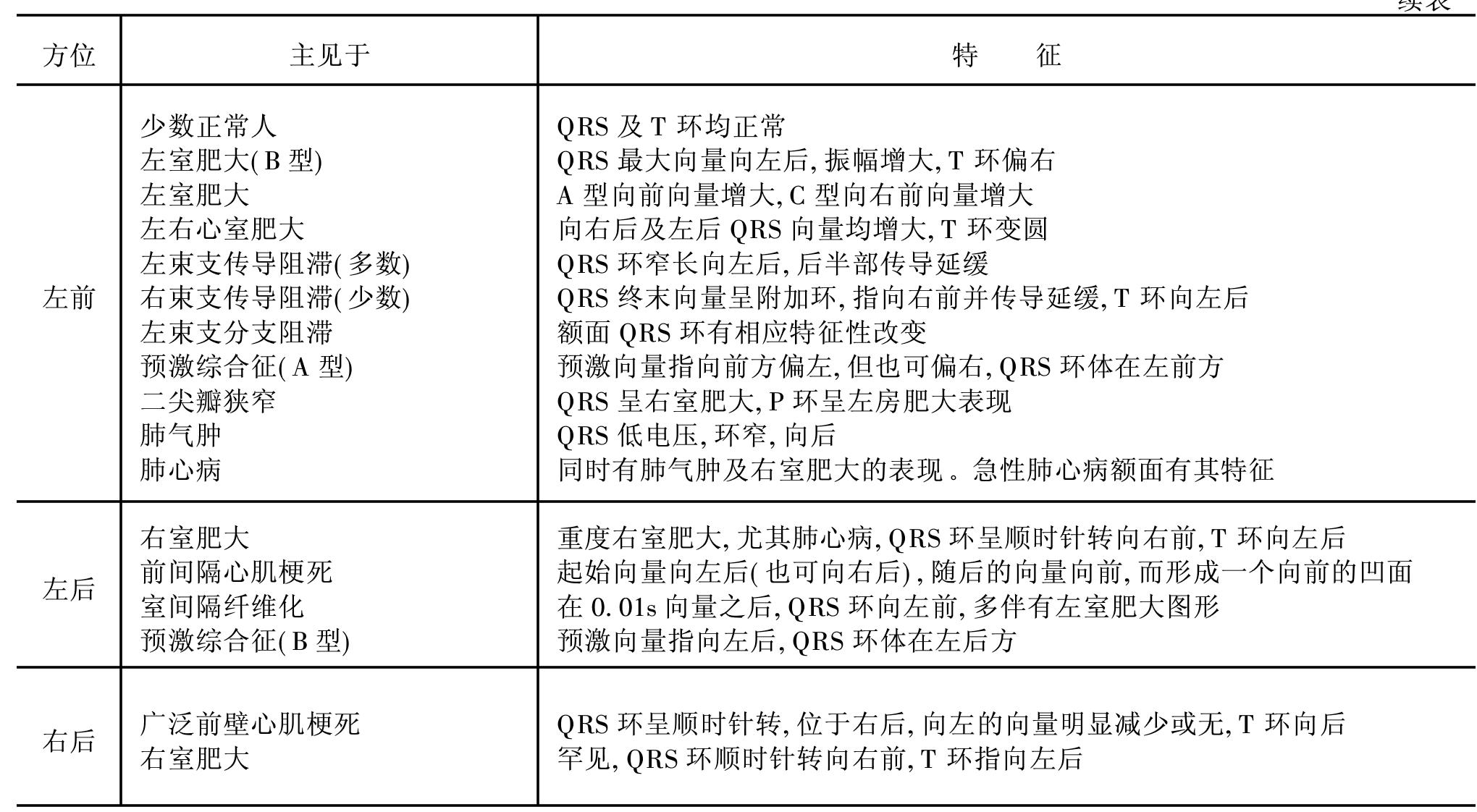

续表

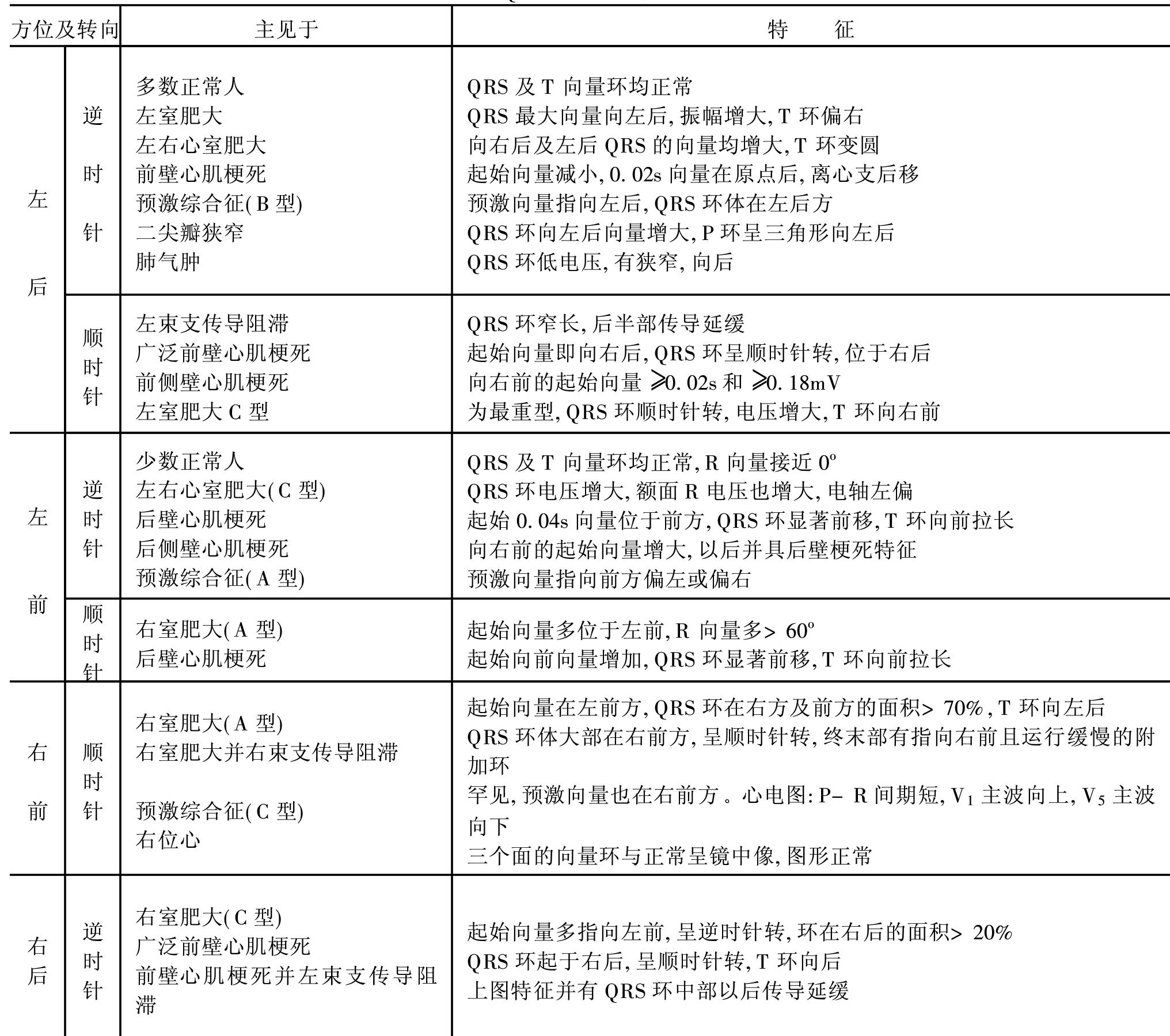

横面最大QRS向量的方位及运转方向
