横道网络图

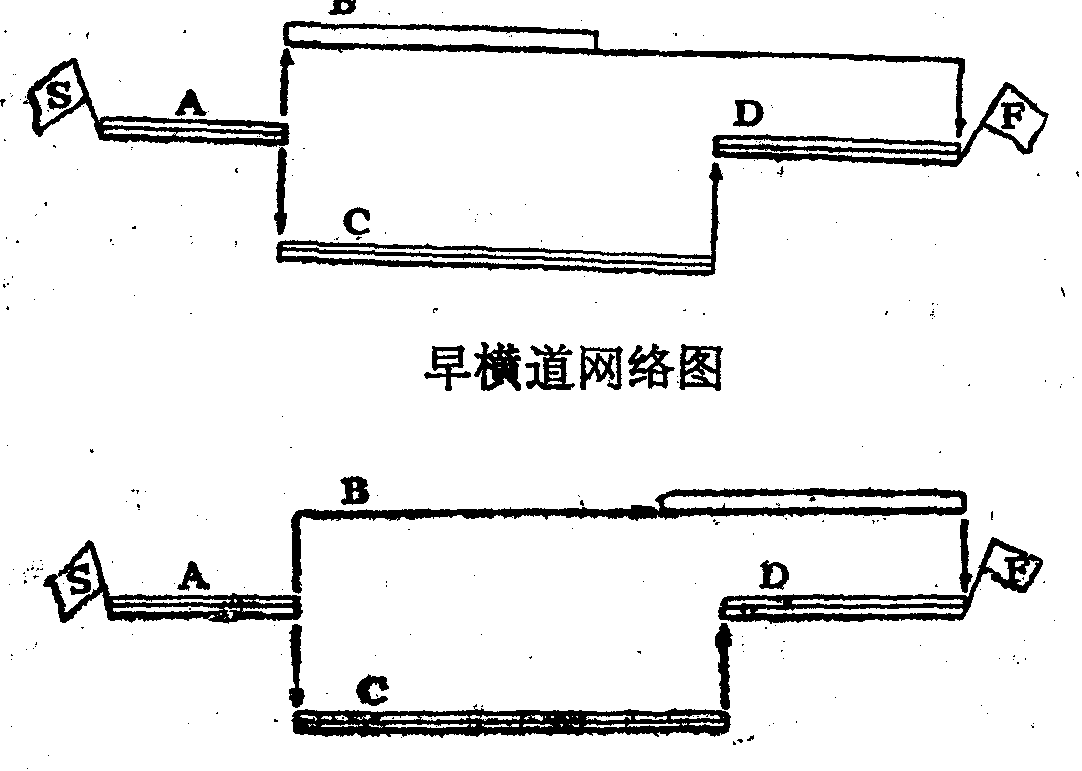

单代号时间坐标网络图的一种表现形式，其优点是直观、清晰，不需进行时间参数的计算，容易为人们所接受。所有工作都处于最早可能开始状态下的横道网络图叫早横道网络图； 所有工作都处于最迟必须结束状态下的横道网络图叫迟横道网络图。工作用长方条形表示，方条的长度就是该工作的延续时间，工作间的联系线用水平和垂直的细实线表示，水平线段的长度就是两工作间的时间间隔，用△表示。在早横道网络图中，工作早自由时差等于该工作与其诸紧后工作所形成的时间间隔中的最小值； 在迟横道网络图中，工作迟自由时差等于该工作与其诸紧前工作所形成的时间间隔中的最小值。总时差则需早、迟横道网络图对照来确定，即等于最迟必须开始时间与最早必须开始时间之间的差值。关键线路亦可从图上直接求得： 在早横道网络图中，无水平联系线与网络终点相联的工作为关键工作（用三横线长条表示），凡是只有垂直联系线与关键工作相连的工作必为关键工作，如是逐次向网络始节点点方向推移而找出全部关键工作。在迟横道网络图中，则需从网络始节点开始逐次向网络终节点方向推移，而找出全部关键工作。

迟横道网络图
