柱面透镜zhumian toujing

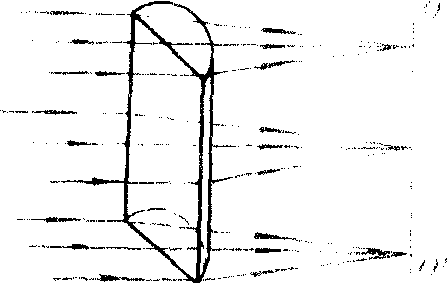

至少有一个折射面是圆柱面的透镜。由母线平行的两个柱面、或一个柱面和一个平面、一个柱面和一个球面组成的透镜，都是柱面透镜。柱面透镜和普通透镜不同，不是轴对称的。因此对它的成像情况要进行分析。对于 一个面为平面的柱面透镜（如图所示），可以顺光线的行进方向从两个截面来考察：一个是平行于母线的截面，它是 一个平行透明板，不会聚光线，平行光束经此截面不改变方向平行射出；另一个是垂直于母线的截面，它是一个凸透镜（或凹透镜），平行光束被会聚（或发散）为一点。这样平行光束经柱面透镜后，会聚成平行于母线的直线。若是一个表面为球面的柱面透镜，则平行于母线的截面也有会聚（或发散）的作用。柱面透镜可以矫正散光眼。在西尼玛斯珂普系统宽银幕电影中，摄影时，在镜头上加一个柱面透镜做成的变形附加镜，使水平像缩小一半，而竖直长度不变，于是在普通大小的画面上得到狭长的变形影像；放映时，在普通电影放映机上也装一个变形附加镜，使水平影像放大一倍，而竖直长度不变，达到宽银幕的效果。由于可以充分利用普通电影放映机，所以是目前的多种宽银幕电影中最为流行的。
