板式热交换器banshi rejiaohuan-qi

间壁式热交换器中较为新型的一类热交换器。这类设备是以平行板面组成热交换面为其主要特征。它有各种形式，目前化学工业中较为常用的有螺旋板式和平板式热交换器。

图1 螺旋板式热交换器

螺旋板式热交换器是由两张条形平行金属板卷曲成两条螺旋形通道，螺旋板两端覆以盖板组合而成。热流体与冷流体分别在金属板两侧旋转流动，通过板壁进行热交换过程 (见图1) 。
平板式热交换器是由多层金属薄板叠合而成，板与板之间四周垫有密封垫圈，使两板之间构成密闭的空隙。板两侧通过板角上圆孔构成通道，分别流动冷热两种流体。两种流体通过板壁进行热交换过程。为了强化传热过程，平板通常压制成各种形式的波纹(见图2)。
这类热交换器由于板间距离可以很小，可以提高流体流速使传热速度增大，并且具有较大的换热面积。平板式又可将板面制成各种波纹形，使传热效果进一步提高。螺旋式构造较平板式复杂，平板式装拆方便，又可通过增减金属板数，方便地增减传热面积，因此，近年来平板式热交换器的使用日益增多。这类热交换器的主要缺点是操作压力不宜过高，板两侧流体压力差也不能太大。

外形　板面　示意流程

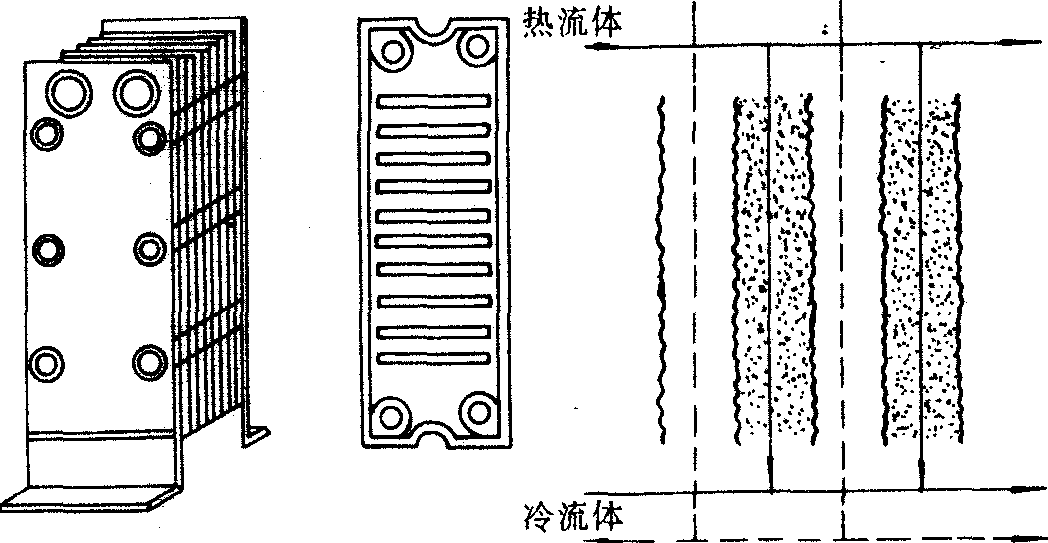

图2 平板式热交换器
