板式塔banshita

在塔内，气体以鼓泡方式通过液体层，两相接触面为分散的气泡表面。这种接触方式通常是在分层的塔板上逐级进行的，因此，工业上称为板式塔。它属鼓泡接触设备。

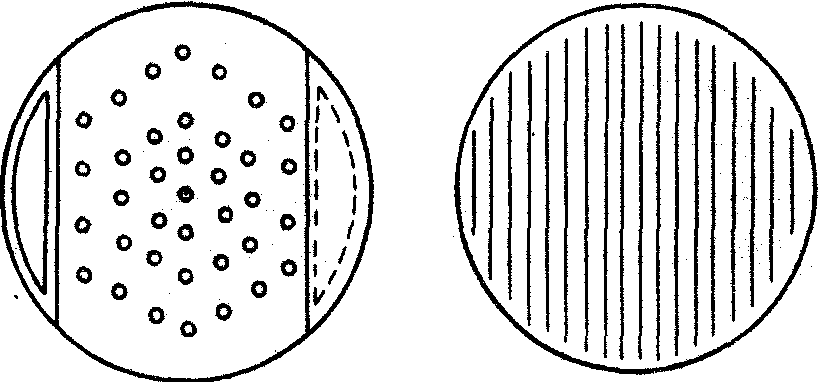

溢流式筛孔塔板　淋降式栅板塔板

图1 筛板塔

板式塔主要由塔体和塔板组成。塔板具有多种形式，其基本构件为气体分布元件和液体溢流装置。溢流装置的作用是保证液体逐层沿塔板顺畅地下流，并在塔板上维持一定高度的液层和一定的停留时间，使气液两相在塔板上有足够时间充分接触。气体分布元件的作用是将下层塔板上升的气体均匀分散在液层之中，使气液两相充分密切接触。板式塔的各种形式主要是按气体分布元件的结构特征来区分。目前工业上常用的板式塔主要有筛板塔、泡罩塔和浮阀塔等。
筛板塔是利用多孔或栅状筛板作为气体分布元件。气体由下而上经过筛板上的孔，被分散成气泡通过液层。液体则利用溢流装置在塔板上维持一定的液层高度，并逐层向下流动。图1为筛板塔的原理结构示意图。筛板塔在气速不高的状况下操作时，气液两相以鼓泡方式进行接触。若在较高气速下操作，则塔板上将形成泡沫状态，工业上称之为泡沫塔。泡沫状态与鼓泡状态相比较，具有更大的气液接触面积，并且气液两相接触面不断更新，使传热或传质过程得到强化。若筛板塔取消溢流装置，液体直接由筛孔淋降而下，并利用气体作用在塔板上维持一定液层高度，工业上称这种结构的筛板塔为淋降式筛板塔 （或称穿流式筛板塔） 。

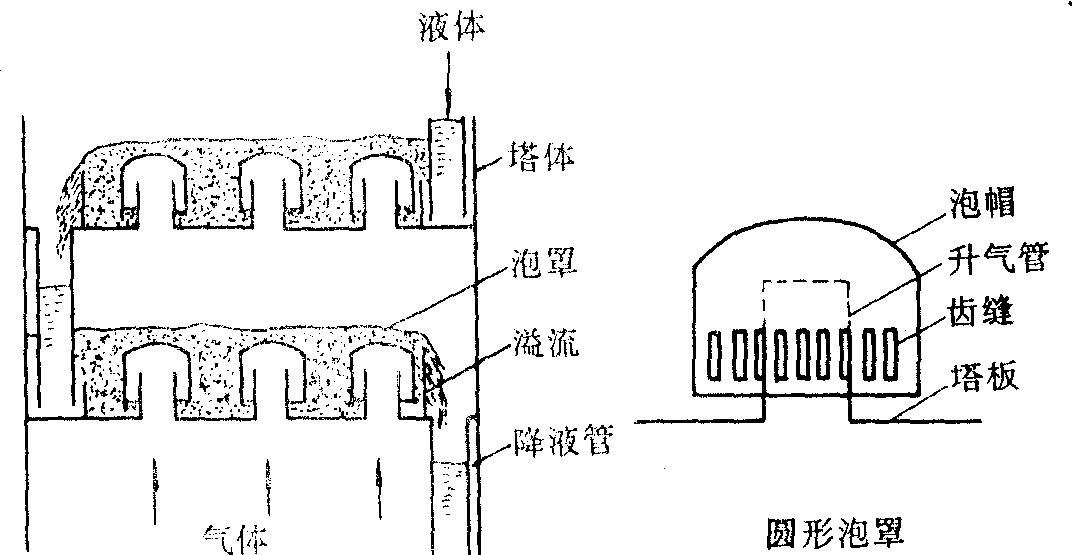

泡罩塔是以泡罩作为气体分布元件，泡罩有多种形式，最常用的是圆形泡罩和条形泡罩。泡罩由升气管和泡帽两部分构成(见图2)。升气管固定在塔板上，其高度略高于溢流堰高度。泡帽覆盖于升气管上方，其下缘开有齿缝或条缝用于分散气体。气体沿升气管上升，遇泡帽折回向下流动，经泡帽下缘的齿缝被分散成气泡，与塔板上液体相接触。液体利用溢流装置逐层下降流动。工业设备中，每块塔板上有的只装有一个大型泡罩，有的则装有几个到几百个小型泡罩。例如，纯碱工业中的碳酸化塔就属于前者，主要为了便于清洗固体沉淀物； 在石油化工业和化学工业中，为了使气体分布均匀，提高过程效率，则多采用多泡罩装置。

图2 泡 罩 塔

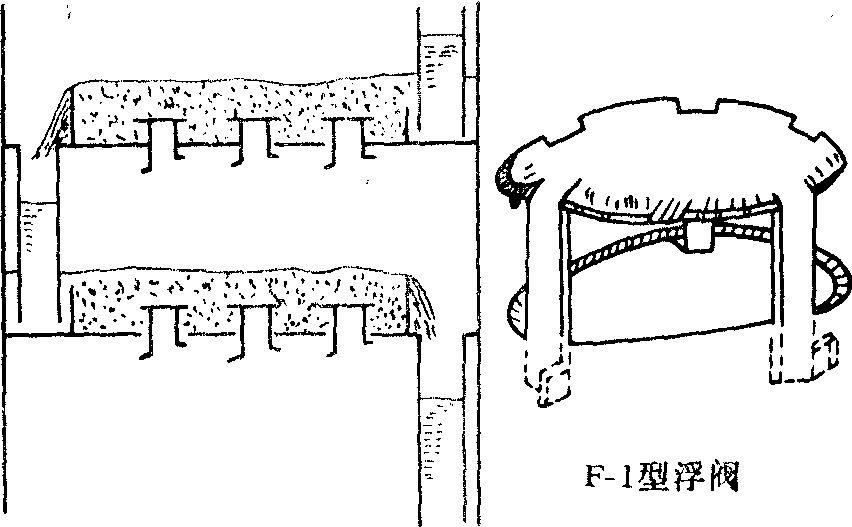

浮阀塔以浮阀作为气体分布元件。浮阀具有各种型号，主要是由 一个可以上下浮动的浮阀置于塔板上的阀孔之上所构成。图3所示的为目前国内常用的F—1型浮阀，它由圆盘形阀片和3条支脚组成，气体由下而上通过圆形阀孔，经浮阀分散于塔板上液层之中。随着气体流量变化，依靠浮阀上下浮动来改变气体通道截面积的大小，以保证气体通过液层具有稳定良好的接触状态。浮阀塔较泡罩塔具有生产能力大，造价低，在较大的气体流量变化范围内能保持较高的效率之优点。近年来，浮阀塔的应用日益广泛。

图3 浮 阀 塔
