木材压缩wood compressing

对软化状态的木材进行加压变形，并使之定型的加工过程。木材压缩工艺用于制造压缩木、木材层积塑料和具有浮雕效果的模压装饰件。压缩木有较高的强度和耐磨性，易于胶合，可用一般木工机床进行切削加工。它可用作某些有色金属及其他材料的代用品，制造各种机器的轴承、轴瓦、织布梭子和梭子滑板、刹车块等。模压装饰使用于家具和建筑构件。
木材压缩方法 可分为单轴压缩、回形压缩和液体静力压缩（全面压缩）3种（见图）。❶单轴压缩时只在一个方向（通常为横纤维方向）上对木材加压。单轴压缩又可分为均匀压缩和不均匀压缩。单轴均匀压缩法用于制造织布梭子、轴承的毛料。
❷回形压缩时，压力垂直于木块的纵向轴并作用于整个表面。该法便于压缩圆柱形木材，制造轴瓦。
❸液体静力压缩法利用不能渗透到细胞腔和管孔中的液体进行加压。在压力锅中进行。

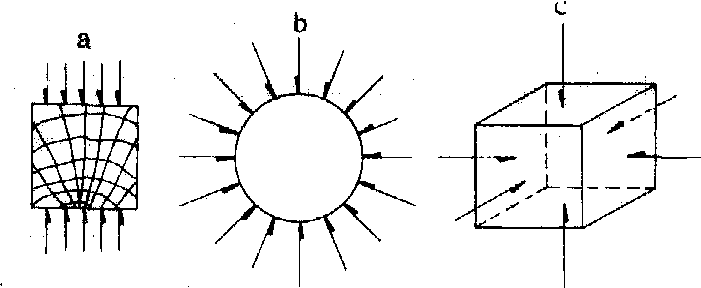

压缩图式
a.单轴压缩；b.回形压缩；c.液体静力压缩

木材压缩工艺 通常包括毛料准备、软化处理、压缩和干燥定型等工序。典型的木材压缩工艺过程如下：
单轴压缩 又分为木材预热和预先汽蒸两种。❶木材预热后的单轴均匀压缩工艺是：将含水率为8～10%的木材先压缩10%；通过压模对初步压缩的木材加热1.5～2小时，使中心温度为90～95℃；用20～30兆帕的单位压力将木材压缩45～50%（含初压缩值），加压时间约10～20分钟；继续加热1小时，使木材中心温度达95～105℃；冷却到40～50℃；卸模，取出压缩木。
❷木材预先汽蒸后的单轴均匀压缩工艺是：先汽蒸木材，使其中心温度达85～90℃；将木材压缩45～50%；进行干燥使其含水率达6～8%；冷却到30～40℃；卸模。
回形压缩 工艺过程是：汽蒸木材使其中心温度达85～90℃→圆柱形木材在压模中压缩→将被压缩木材（连同模具）干燥到含水率8～10%→卸模→圆柱形压缩木冷却到30～40℃，室温下放置24小时，使其含水率均匀。
木材层积塑料 用浸渍酚醛树脂胶的旋切单板，在高温高压下压制成的板材或成型零件。工艺过程为：单板旋制→将单板干燥到4～8%→干单板浸渍在酚醛树脂中，要求单板吸收干树脂量为16～24%→干燥浸胶单板→组坯和热压→锯边。浸醇溶性酚醛树脂时，干燥温度不高于75℃，浸水溶性酚醛树脂时干燥温度不高于90℃，浸胶单板干燥后的树脂固化率不大于2%。压力为15兆帕，加压时间按每毫米板坯厚需6分钟进行计算。装板时热压板温度为40～50℃，热压板最高温度为145～150℃，卸板时温度为40～50℃。
浮雕装饰件的模压加工 利用带图案的金属压模在热压机中进行，也可用辊筒压模进行，工件在辊筒和工作台间通过时连续地压出图案。热压参数根据木材树种、受压木材的纤维方向、木材断面类型（弦向或径向）、装饰件表面轮廓的深浅和木材塑化处理状况等因素确定。模压工艺规程为：木材含水率8～12%；热压温度120～200℃，压力1～15兆帕，热压时间2～10分钟。
