时间垂直剖面图time vertical cross section chart

表达某一测站上空天气和天气系统随时间演变过程的图。常取时间为横坐标，高度或气压的对数值为纵坐标。图中填写某一测站不同时间的各高度上的气象要素和物理量。主要是气温、比湿、位温、风向、风速、散度、涡度等。视研究目的，通常在一张图上选用1～3个要素或物理量，绘制其等值线，即可了解某一测站上空大气状态随时间的变化情况，可分析某一天气系统的高度和经过测站的时间；某一种天气(如降雨、降温)出现前高空温度场、湿度场、风场的变化特点等。附图中填绘的是风向、风速，图中一条竖线为分析出来的东风波位置，表示东风波是在7月1日08时到2日08时之间经过测站的，它的高度位于5～10 km。

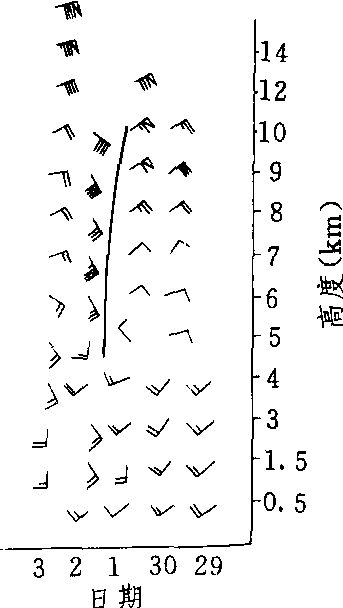

1958年6月29日～7月3日08时广州高空风剖面图
