中央处理器

---

中央处理器(CPU)是可编程序控制器的核心，一般由控制器、运算器和寄存器组成。CPU通过地址总线、数据总线和控制总线与存储器、I／O接口相连接，将各输入端的状态信息读入，并按用户程序进行处理后，控制与各输出端相连的被控对象。PC主要采用通用微处理器、单片机或位微处理器作为CPU。通用微处理器常用的有8位、16位和32位机，如Z80A、8085、8086、6502、M6800、M6809、M68000、M68010、M68020、NS16032、IAX432等。单片机常用的有8501、8031、8039、8049等。位微处理器常用的是4位双极型处理器，有AMD2900系列或MC2900系列芯片。在小型PC中，多数采用8位微处理器和单片机。一般中型PC，多数为字处理器和位处理器的双微处理器系统。其中，字处理器为主处理器，采用16位机或8位单片机；位处理器为从微处理器。通常将字处理器和位处理器和RAM等做成CPU模板，其结构如图8．6－4所示。从图中的基本结构可以看出，CPU模板包括操作系统所需要的内部EPROM和RAM，，以及一定的用户所需要的内部RAM、扩展EPROM和RAM、操作显示、时钟与控制、总线接口、编程器接口等单元。

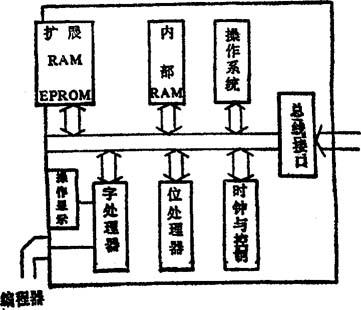

图8．6－4 中型PC的CPU模板基本结构在大型PC中，多数采用高速的位微处理器及多CPU系统，字处理器都由16位或32位机实现。
