旋耕机rotary tiller

驱动型耕耘机械的一种。由动力驱动旋耕刀辊进行耕整地作业。旋耕机的发展在英、美等国已有一百多年的历史，早期是由3～4千瓦内燃机驱动，主要用于庭园耕作，到20世纪40年代逐渐扩展到大田作业。
旋耕机用旋耕刀辊上的刀齿切土，耕后田地的表土细碎平整，可直接播种，还可将各种肥料如厩肥、泥炭、绿肥、石灰等较均匀地混入土中。一次作业即能达到精耕细作的多项要求。在旱地和水稻田使用旋耕机主要是用来破碎铧式犁耕后未能松散的垡块。也用来浅耕灭茬。种植蔬菜作物时则用以整备精细的种床和苗床，便于播种和幼苗移栽。旋耕机用于庭园可以一次完成精细耕作，使用方便。在牧草地使用旋耕机可将草根切碎，便于重新播种。中国已有与不同功率拖拉机配套的多种旋耕机用于水田和旱田耕作。
类型与结构 旋耕机按其刀齿的工作方式分为横轴式（卧式）和立轴式两类。横轴式一般用于表层耕作，立轴式则可进行深耕。但立轴式旋耕机的使用远不如横轴式的普遍，一般所称的旋耕机多指横轴式。
横轴式旋耕机的结构如图1。刀辊水平横置，刀辊轴与机器前进方向垂直。刀辊的旋转方向一般是与拖拉机轮子转向相同，旋耕刀由地表向下切土，刀齿切土时土壤对刀辊的反作用力有利于机组前进。刀辊的旋转方向与拖拉机轮子转向相反的旋耕机称为反转旋耕机。它的旋耕刀从沟底向上切土。一般说来反转旋耕机的切削阻力较小， 当耕深大于旋耕刀的回转半径时， 消耗的功率也较小， 但耕深较浅时有较多土块向机器的前方抛掷。利用反转旋耕原理制成的埋青机(图2)可将生长茂密的绿肥切断并埋于土中， 效果良好。

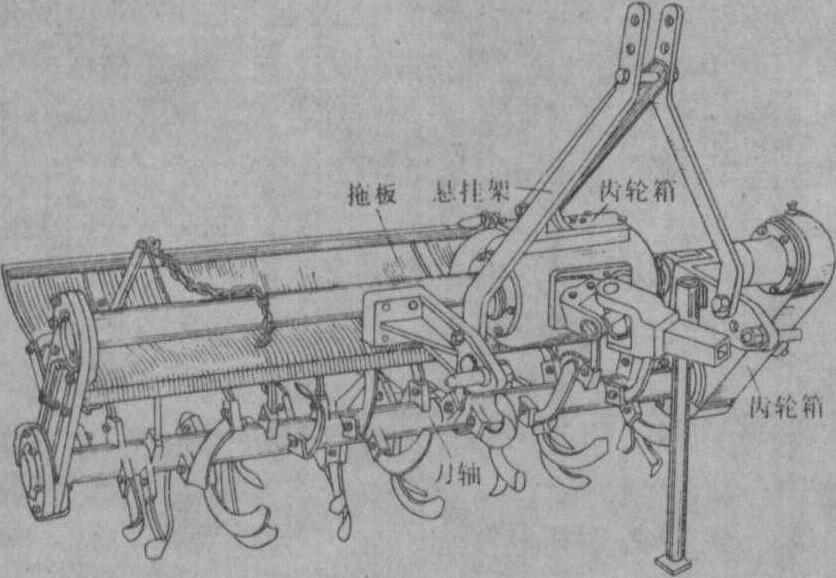

图1 横轴式旋耕机（悬挂式）

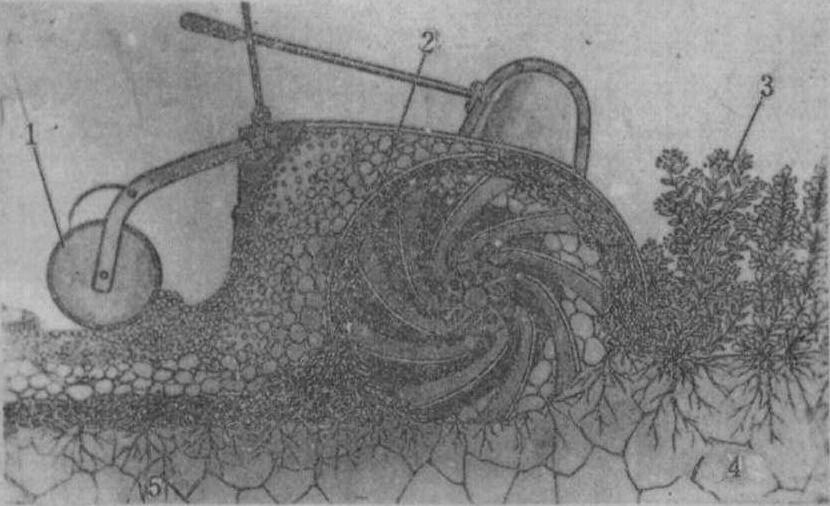

图2 埋青机工作示意图

1.压实辊 2.挡草网 3.绿肥 4.未耕地 5.已耕地

工作原理 如图3所示。刀齿边作回转运动边随机组前进，刀齿将土垡切下后向后方抛出，抛出的土块撞击罩壳和拖板后，碎成更为细小的土块落下。旋耕刀齿切下的土垡未撞碎时为月牙形，其形状和尺寸取决于旋耕刀端点的线速度和机组前进速度的比值。常用旋耕刀轴转速为190～280转/分，机组前进速度为0.5～0.85米/秒。

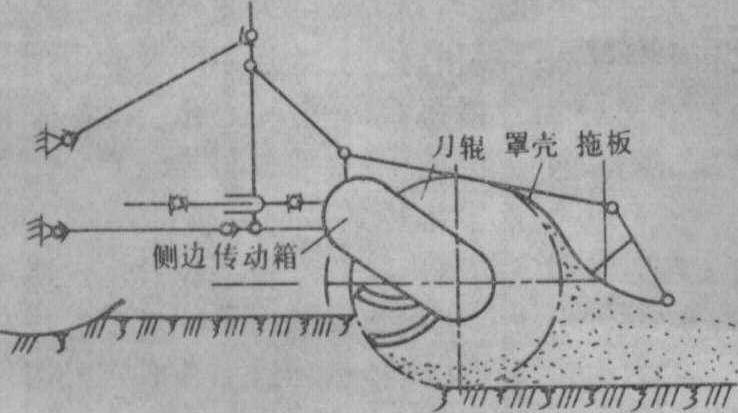

图3 横轴式正转旋耕机工作过程示意图

工作部件 由旋耕刀、刀座（或刀盘）与刀辊轴组成，旋耕刀安装在刀辊轴的刀座或刀盘上。每个刀座装一把刀，而一个刀盘可装2～4把刀。刀辊轴由拖拉机动力输出轴通过齿轮或链传动机构驱动。
横轴式旋耕机的旋耕刀有多种类型，用得较多的是凿形刀、弯刀和直角形刀。❶凿形刀有较好的入土性能，主要起挖掘土壤的作用，作业功耗较少，但易缠草。适用于没有草根的沙质土壤。
❷弯刀的刀刃有正切刃和侧切刃两部分，刀刃工作时，有滑切作用且不易挂草。对水稻田、绿肥地以及潮湿粘重土壤有很好的效果。
❸直角形刀横刃和侧刃两部分夹角≥90°，横刃较长，有较好的砍切能力。
❹弧型刀，刀面呈弧形，功能与弯刀相近，但刀面较宽，寿命较长。
❺沼泽刀的正切刃呈圆弧形，主要用于耕作沼泽地和草地。有较强的切断能力，不挂草。此外，还有弹簧齿爪式、圆棍式等其他形式的旋耕刀。
旋耕刀在刀轴上的排列方式，直接影响传动力矩的变化、机组行驶稳定性和耕作质量。旋耕刀通常按多头螺旋线排列，刀辊每转过一定角度就有一把刀入土，使扭矩较为均衡，减少扭矩波动幅度；尽量使刀轴上左刀和右刀交替入土，以保持机组工作时的直线性和减少对刀辊轴承的侧向力；每一纵向切割小区内几把刀的切土量力求相近，保证碎土质量；尽可能增大轴向相邻两把刀间夹角，以避免堵塞。
传动系统布置 旋耕机通常有中间传动和侧边传动两种形式(图4)。中间传动由万向节传动轴和中间齿轮箱组成。中间齿轮箱位于左、右两段刀辊的中间。这种传动型式的旋耕机作业时，齿轮箱下方会产生漏耕地带，需安装消除漏耕装置。侧边传动由万向节传动轴、中间齿轮箱（位于刀辊的前方）和侧边齿轮箱（或侧边链传动箱）组成。侧边齿轮箱位于刀辊的侧端，整个刀辊为一连续整体，不存在漏耕地带。但这种刀辊的工作幅宽不能太大，适用窄幅旋耕机。

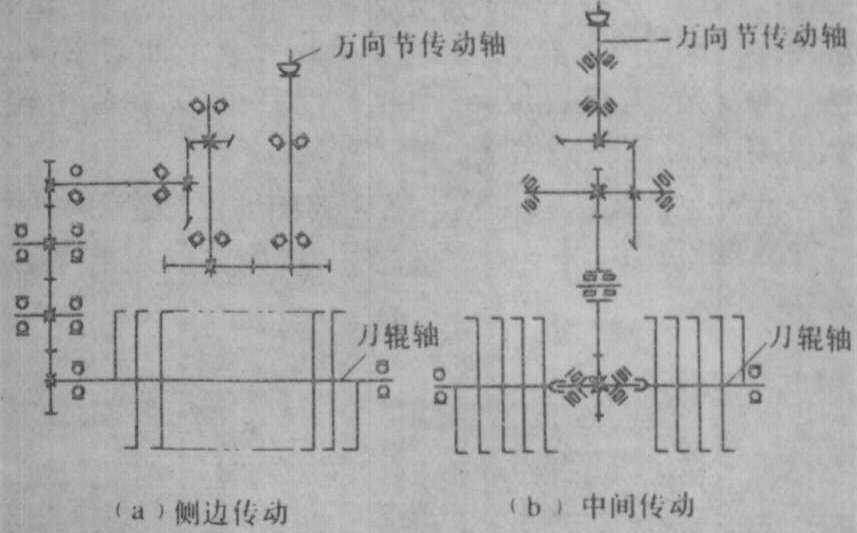

图4 旋耕机的传动

旋耕机的选用 旋耕机的合理使用应考虑：❶耕幅以大于拖拉机后轮外侧宽度为好。这样，旋耕机能对称地配置在拖拉机后面，可以避免偏牵引，操作较平稳，又可适应各种耕作方法的作业(如右、左回转，套耕等)。
❷挂结方式，选用三点悬挂的旋耕机，便于与多种拖拉机挂结作业。用直接联接的旋耕机只能与指定的拖拉机配套，挂接不便。
❸传动型式，一般说来齿轮传动的可靠性比链传动的好，使用寿命长，但重量较大。

旋耕机rotavator

一种用动力驱动切碎土壤的耕作机械。利用拖拉机的动力输出轴带动旋耕刀铣切土壤，并向后方抛土、碎土。碎土能力强，耕后地表平整、松软，一次作业便能达到耕耙作业要求，因而能减少作业次数，有利于抢农时和提高工效。适用于熟地的旱耕和水耕，对盐碱地和新垦地的浅耕灭茬以及牧场草地的浅耕再生作业也有良好的效果。旋耕机型式很多，按工作原理，可分为铣削式和挖掘式两类，前者如卧式旋耕机、立式旋耕机、旋转锹、埋青机；后者如茶园翻耕机和深翻锄。按照与拖拉机连接方式，可分为直接连接式、牵引式和悬挂式3类。

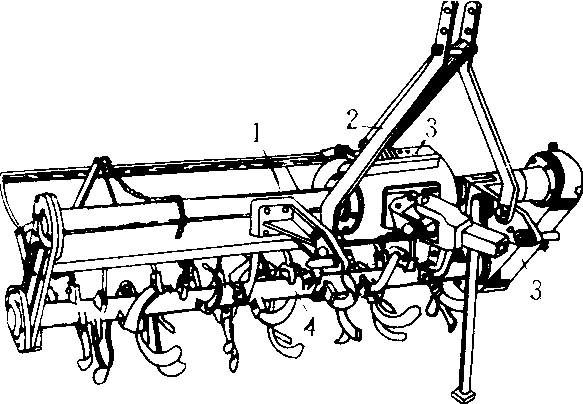

横轴式旋耕机（悬挂式）

1.拖板 2. 悬挂架 3. 齿轮箱 4. 刀轴

旋耕机

由动力驱动切碎土壤的耕作机具。出现于18世纪，主要用于庭园耕作。20世纪40年代后开始应用于大田作业。按刀齿的工作方式可分为横轴式和立轴式2种。按与拖拉机的连接方式分为直接连接式、牵引连接式和悬挂式3种。一般耕深12～16 cm。中国1998年拥有与大中型拖拉机配套的旋耕机19.03万部，与小型拖拉机配套的旋耕机有182.13万部。
