施粒机具granular pesticide applicator

施撒粒剂农药的植保机具。
发展简况 20世纪50年代，粒剂农药在美国开始使用后，由于粒剂农药具有药效持续期较长，对环境污染少，喷撒效率高，对作物、害虫天敌和人畜安全，以及针对目标物着落性较好等优点，一些国家相继研制并推广使用了各种施粒机。70年代以来，美、英、日等国生产了手动的、机动的施粒机及与拖拉机配套的施粒机具。美国还采用了航空施粒装置，而日本以喷雾喷粉喷粒多用机配用多孔长塑料薄膜管喷撒粒剂更为普及。中国在60年代曾推广过简易颗粒撒布器，1977年以后，在山东、辽宁等省推广了手持式粒剂点施器，台湾省在70年代开始生产机动施粒机。
类型 按机具的使用动力可分为人力的、机动的、拖拉机配套的施粒机及航空施粒装置。按作业方式可分为穴施、苗行施撒、行间施撒、全面施撒及针对作物的特定部位施撒等类型。此外，还可分为专用型或与其他作业如整地、播种、移植、插秧、中耕等进行联合作业的机型等。
人力施粒器 有三种形式：❶手持式施粒器。利用粒剂的重力施布粒剂，又称人力重力施粒器。使用时，开关启闭管式容器下端的粒剂排出口，由一个锥面体调节粒剂排量，可以间断地或连续地图1 手摇粒剂撒布器 施粒。主要用于单株作物根部的点处理及选择性杂草的防除。

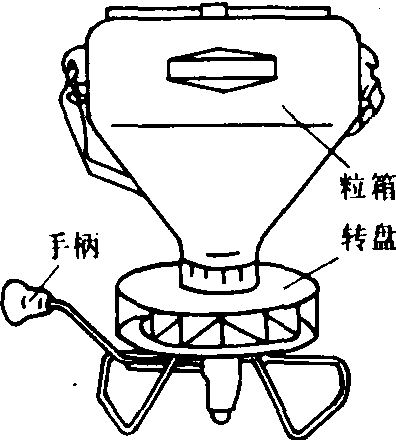

❷手摇粒剂撒布器。结构如图1，转动手柄驱动带叶片的转盘旋转，将从粒箱落入转盘的粒剂撒布出去。主要用于全面撒施，并可用于施撒种子及肥料。
❸手持式粒剂点施器。粒箱为一小圆筒，筒的底部装有推杆和活门。施粒时，手持圆筒对着玉米心叶，揿压推杆便可使粒剂落下，用于防治玉米螟。

机动施粒机 大多采用离心式风机吹送粒剂的方式。有专用型及喷雾喷粉喷粒兼用型，其工作原理见喷雾喷粉机，气流输粒原理与气流输粉原理相似。兼用型只需换装喷粒用的零部件及喷粒头或喷粒管，即可喷撒粒剂。
拖拉机配套的施粒机 图2为拖拉机悬挂式施粒机。粒箱底部装有槽轮式排粒轮，由地轮驱动。利用离心式风机输出的气流输送粒剂并提高粒剂撒布的均匀性。粒剂经过喷头喷出。有些拖拉机配套的施粒机带开沟器及覆土器。有的施粒装置可附装在其他作业机具上进行联合作业。

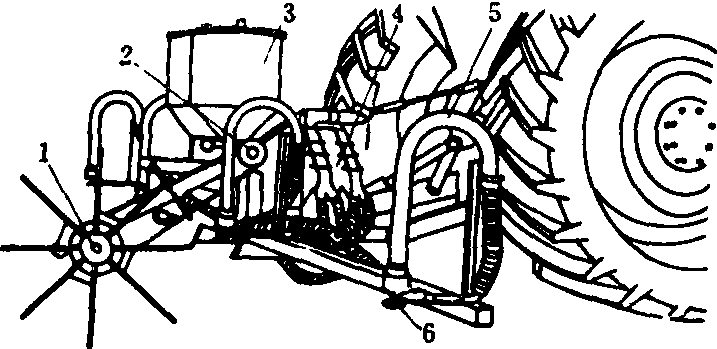

图2 拖拉机悬挂式施粒机

1.地轮； 2.排粒轮驱动轴； 3.粒箱； 4.风机； 5.输粒管； 6.喷粒头及撞击板

航空施粒装置 有利用高速气流或利用转筒或转盘施布粒剂等类型。

---

施粒机具granule applicators

施撒颗粒剂农药的施药机具。使用粒剂农药药效持续期长，对环境污染较少，对农作物和人畜较为安全，施药对靶性较强，作业效率亦较高。从20世纪50年代，欧美国家及日本开始推广使用，70年代已发展出多种形式的施粒机具。中国从70年代后期也在部分省市推广使用。
施粒机形式主要有手持式，手摇式、动力背负式、拖拉机悬挂式以及航空撒粒设备等。
手持式施粒器 手持机体行进作业的施粒机具。亦称重力施粒器。结构简单，使用者手持盛装粒剂的管状机体、边行走边作业，用手指按压机关即可开闭机体下端的粒剂排出口，药粒靠重力自由下落到地面，粒剂排出量可以调节，施粒方式可以条施或穴施，主要用于作物根部穴施除草颗粒剂农药。
胸挂式手摇施粒器 挂在胸前，用手摇驱动的施粒机具。主要用于颗粒剂的全面施撒，操作者边行走边摇动转柄，驱动药箱下部的转盘旋转，从药箱中落下的药粒破转盘向前方呈扇形抛撒出去，均匀散落地面(图1)。

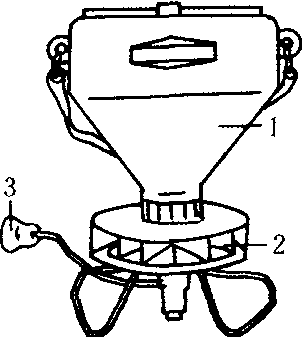

图1 胸挂式手摇施粒器
1.药箱；2.转盘；3.摇柄

机动施粒机 一种背负式喷粉、施粒、喷雾兼用机。单人背负行进作业，由小型汽油机驱动风机产生强力气流，将药粒通过多孔喷管喷撒出去，作业效率高，缺点是不能进行颗粒剂穴施作业。
拖拉机悬挂式施粒机 一种悬挂在拖拉机后部的施粒机(图2)。药箱下部装有槽轮式排粒器，靠地轮带动旋转并将药粒排入输送管，在风机产生的气流输送下经喷粒头撒布出去。有些施粒机下部装有开沟器和覆土器，可将药粒施入地下，表层覆土。有的施粒器可安装在整地机、播种机或中耕机上进行联合作业。各种施粒机作业时要求粒剂具有较好的分散性，不可受潮结团。同时要求地表土层墒情适宜，以利粒剂药效发挥。

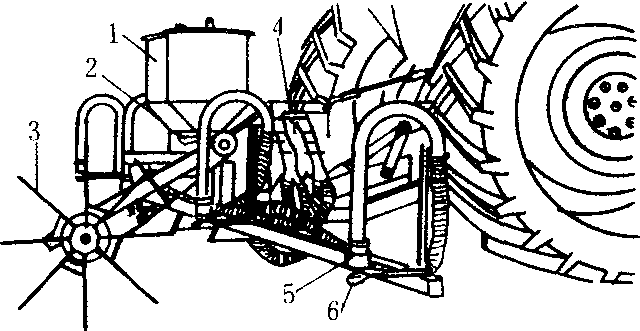

图2 悬挂式施粒机

1.药箱；2 .排粒器；3.地轮；4.风机； 5.输粒器 ;6.喷粒头
