拖拉机电器仪表系统electrical appliance and instrument system for tractor

保证拖拉机正常工作所需的各种电机、仪表及电器装置。通常包括蓄电池、发电机（包括电压调节器）、启动电动机、照明系统、开关及仪表信号报警系统等。
蓄电池 用于储存电能并向启动电动机供电，或在发电机供电不足时，向用电设备补充供电。一般拖拉机用的蓄电池是铅酸蓄电池，有6伏、12伏、24伏三种规格。蓄电池的容量指在一定放电条件下放电到一定电压时所放出的电量，以安培·小时计。选择蓄电池容量，应根据低温启动发动机所需功率，即由发动机的最低启动转速和阻力矩所决定。拖拉机蓄电池要求启动电流大、抗振性好、适合低温使用。
发电机 给拖拉机用电设备提供电能并向蓄电池充电。常用的有三种：❶飞轮发电机。为交流发电机，有3个定子绕组，转子是由6块永久磁铁粘合在钢圈上组成，在手扶拖拉机上获得广泛采用。其输出电压与发动机转速及发电机的负载电流有关，当需要稳压时可采用永磁电机电压调节器。
❷硅整流发电机。是一种交流发电机(图1)，由6个硅管（还有九管式的）作全波整流，负极搭铁。其电压调节器有振动式或晶体管式，已发展为集成电路调节器，并和发电机组装成一体。
❸带有换向器的直流发电机。由于有色金属用量大，使用中常需要维修换向器，已在逐步淘汰。

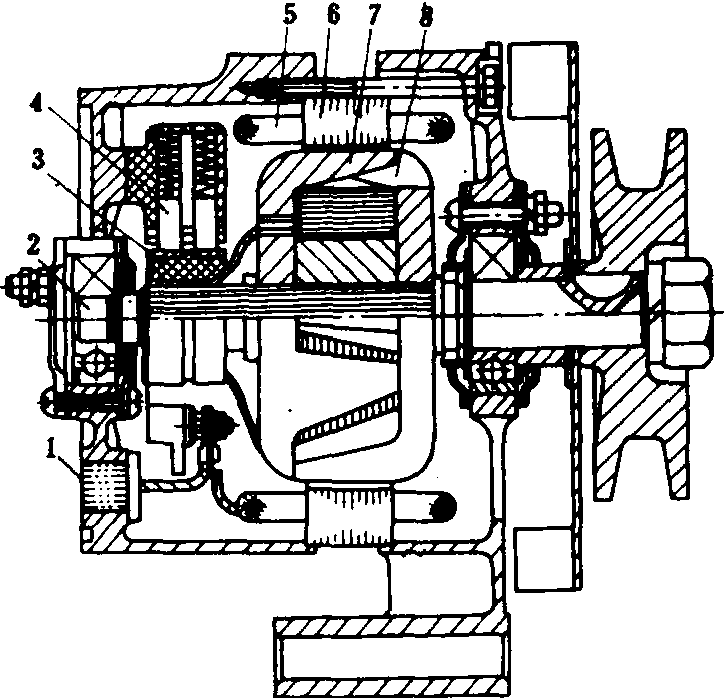

图1 硅整流发电机

1.硅二极管；2.轴；3.集电环；4.电刷；5.定子线圈；6.定子；7.磁极；8.激磁线圈

启动电动机 是一种串激或复激的直流电动机。工作时电磁铁使其驱动齿轮与发动机飞轮齿圈啮合而启动发动机。当发动机启动后转速升高，单向离合器使驱动齿轮在轴上空转退出啮合。为了减小体积适合小缸径发动机配套，采用带有减速装置的高速启动电动机。

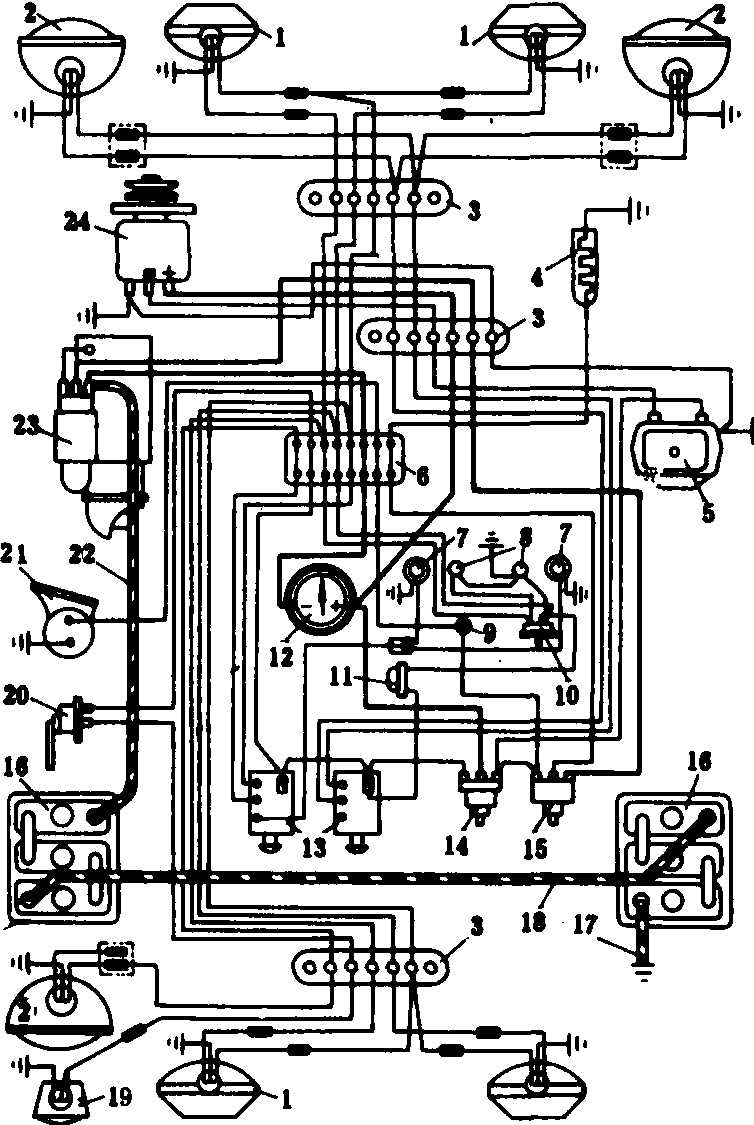

图2 拖拉机电器线路

1.小灯； 2.大灯； 3.接线板； 4.预热塞； 5.调节器；6.保险丝盒； 7.仪表灯； 8.转向信号灯； 9.喇叭按钮；10.转向灯开关； 11.闪烁断续器； 12.电流表； 13.双档开关； 14.电门开关； 15.预热启动开关； 16.蓄电池； 17.蓄电池搭铁线； 18.蓄电池间连线； 19.刹车灯； 20.刹车灯开关； 21.喇叭； 22.蓄电池至启动机连线； 23.串激式直流电动机； 24.硅整流发电机

照明系统 拖拉机一般有前灯、转向灯、刹车灯、仪表灯、工作灯等。各灯具在照明区的照度都有一定要求。有的拖拉机尚有慢速车辆警告灯、尾灯、示廓灯、驾驶室顶灯等。
仪表及信号报警系统 由指示仪表、闪光灯、信号灯及传感器等组成。常用的仪表有水温表、机油压力表、电流表、速度表、燃油油量表、工作小时计等。仪表的型式有弹簧管式、热电式、磁电式等。现代拖拉机常采用磁电式组合仪表，配温度、压力、真空度、转速、油量等各种传感器。传感器的结构有模拟量类和开关量类两种，模拟量类传感器和指示仪表相配；开关量类传感器与报警信号灯配合，作超限报警。开关量类传感器常用于油压及空气滤清器堵塞，机油和柴油滤清器堵塞等。闪光灯用来提供转向和报警信号。还有一些信号灯用来指示拖拉机工作状况，如停车制动器是否放松；前轮驱动是否挂档；蓄电池是否充电；动力输出轴转速是540转/分还是1 000转/分，以及挂车转向灯的使用。
拖拉机转速表有机械传动式和电子式两种，电子转速表实际上是一个广角毫安表，电磁转速传感器发生脉冲信号，经电路变换为正比于转速的电流信号送入毫安表。在转速表上常常标注行驶速度和动力输出轴转速。这种表没有传动机械磨损，因而获得广泛应用。工作小时计累计拖拉机工作时间，一般安装在转速表内。
随着电子技术的发展，在一些现代大功率拖拉机上已装有微处理机的仪表及检测系统，具有数字显示、闪光报警、音响报警以及自动检测的功能，以减轻驾驶员的劳动。
图2是一种典型拖拉机的电器线路原理图，除电流表以外，其余的仪表及传感器未画出。

拖拉机电器仪表系统electrical instrument system of tractor

拖拉机的重要组成部分之一。由电源、用电设备、配电部分及点火系统等组成。电源分交、直流两类。前者为交流发电机；后者由直流发电机或硅整流发电机、蓄电池及调节器等组成。用电设备包括起动电动机、照明设备、电喇叭、电器仪表(水温表、油温表、油压表、电流表等)及指示信号等。配电部分包括开关、保险装置和导线等。点火系统有蓄电池点火和磁电机点火两类。前者由点火线圈、配电盘及火花塞等组成；后者由火花塞及磁电机等组成。
