担架式喷雾机stretcher-mounted spra-yer

两个抬着作业和转移的机动喷雾机。它具有喷射压力高、射程远、喷量大的特点。适用于河网地区和具备水源条件的平原、丘陵和山区作业，以防治大田作物、果树和园林的病虫害，尤其适用于防治水稻田病虫害。该机在日本使用推广甚多，在中国，是果园和南方水稻地区使用机动植保机械的主要机型。在东南亚地区亦有一定数量使用。
结构 主要由动力机、液泵、吸水部件、喷射部件、机架和混药器等组成。动力机大多为小型四冲程汽油机，少数为小型柴油机或电动机，功率范围为0.5～7千瓦，而以2～3千瓦者居多。液泵类型有柱塞泵、活塞泵、活塞隔膜泵、高压离心泵等。吸水部件由吸水软管及吸水头组成。日本的担架式喷雾机采用的吸水头，工作时自药液桶中吸取已稀释的药液，因而不设混药器。中国的担架式喷雾机采用直立浅吸式吸水头，吸水头底部有一插杆。机具在果园或旱田作业时卸去插杆，自药液桶中吸取药液；在水稻田作业时，利用插杆将吸水头固定在稻田中，以便在3～6厘米深的浅水层里吸水，与混药器配合使用。
喷射部件由喷雾软管和喷洒药液的组件组成。日本担架式喷雾机多采用编织式聚氯乙烯软管，每台机具配1～2根，每根长数十米至百余米。中国生产的担架式喷雾机喷雾软管用编织式橡胶软管，长20～30米。喷洒药液的组件有多种形式，如多头喷头(几个喷头装在一个喷头座上，以加大喷射幅面)、多头喷杆(一根喷杆上装几个喷头，以加大喷射幅宽)、果园用喷枪及远程喷枪等。

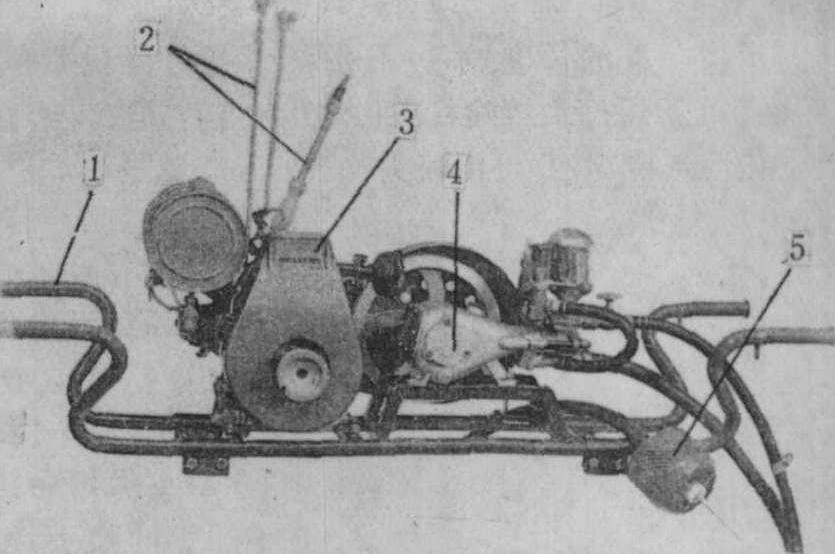

中国生产的担架式喷雾机的一种主要机型如图。

担架式喷雾机

1. 机架； 2. 喷射部件； 3. 发动机； 4. 液泵； 5. 吸水部件

作业过程 担架式喷雾机本身不带药液箱。配有混药器的担架式喷雾机在水稻田作业时，从田边放置的药液桶内吸取药剂母液，并从稻田内吸水，二者经混药器以一定的比例混合后喷出。喷洒作业采取定点作业、喷后转移的方式，即将机具停放在田间或地头一个作业点，由操作人员牵拉喷雾软管喷洒药液，并实现边吸水、边混药、边喷洒。喷完一定面积后再由人抬着或用小车装载机具进行转移。不带混药器的担架式喷雾机是从药液桶内吸取已稀释的药液，经液泵和喷射部件喷出。
动向 担架式喷雾机正在进行如下技术改进：❶改进泵的结构和提高泵的转速，并使其与发动机直接联接传动；
❷改进泵的材质；
❸喷射部件多样化；
❹配用喷雾软管卷管机，作业时可以手动、机动，以至遥控收卷喷雾软管；
❺担架式机架改为框架式；
❻设置当药液箱内的药液抽空时能自动停车的机构等。
