折射望远镜zheshe wangyuanjing

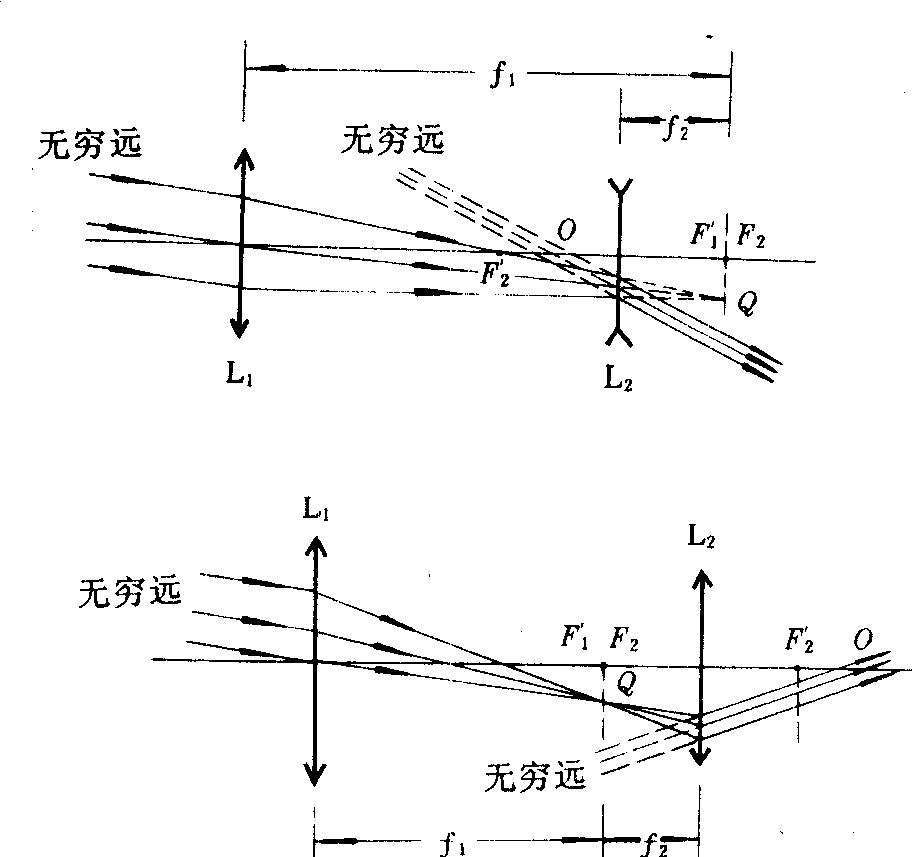

用透镜组成的望远镜。是荷兰工匠李普希于1608年发明的。有伽利略望远镜和开普勒望远镜两种，构造与光路如图所示。折射望远镜的物镜都是长焦距的凸透镜(图中L1)。伽利略望远镜用凹透镜L₂作目镜，并使其第 一焦点F2与物镜的第 二焦点F'₁重合。无限远处物体发出的平行光束经物镜L₁成像于目镜L₂的第 一焦平面的Q点，再以Q为物成正立虚像于无限远处。望远镜镜筒全长为物镜焦距f₁与目镜焦距f₂的绝对值之差。由于目镜是发散透镜，最后透射出来的各平行光束所共同通过的O点在镜筒之内，在目镜外不可能看到所有光束，因而视场较小，而且视场随放大率的增大而减小。为使视场不致太小，只能有较小的放大率，一般不超过6倍。又由于没有形成中间实像，所以无法放置叉丝及刻度尺，不能作瞄准和定位用。因为成正立像，可做一般观察用，如作观剧镜。伽利略用这种望远镜发现木星的卫星和月球表面有山谷，故得名伽利略望远镜。开普勒望远镜的目镜L₂是短焦距的凸透镜。也让物镜的第二焦点与目镜的第一焦点重合，因而无限远处来的平行光束在焦平面上成实像Q，再经L₂成倒立虚像于无限远处。镜筒长等于物镜与目镜焦距之和，较伽利略望远镜的镜筒长，手持不便。可以在物镜的第二焦平面上放置叉丝与刻度尺，可用于瞄准、定位和测量。由于成倒立像，可作天文望远镜，也可用在对专设目标进行瞄准和测量的大地测量仪器中。如果在开普勒望远镜中加入倒像系统，可用于地面观察。最大孔径的折射望远镜是美国耶凯斯天文台上的天文望远镜，其物镜是直径为1米的凸透镜。折射望远镜的缺点是有色差，制造大孔径的透镜较为困难，所以天文望远镜多用反射望远镜。

折射望远镜

用几个透镜作物镜的望远镜。分伽利略型和开普勒型。焦距长、底片比例尺大，对镜筒弯曲不敏感。最大口径达102厘米（美国叶凯士天文台）。

折射望远镜

refracting telescope

---

折射望远镜

refractor
