截流器current breaker

又称断流器。装在蓄电池与发电机电路之间，防止蓄电池向发电机放电的装置。是直流发电机调节器组成部分之一。由铁芯、电压线圈、电流线圈、触点和弹簧等组成。弹簧使触点处于张开状态。当发电机在高转速下，电压高于蓄电池时，电压线圈（并联在发电机电路中）通过的电流也大，铁芯磁力强，将触点臂吸下，使触点闭合。此时电流线圈（串联在发电机电路中）的电流方向与电压线圈的电流方向一致，产生的磁通方向也一致，更增大了铁芯吸力，加强触点闭合。这时发电机向蓄电池充电，也向用电设备供电。如在工作中发电机转速降低，电压低于蓄电池时，蓄电池电流将反向流入发电机，由于这时电流线圈的电流方向与电压线圈的电流方向相反，两者产生的磁力互相抵销，铁芯磁力减弱，在弹簧作用下使触点打开，切断发电机与蓄电池之间的电路，以保护发电机。

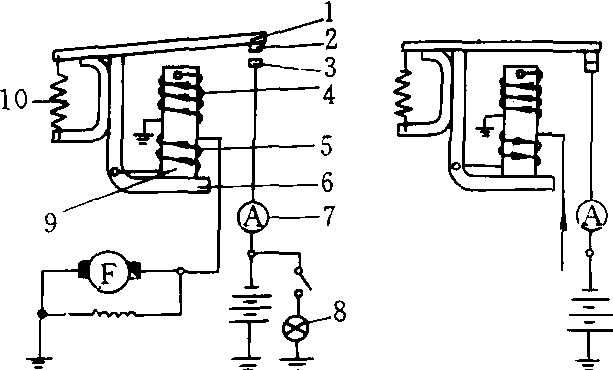

截流器示意图

1. 触点臂 2. 动触点 3. 固定触点 4. 电压线圈 5. 电流线圈 6. 框架 7. 电流表 8. 用电设备 9. 铁芯 10.弹簧
