感应圈ganyingquan

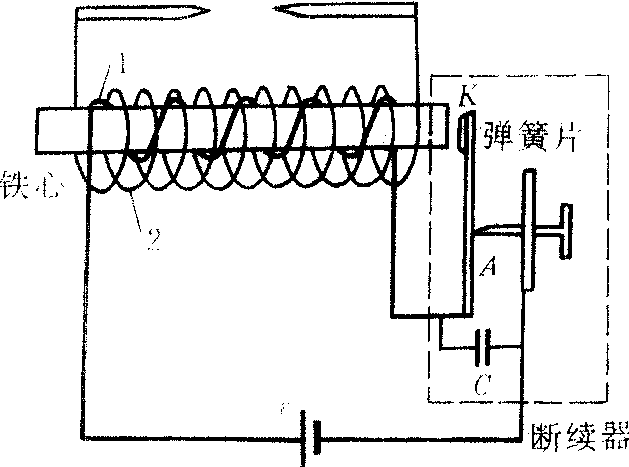

利用互感现象从低压直流电源获得高电压的装置。感应圈由套在同一铁心上的两个匝数悬殊的线圈及一个断续器构成，如图所示。

原线圈1用粗导线绕制，匝数少，它通过弹簧片经螺钉A与直流电源相联。副线圈2用匝数很多的绝缘细导线与1绕在同一铁心上，线圈两端分别与金属针（或球）相联，形成开路。当线圈1与电源接通时，由于铁心磁化而吸引弹簧片K，结果使K与A分开，造成电路断开；而当电路一旦断开后，铁心不再吸引K，弹簧片由于弹性将弹回原处与A再次接触，于是电源再次接通。如此循环往复，使线圈1中通过断续的电流。正是由于在电路接通和断开时的电流变化，使得副线圈中感应出很高的电动势。断续器中的电容C是为了削弱触头处的火花而设的，分析电路时可不考虑。
