快速接头quick joint

可快速拆装管道的管接头。一阴一阳（包括密封圈等）分别装于管段的两端。工作时由管段阴接头的一端与另一根管段阳接头一端相配接，起到连接与密封作用。使用这种接头不需用工具即可快速拆装，而且也可减轻劳动强度，提高效率。常用于喷灌用移动管道系统。主要有以下三种类型。
牙扣式快速接头 又称消防接头。由带牙扣的阳接头、带缺口凹槽的阴接头和橡胶密封圈组成。连接时将阳接头牙扣对准阴接头缺口插入，旋转一定角度，使牙扣滑入凹槽，阳接头压紧在橡胶圈上，实现连接与密封。

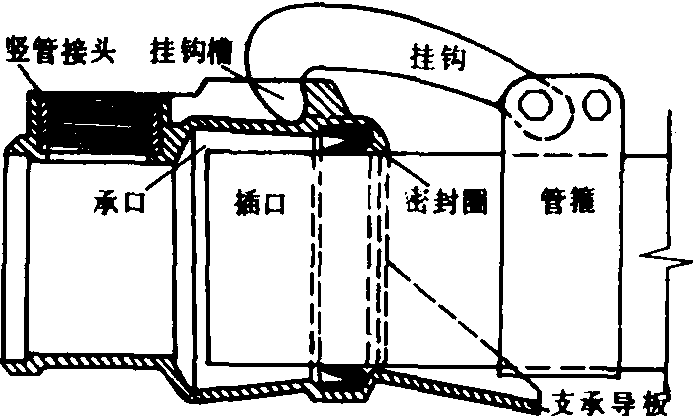

承插式快速接头 又称搭扣式快速接头。由承口、插口和密封圈等组成(图1)。承口固定在管子一端，并带有支承导板，具有稳定与引导插入作用。管箍与挂钩固定在管子另一端，U形橡胶密封圈嵌入在凹槽内，两管配合后，挂钩拉紧在挂钩槽内，通水后在水压作用下，橡胶密封圈贴紧在管壁，实现连接密封。停水后，水压下降，橡胶密封圈与管壁出现间隙，管内积水从间隙内排出，实现自泄作用。竖管接头连接竖管与喷头，进行喷洒作业。这种接头允许连接偏转角10°左右。

图1 承插式快速接头

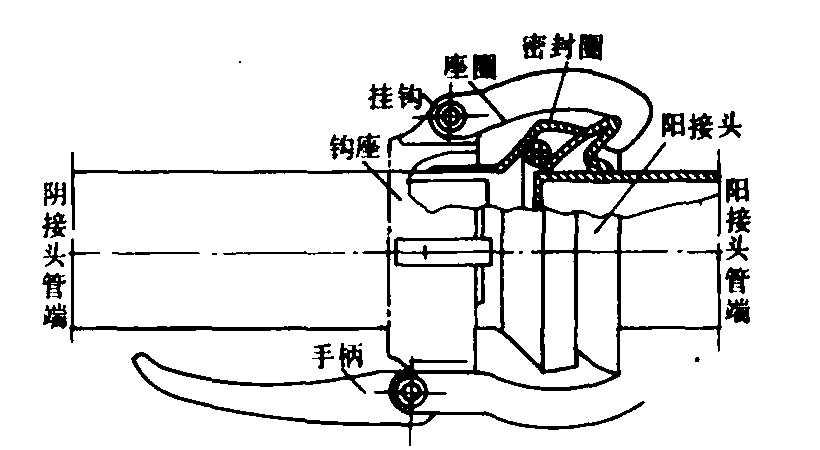

球形快速接头 一种偏转角较大的快速接头，分半球形和球形两种。半球形的允许偏转角为10°左右；球形的允许偏转30°左右。半球形快速接头如图2，阳接头固定在管子一端，阴接头的座圈固定在管子另一端，并装有挂钩座、挂钩、手柄等零件，O形密封圈装于座圈内，工作时两根管子相匹配，拉紧挂钩，使橡胶密封圈紧压在阴、阳接头之间，实现连接与密封。球形快速接头与半球形的结构相似，但制造工艺较为复杂。这两种快速接头均适用于丘陵及山区使用。

图2 半球形快速接头
