心向量图导联体系

心向量图导联体系与心电图导联一样，包括电极安放位置的选择及其特定的网络方法，是一种用来记录三个互相垂直平面上心向量环的导联法。任何一个心向量导联体系，都必须有三个轴，即左右水平方向的X轴；上下垂直方向的Y轴和前后水平方向的Z轴，这三个轴的不同组合，则可构成三个平面。导联体系设计方案，略可分为两大类： 一为根据Einthoven等边三角形概念设计的，称为惯用导联体系，以等边四面体系和Grishman立方体导联体系为代表； 另为根据Burger斜三角形概念设计的称为校正导联体系，其中最常用而且具有代表性的是Frank导联体系。
Grishman立方体导联体系： 假设胸廓为立方体，心脏位于中心并距各角顶点相等。在相当于第二腰椎水平的左腋后线、右腋后线、右腋前线上分别为电极2、1、3的位置，电极4位于右肩胛骨处之右腋后线上，1、2电极组成左右轴X,1、4电极组成上下轴Y,1、3电极组成前后轴Z，此导联体系所需电极少，位置准确，易操作。而且在临床上已积累了一定的实际经验。但是，因Ein-thoven三角概念的假设并不合乎实际，目前已较少应用。

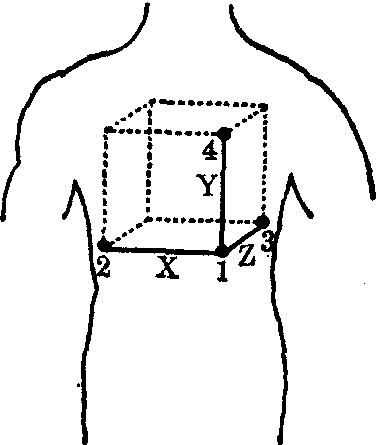

图1 Grishman立方体
导联体系（背面观）示意图

Frank导联体系：是由七个电极所组成。A、E、I、M电极分别放置于第五肋间水平的左腋中线，前正中线、右腋中线及后正中线，C电极放置于AI与EM线组成直角的45°分角线与左前胸壁相交处，H电极在颈项处，F电极为左下肢。将各电极相互组合，并连结以不同数值的电阻，组成电阻网。I—AC构成X轴，H—M、F构成Y轴，C、E、I—A、M构成Z轴。以左下后为正，右上前为负；但国内多将Z轴的正负极反转，以前为正，后为负。此导联体系在一定程度上能校正心脏偏左的缺点，个体差异小，电极精简到最低限度，因而临床应用较广泛。虽其测量的正确性受到实验设计的限制，以及与人体的实际情况尚有一定距离，但目前仍不失为比较理想的导联体系。
Mcfee和Schmitt等体系因电极多，位置难确定，操作复杂，较少应用。

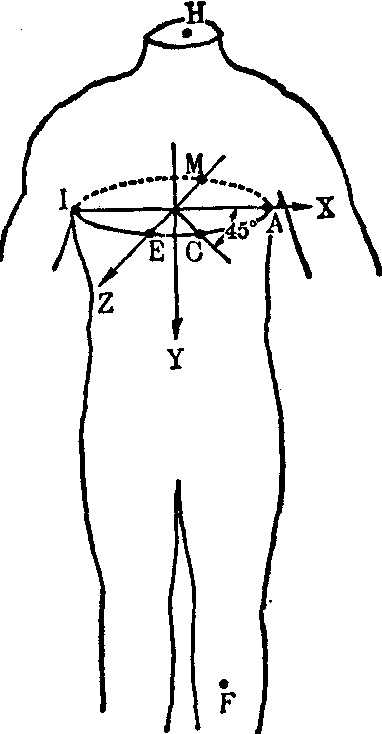

图2 Frank导联体系
的电极安放位置示意图
