开沟铺管机trenching pipelayer

开挖埋管沟同时铺设地下排灌管道的农田建设机械。主要用于铺设瓦管、水泥土管、水泥砂浆管或管壁带小孔的波纹塑料管等。铺设后土中水分通过两节管子间的间隙或波纹塑料管上的小孔流入管内，实现地下排水。如使两管接缝处无间隙、不漏水，或铺设无孔光滑塑料管，则可用作地下输水管道； 铺设上部管壁带有许多小孔的地下灌溉管道，水即可由管壁小孔流出，借助土壤的毛细作用实现对作物根系的灌溉。铺设地下排灌管道不占耕地，既提高土地利用率，又有利于农田作业机械化和农田排灌自动化的实现。
开沟铺管机用超低速档作业，牵引功率很小，可用较小的动力开挖较深的埋管沟。如中国研制的三种开沟铺管机分别与东风—12手扶拖拉机、丰收—35轮式拖拉机和东方红—75履带式拖拉机配套，常用的前进速度为30～200米/小时，沟深1～2.5米，沟宽14～35厘米。
类型和特点 开沟铺管机有自走式和拖拉机悬挂式、牵引式等类型。自走式功能完善，结构布置合理，机动性好，但成本高，动力不便他用，多用于铺放较深的管道。
拖拉机悬挂式和牵引式（图）开沟铺管机结构较简单，制造成本较低，但配套拖拉机需附加减速箱，以获得超低速档。悬挂式的机动性较好，但受悬挂重量限制，适于铺放较浅的管道； 而牵引式则宜铺放较深的管道。

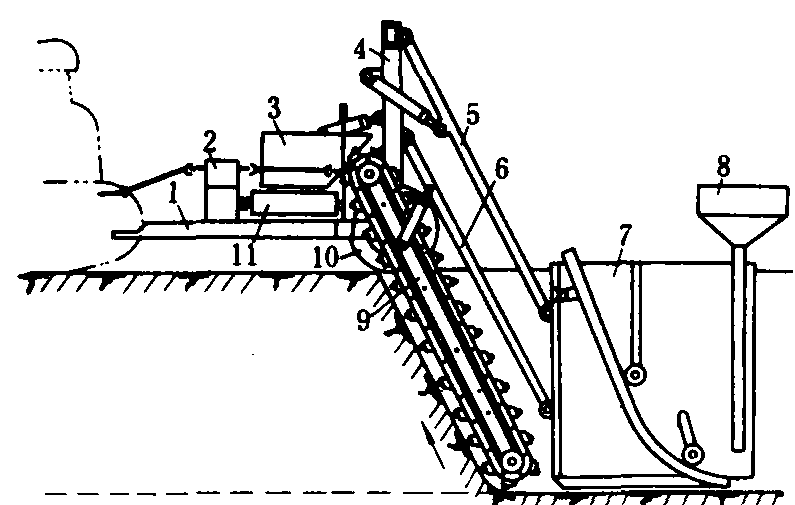

牵引式开沟铺管机

1.机架； 2.传动箱； 3.操纵台； 4.门架； 5.上平行杆；6.下平行杆； 7.管箱及滑道；8.滤料斗； 9.链齿挖掘部件； 10.行走轮； 11.排土输送带

结构组成 主要由挖掘部件、排土部件、铺管装置和坡降控制装置等部分组成。
挖掘部件 主要有链刀式和链斗式两类。在拖拉机悬挂式和牵引式开沟铺管机上多采用链刀式，它是将切土刀片按一定的配置和间距固定在专用链条上组成环形挖掘链，切下的土壤随刀片向上输送。改变刀片在链条上的固定位置即可改变开沟宽度。挖掘链由梁架支撑，靠油缸动作绕其上端的驱动链轮轴转动，以实现升降或调整开沟深度；调节其下端的随动轮则可调整张紧度。挖掘链的线速度一般为1.9～3.5米/秒，分高低两档，可按作业条件选用。通常还设有倒链档。链斗式挖掘部件由链斗和专用链条组成。链斗由环形刀片和开闭的斗底板组成，按一定间距固定在专用环形链条上。由环形刀片切下的土壤落入链斗内，随链斗向上输送。当链斗转到环形链的顶端开始向下转时，斗底板将土推出。这种挖掘部件的开沟宽度不能调节，多用于大型自走式开沟铺管机。
排土部件 有螺旋推运式：输送带式和螺旋滑板式等类型。螺旋推运式是用转动的螺旋推运器叶片，将挖掘部件输送上来的土推送到沟外两侧，多用于土方量不大的沟型； 输送带式是用回转的环形橡胶输送带将土输送到沟外一侧，其输送距离较远，多用于土方量较大的沟型； 螺旋滑板式是将土引入一段螺旋形滑板，改变土的运动方向，使其滑向沟外一侧，亦多用于土方量不大的沟型。
铺管装置 常用由角钢弯制的铺管滑道。铺放瓦管等刚性管材时，由人工将管材逐节放入滑道，随机组前进而滑入沟底铺放。铺放波纹塑料管时，装在盘架上的成盘塑料管自动经滑道滑入沟底铺放。较大的机型，通常设有管箱与滤料斗。
坡降控制装置 有自动控制和人工控制两种。自控坡降装置用激光扫描器设定基准，接收器自动控制沟底坡降，其控制质量好，操作简便，但价格昂贵。大多数机型采用人工坡降控制装置，即使驾驶员眼睛、装在机器操纵台上的标记和等距设在行程地面上的标杆三点成一直线，按坡度要求依次增加（或减少）地面各根标杆的标高。即可控制沟底坡降。
工作过程 开沟铺管机在行进过程中，挖掘部件铣削土壤并将土向上输送，再由排土部件将土输送到沟外一侧或两侧，从而形成窄而深的矩形断面埋管沟，管材由铺管装置滑入沟底铺放。通常在铺设地下排水管道的同时，管道下面与上面铺放粗砂等滤料，以防止地下水夹带泥沙进入管道而淤塞。然后用其它机具或人工埋沟。

开沟铺管机trencherpipelayer

一种能在一次作业中完成铺管、铺放滤料等多项工序的机械。分为无沟铺管机、链刀式和链斗式铺管机等三种类型。无沟铺管机是在鼠道排水的基础上发展起来的施工机械，其工作部件是带塑孔器或铺放管道的柱形切窄沟的犁体。工作时，在地里开一条窄沟，同时向沟里铺放排水管道和滤料，几天后沟缝自行弥合，排水管便被埋在地下。链刀式开沟铺管机是用带刀的旋转链条开成矩形沟，被切土壤由螺旋输送器运至沟的一侧或两侧，管道通过管箱铺设于沟底，接着填入滤料。链斗式开沟机由两根链条带动的挖土斗进行开沟工作，其他工序与链刀式基本相同。
