幻灯机Huandengji

根据凸透镜成像原理制成的用来放映图片的光学仪器。它主要由镜头、光源、聚光器、反光镜等部分组成。镜头为一个凸透镜。光源是功率较大的白炽灯或弧光灯。聚光器又称聚光镜，是由一对直径很大、焦距较短的平凸透镜组成的。反光镜是一个凹面镜。幻灯机有透射式和反射式两种。

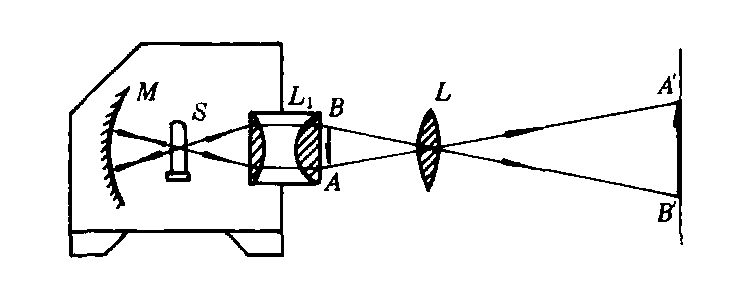

透射式幻灯机可以放映透明的图片，其光路如图所示。透明的幻灯片AB倒插在镜头L焦点以外、两倍焦距以内的地方，经光源S照亮后，就在距镜头两倍焦距以外的幕上成一个正立的放大的实像。光源S处在聚光镜L1焦点以外的地方。反光镜M在光源S的另一侧，使光源恰好处在它的球心上。聚光镜和反光镜的作用都是增强照射到幻灯片上的光线。

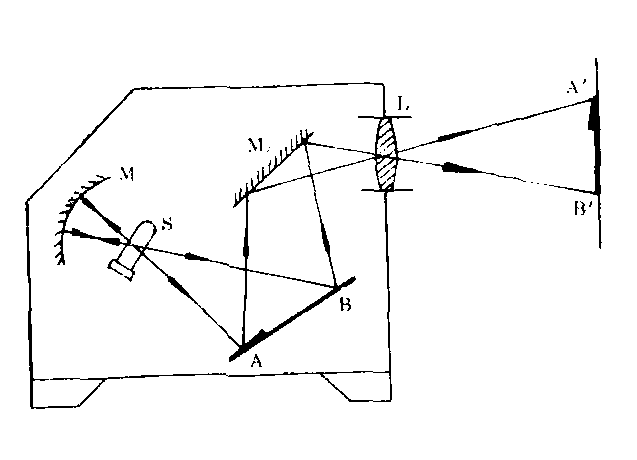

反射式幻灯机可以放映不透明的图片，其光路如图所示。图片放在平板P上，从光源发出的光照射到图片上，经反射后射到平面镜M₂上，再经M₂的反射和镜头L的折射， 在幕上成一个放大的实像。

有些幻灯机既可以放映透明的图片， 又可以放映不透明的图片，称为两用幻灯机。幻灯机所用光源
较强，机内温度较高，为了不致损坏图片和其他器件，机内常常装有一个小风扇， 用来降低机内的温度。
