室内排水设备

室内排水设备或称室内卫生设备，是指在住宅及公共建筑内，收集、输送生活污水的设备，包括抽水马桶、小便池、浴盆、淋浴器、盥洗盆、洗涤池、地漏和排水管网与必要的污水泵等。排水总管，可直接或通过阴井或化粪池后，与室外下水道联接。
良好的室内排水设备，能保证卫生舒适的生活居住条件，是现代住宅和公共建筑所必需的。在设计、装置室内排水设备时，应符合下述六项卫生要求：
❶使用方便；
❷迅速排出污水；
❸防止污染自来水管道；
❹防除室内臭气污染；
❺坚固耐用，便于检修；
❻防止食品污染及防虫、防鼠等。
使用方便 卫生器皿须安装在一定高度，并且供水的额定流量要充足。
(1) 卫生器皿的安装高度须符合表1规定。
(2) 卫生器皿的给水额定流量、支管管径及流出水头应按表2确定，以方便使用。
(3) 盥洗室、浴室及其它需从地面排水等室，应设置地漏，同时该室地面有一定坡度。地漏则设在地面最低处，其篦子顶面应至少低于地面5～10mm。在淋浴室内，每1～2个淋浴器间，应设置一个直径50mm的地漏。排水沟排水时，每8个淋浴器应设一个直径100mm的地漏。
迅速排出污水 室内液体废弃物，应迅速排出室外。
(1) 室内各项卫生器皿，要求表面光滑，排水迅速，不吸着污物，并容易清洗。

表1 卫生器皿的安装高度

卫生器皿名称				安装高度(mm)			备 注
				住宅及一般 公共建筑		幼 儿园
污水盆 （池）	架空式 落地式			800 500		800 500	自地面至器皿上边缘
洗涤盆（池） 洗脸盆和洗手池 盥洗槽				800 800 600		800 500 500
浴盆				520		—
蹲式大 便器	高水箱 低水箱			1800 900		1800 900	自台阶面至高水箱底 自台阶面至低水箱底
坐式大 便器	高水箱			1800		1800	自台阶面至高水箱底
	低 水 箱	外露排出 管式			510	—	自地面至低水箱底
		虹吸喷射 式			470	370
小便器	立式				1000	—	自地面至上边缘
	挂式				600	450	自地面至下边缘
大便槽			200			150	自地面至台阶面
大便槽冲洗水箱			≥2000			—	自台阶至水箱底
妇女卫生盆			360			—	自地面至器具上边缘
化验盆			800			—	自地面至器具上边缘

表2 卫生器皿给水额定水量、支管管径及流出水头

卫生器皿	额定流量 (L/S)	支管管径 (mm)	流出水头 (m)
污水盆（池） 洗涤盆（池）	0.20	15	2.0
一个阀开 二个阀开 普通水龙头 洗脸盆、洗手盆 （盥）洗槽	0.14～0.24 0.20～0.32 0.20～0.30 0.10 0.16	15 15 15～20 15 15	1.5～2.0 1.5～2.0 1.5～4.0 1.5 1.5

(2) 抽水马桶应与存水弯制成一个整体，冲水水箱及冲洗阀用管道联接严密，大便器的表面不得残留粪污。
(3) 各项卫生器皿，应有适当大小的排水孔及排水管道，单个卫生器皿排水管道的最小管径及装置的最小坡度见表3。

表3 卫生器皿排水管径和最小坡度

卫生器皿名称	排水流量 (L/S)	管径 (mm)	管道最 小坡度
污水盆（池） 单双格洗涤盆（池） 洗手盆、洗脸盆 浴盆 淋浴盆 大便器	0.33 0.67 0.10 0.67 0.15	50 50 32～50 50 50	0.025 0.025 0.020* 0.020 0.020
高低水箱 自闭式冲洗阀 拉管式冲洗阀 小便器	1.50 2.00 1.50	100 100 100	0.012 0.012 0.012
手动冲洗阀 自动冲洗水箱 妇女卫生盆 饮水器	0.05 0.17 0.10 0.15	40～50 40～50 40～50 25～50	0.020 0.020 0.020 0.01～0.02

* 成组洗脸盆接至共用水封的排水管坡度为0.01

式中，q_u 计算管段污水流量(L/S);
q_q 计算管段给水流量(L/S);
q _ax计算管段排水流量最大的一个卫生器皿的排水流量(L/S)
(5)室内排水设备，可组成一个或多个排水系统，每一系统设置垂直总污水立管，污水立管应设在靠近最脏、杂质最多的排水点处。
(6) 生活污水排水横管及立管管径，根据卫生器皿排水当量确定，见表4。排水当量是指以各卫生器皿排水量(L/S)与污水盆（池）排水量(0.33L/S)之比。

表4 排水管径允许负荷的排水当量总数

	管径 (mm)	横 管		立 管
		最小坡度	标准坡度
住 宅	50 75 100	3 8 50	6 14 100	16 36 250
集体宿舍 医院学校	50 70 100	3 8 30	5 12 80	10 22 120

排水管道的横管与横管、横管与立管的联接应采用：
❶45°三角，
❷45°四角，
❸90°斜三通，或
❹90°斜四通。立管与排出管端部的联接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。这些联接法可使污水水流通畅。

表5 生活污水排水管道坡度

管径(mm)	标准坡度	最小坡度	最大计算充满度
50 75 100 125 150 200	0.035 0.025 0.020 0.015 0.010 0.008	0.025 0.015 0.012 0.010 0.007 0.005	0.5 0.5 0.5 0.5 0.6 0.6

(7) 排水管道横管应有适当的坡度，以利污水流通，(图1)最小坡度及计算的水流量充满度见表5。
(8) 室内排水设备排出管，从污水立管至室外阴井的中心距离，不应大于表6规定。
(9) 排出管与室外排水道的联接，一般采用管顶平接法，水流转角不应小于90°，如跌落差大于0.3m，可不受角度限制。

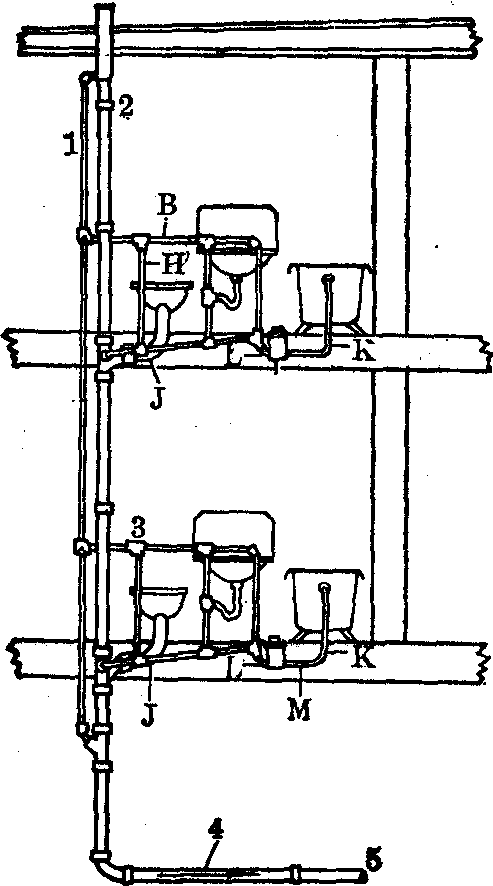

图1 室内排水管道示意图
1.通气立管2.总污水立管3.辅助通气管4.横管5.去室外下水道B、J、K、L、M均为连通管

表6 排出管最大长度

管径(mm)	50	70	100	>100
最大长度(m)	10	12	15	30

防止污染自来水管道 室内排水设备使用过程中，不得由于虹吸，受压或排水吸力等原因，将污水吸入自来水管道，必须按下述要求装置设备：
(1) 卫生器皿的自来水龙头出口与器皿的溢水线应高出一定的距离(见表7)，并不得在水龙头上联接活动进水管。

表7 自来水龙头出口高出器皿溢水线的最小距离

卫生器皿	最小间距(cm)
	靠近墙壁时	不靠近墙壁时
盥洗盆 淋浴器、洗衣盆、洗涤缸 浴盆(自来水龙头2.5cmφ)	3.75 5.63 7.5	2.5 3.75 5.0
浴盆(自来水龙头>2.5cmφ)	3×自来水 龙头口径	2×自来水 龙头口径

(2) 大便器应设置冲水箱或自闭式冲水阀，不得用装设普通阀门的生活饮用水管直接冲洗。
(3) 卫生器皿下联接的存水弯处，不得为冲洗存水弯中积污而装接自来水管道。
(4) 如装置自来水饮水器，饮水器的喷水口应在饮水器排水盆的溢水线以上(图2)。
(5) 室内排水设备装有污水泵时， 离心式污水泵抽取污水时，不得为便利吸取污水而用自来水联接污水泵，应在污水泵吸水管处装置有间断空间的自来水管道 (图3)。

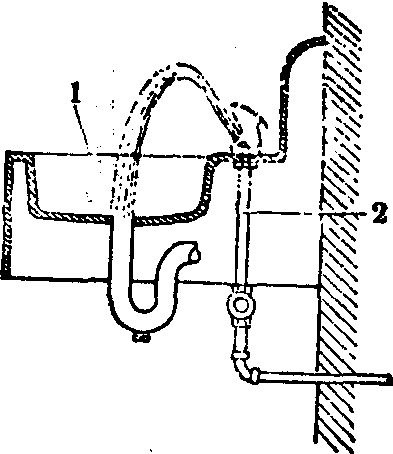

图2 自来水饮水器
1.溢水线2.自来水管

图3 自来水管连接污水泵进水

(6) 自来水管与排水管平行埋设或交叉埋设时，两管外壁的距离应分别为0.5m和0.15m。自来水管道须在排水管的上部。
防除室内臭气污染 室内排水设备的管道内可积存臭气，并且臭气可来自室外下水道。臭气中可夹杂硫化氢等有毒气体。因此在设置室内排水设备时应注意以下要求：
(1) 排水管道内应保持适量新鲜空气循环。排污水立管可向上通出屋面作通气道。立管伸出屋面应在200mm以上，超出当地积雪厚度，并有自由的开口，任何时期不得堵塞。管顶排出孔的排气，应引向无门窗一侧，不得影响窗户通风。
(2) 各卫生器皿必须设置存水弯或其他水封装置，防止管道内臭气进入室内，水封高度应为50～100mm。
(3) 各个卫生器皿的存水弯后应设有通气管，以防止管道内污水流动时产生真空或压力破坏水封。一般可按下述要求：
❶污水立管的设计流量超出表8规定时，以及建筑物内设有卫生器皿的层数在10层或10层以上时，均应设有专用通气立管。
❷卫生器皿在4个或4个以上，与通气立管间距离大于12m，或同一污水支管连接大便器6个或6个以上时，应设辅助通气管。

表8设置专用通气立管的要求

污水立管管径(mm)	50	75	100	150
最大设计流量(L/S)	1.0	2.5	4.5	10.0

(4) 通气立管和辅助通气管的管径，根据污水立管（或横管）管径决定，见表9:

表9 通气管管径表

污水立管（或横管）管径(mm)	50	75	100	125	150
辅助通气管管径(mm)	25	40	50	75	75
通气立管管径(mm)	40	50	75	75	100

(5) 辅助通气管与立管 （通气立管或污水立管） 的联接，应按下述规定：
❶仅在一层设有辅助通气管的，应在最高层卫生器皿上边缘或检查口以上与污水立管通气部分用斜三通联接。联接时应在卫生器皿上边缘以上不小于0.15m处，装置的坡度不小于0.01;
❷凡房屋几层均设有辅助通气管时，应将辅助通气管逐层或隔层与通气立管联接。
(6) 通气立管上端可在最高层卫生器皿上边缘或检查口以上与污水立管通气部分以斜三通联接，下端也应在最低污水横支管以下与污水立管用斜三通联接。
(7) 几根污水立管的通气部分汇合为一根总管时，总管断面积，应取各汇合管中最大管断面积加其余各管面积之和的0.25～0.5倍，以利通气。
(8) 为了减少大小便槽臭气，大便槽的冲洗水量、冲洗管和排水管管径应按表10规定。成组小便器或槽，应设自动水箱，定时冲洗。

表10 大便槽冲水量及水管管径表

蹲位数	每蹲位冲洗水量L	冲洗管径mm	排水管径mm
1～3 4～8 9～12	15 12 11	40 50 70	100 150 150

(9) 卫生器皿装设的房间，应靠建筑物的外墙，以保证良好的自然通气与采光。
坚固耐用便于检修 室内排水管道，应坚固耐用，不易漏气、漏水。装置管道应便于检查和疏通积污，可按下述要求：
(1) 室内排水管道，必须用铸铁管建造，管道使用寿命，应与建筑物使用期相适应。管道承插联接用麻丝油漆填充，用水泥或石棉水泥打口，使不渗漏。管件的承口，一般应与水流方向相反。管道地下部分，也可采用带釉的陶土管。
(2) 排水管道不得密闭在天花板或墙壁之内，以便检查及修理。
(3) 污水立管和通气立管的下端，应用水泥、砖石筑砌坚固的基础。在立管通过每层房屋地板处，应装置牢固，以防震动陷落。
(4) 生活污水管道上，应设检查口或清扫口，一般规定：
❶立管上，设在最低层及卫生器皿最高层，高层建筑每两层设一检查口；
❷在联接2个或2个以上的大便器，3个或3个以上的卫生器皿的污水横管，应设置清扫口；
❸在转角小于135°的污水横管上，应设检查口或清扫口；
❹污水横管的直线管段，应在表11所示的规定距离设置检查口或清扫口。
❺埋设在地下的排水管道，应设阴井及井内检查口。检查口的法兰应与井底标高相平，井底表面应有5%坡度，坡向检查口的法兰。
(5) 通向室外的排水管，穿过墙壁或基础必须下返时，应用45°三角或45°弯头联接，并应在垂直管段顶部设清扫口。
(6) 暗装或埋在地下的排水管道，在隐蔽前，必须做灌水试验，以检查漏气、漏水。灌水高度应不低于底层地面高度，满水15min，再灌满延续5min，以液面不下降为合格。

表11 污水横管直线管段检查口或清扫口的最大距离

管径 (mm)	污 水 性 质		清除装 置种类
	生活粪便污水	含大量悬浮物污水
	间 距 (m)
50～75 50～75 100～150 100～150 200	12 8 15 10 20	10 6 12 8 15	检查口 清扫口 检查口 清除口 检查口

(7) 各种卫生器皿的排水孔，除大小便器外，均应装置坚固的金属格栅，以防粗大物件进入排水管道发生堵塞。
防止食品污染、防虫、防鼠及其他 室内排水设备，应注意防止食品污染及防虫、防鼠等，一般要求：
(1) 室内排水管道，不得在冰库、食物贮存场所，食具存放室的天花板上装置，以防污水渗漏，引起食品污染。
(2) 排水管道通过墙壁及天花板处，不得留有空隙，以防虫鼠进入。
(3) 各卫生器皿的排水口处，应配备紧密的塞子，以阻止室内无人时存水弯中水份蒸发，造成蟑螂侵袭通道。
(4) 生活污水立管，应避免靠近与卧室相邻的内墙安装，以防水流噪声的影响。
