声谱仪

见“频谱仪”。

声谱仪tonspectrograph

是将声波分析为强度—频率—时间图案的仪器。它将分析结果以时间、频率、幅度三维坐标的图案显示在屏幕上或打印绘制在记录纸上。它适用于研究喉发声功能，评价艺术噪音的特性等。

声谱仪

声谱仪是利用电声学方法精确地分析声音物理学结构，将其频谱记录下来的探索音响分析仪。用这种仪器在人发声时记录的资料称声谱图，由图中分析人声中每一个元音所含的部分音的波形，用以诊断声病或在无线电通讯中区别讲话的人。声音描记器有多种。兹介绍Gruentzmacher等(1968) 创制的探索音响分析器描记图如下。
人声各有其特殊音色，因而闻其声即知其人。第1、3二图，声音均正常，但因描记图中的部分音曲线不同，说明了正常人各有自己音色特点的道理。其余3例亦由描记图表达了各人病理性声音的形成原因，用客观方法补充了人耳听觉的主观鉴定。

K-Hz→

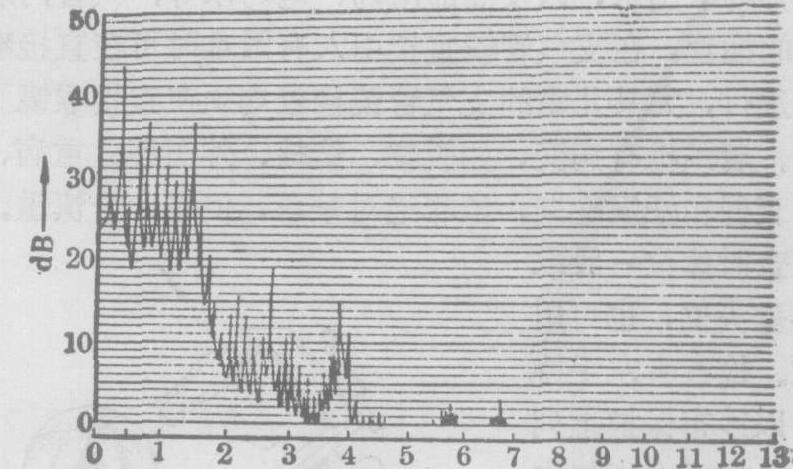

图1 患者声音听不出异常，发“啊”音时杂音波形出现于5KHz以上(仿H. Gunderman,1970)

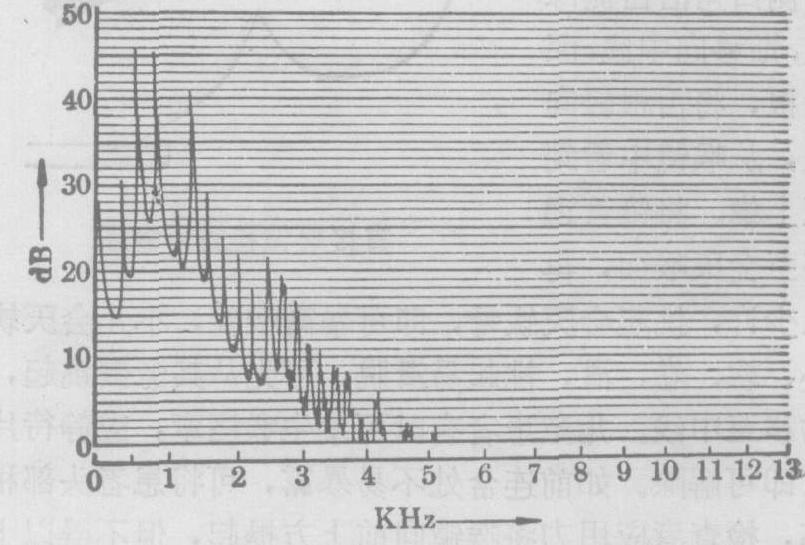

图2 患者发声时能听出存在障碍，发“啊”音时于5KHz以上未出现杂音波形

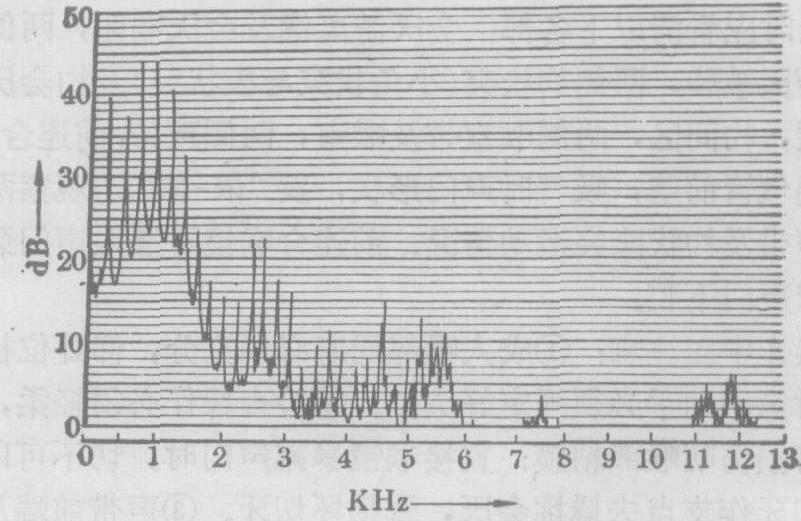

图3 患者声音听不出异常，发“啊”音时，杂音波形出现于7～8和11～12KHz之间

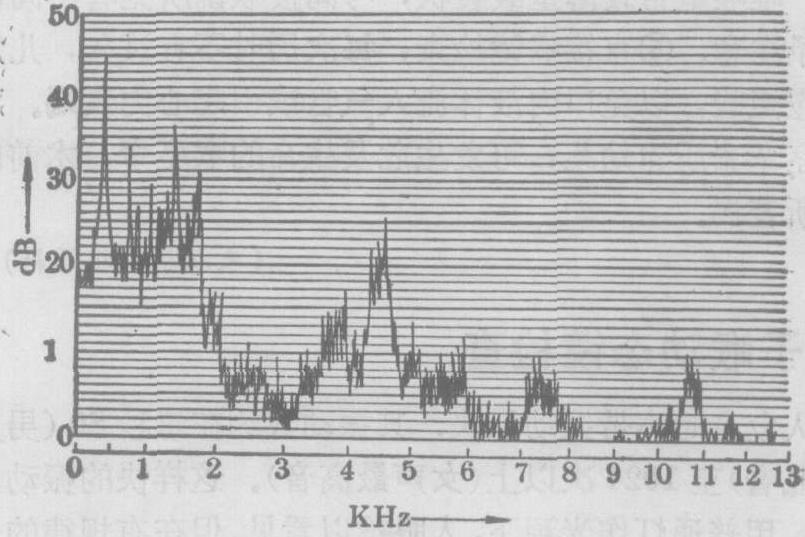

图4 患者发声障碍较重，发“啊”音时其部分音的波形曲线出现异常，几乎完全密集，仅少数离开

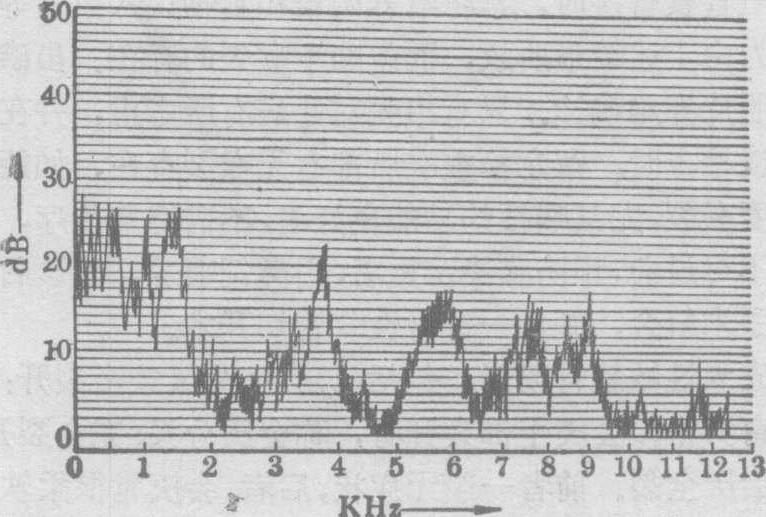

图5 患者作喉切除手术后用食管发音，发“啊”音时全是杂音波形

声谱仪

sound spectrograph
