声学元音图

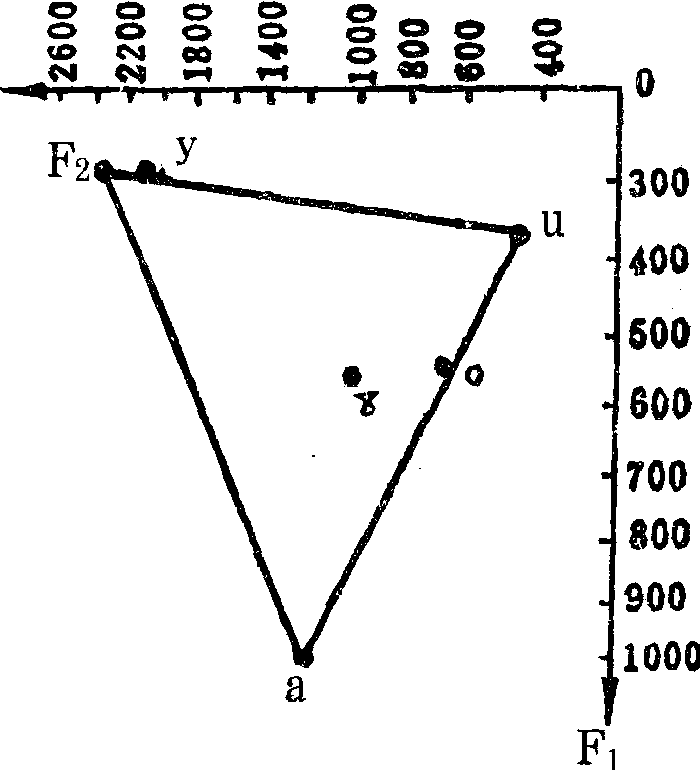

根据元音的声学参量之一——共振峰频率值绘制而成的二维图形。 声学元音图应当适用于世界上所有语言的元音， 并尽量使音位与音位变体之间的声学距离与听辨距离相一致。 声学元音图主要有以下三种： (a) Joos型。 以F1为一维， 以F2为另一维，其中至少有一维的标度是对数标尺。 (b) Lade-foged型。以F1作纵座标，线性标度；以F2—F1为横座标， 对数标度。 (c) Fant型。 以F1为一维， 以F2为另一维。Fant型声学元音图的标尺是以美为单位的线性标尺，F2需要经过权重，这是为了使声学元音图上各元音的距离更接近听觉距离。 另外，80年代中期诞生了一种以巴尔克 (Bark) 为单位的三维立体元音图， 以F1—F₀ （巴尔克） 为x轴， F3—F2 （巴尔克）为y轴、 以F2—F1 （巴尔克）为z轴。这种元音图又被称为 “元音听觉空间三维模型。”
