塔式电泵站electric pump station with tower

利用水塔标高所形成的压力，向管网供水的设施。该系统由水源、自动电泵站、供水管网、用水设备等组成。塔式电泵站校易于实现自动化，但对自动化元件的要求可靠、稳定、且具有瞬动性能，其基本元件是装在水塔储水箱内的水位传感器。水位传感器有浮子式及极板式两种，以极板式(图1)较为理想。所用电极板为250×250平方毫米的两块钢板，厚约2～3毫米，极板间距为10毫米，其中一块直接焊在钢管上，另一块固定在绝缘套管上。极板共两对，其间保持一定距离，分别与储水箱的上、下水位相对应。极板式水位传感器在储水箱中安装的尺寸如图2。在控制电路(图3)中KBY为上极板，KHY为下极板，当上、下极板全部露出水面时，电机水泵机组启动向水塔储水箱输水；当储水箱水满，极板全部浸没水中，电机停止，输水亦停止。在冬季为防止上极板的极板间隙被冰冻结，破坏自动工作，需加装一台加热变压器，以上极板间隙中的水为负载，闭合线路中的开关P，即开始加热融冰，冰融后工作恢复正常。

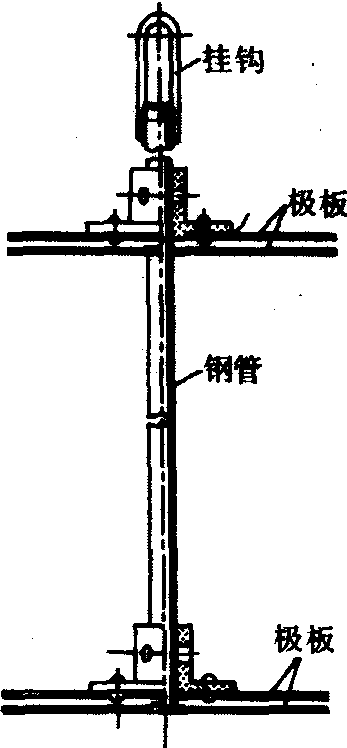

图1 极板式水位传感器

1.下极板； 2.钢管； 3.上极板； 4.套管； 5.挂环

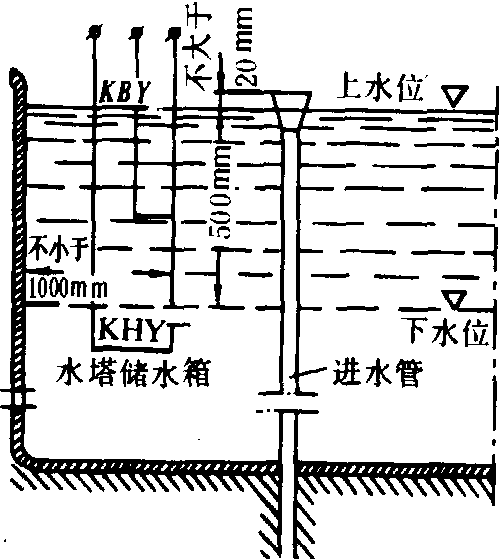

图2 极板式水位传感器在储水箱中的安装尺寸

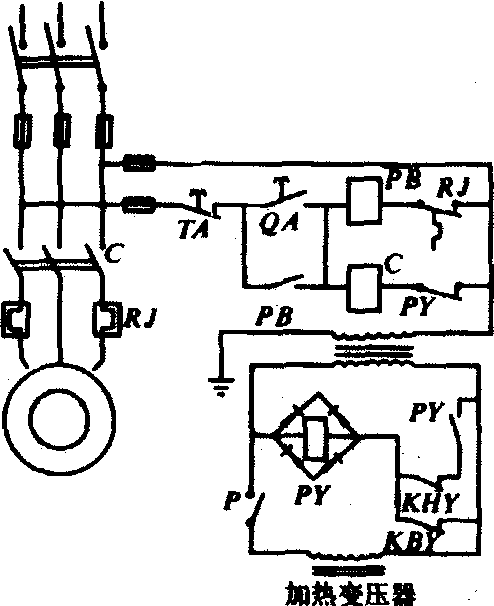

图3 塔式电泵站自动控制电路
